Wintergarten Glaswand selber bauen.  Eine grobe Anleitung über den Bau einer Glaswand - Wintergartenwand. Diese zeigt eine Glaswand von einem Wintergarten, vom Entwurf bis zur Fertigstellung! Schauen Sie mal wieder vorbei, es lohnt sich.



Wintergarten Glaswand (selber) bauen - Profile auswählen   Teil 1

Wintergarten bauen - Verlegeprofile auswählen

Wählen Sie als erstes, das gewünschte Profilsystem aus. Hier gibt es viele verschiedene Varianten. Bestellen Sie sich in unserem Shop (www.easyprofile.de) ein Musterset und überzeugen Sie sich selbst von der Qualität der Profile und Dichtungen. Haben Sie das passende gefunden, dann sollten Sie alle Details durchplanen, damit auch alles passt





Wintergarten Glaswand (selber) bauen - Entwurf   Teil 2



Wintergarten bauen - der Entwurf

Als erstes sollte die Glaswand im Detail geplant werden. Ein solcher Entwurf kann per Zeichenprogramm (CAD) oder von Hand erstellt werden. Hier können die verschiedenen Details der Verlegeprofile und Holzgrößen festgelegt werden. Details hierzu finden Sie im Downloadbereich. Hier ist es sehr wichtig, darauf zu achten, in welchen Breiten, Verlegeprofile erhältlich sind. Ein große Auswahl an professionellen Verlegeprofilen mit Alu-Pressleisten finden Sie HIER

Einen Wintergarten bauen, sollte nie ohne einen Entwurf beginnen.

Wir planen auf Wunsch per CAD- Zeichnung die Details für Ihren Wintergarten.



Wintergarten Glaswand (selber) bauen - Holzauswahl  Teil 3

Bei der Holzauswahl sollte man sehr sorgfältig vorgehen. Ich empfehle immer KVH (Konstruktionsvollholz) oder BSH (Leimhol/Brettschichtholz). Diese Hölzer haben eine sehr gute Standfestigkeit, verziehen sich fast nicht und sind schon fertig gehobelt. So sind diese Hölzer sehr gut geeignet für eine Glaswand, Glasdach oder Wintergarten



Weitere Infos zu diesem Thema finden Sie auch unter http://de.wikipedia.org/wiki/Brettschichtholz

Brettschichtholz gibt es in vielen Abmessungen

von 6x 10, 6x 12 , 8 x12 , 8x14 , ....
12x12 , 14x14 , 14 x 20 .......





Wintergarten Glaswand (selber) bauen - Holzverbindungen fräsen Teil 4

Holzverbindungen für Pfosten Riegel Konstruktionen können heute sehr einfach hergestellt werden. Um eine Holzkonstruktion zu erstellen, müssen die einzelnen Teile fest miteinander verbunden werden. Die Holzverbindungen sollten aber unsichtbar sein, damit auf der Innenseite das Holz schön aussieht! Kein Problem, mit speziellen Stahl-Verbindern ist dies leicht zu machen. Hier sehen Sie, wie mit Hilfe einer Frässchablone, Ausfräsungen am Querriegel im Hirnholz gemacht werden. In diese Ausfräsung, wird später ein Holzverbinder eingesetzt und verschraubt. Durch diese Technik, können die einzelnen Teile wie ein Baukastensystem, einfach und leicht zusammengesteckt werden. Die Verbindungen sind so ausgelegt, dass auch große Lasten aufgenommen werden. Diese Verbindungsteile sind statisch berechnet und können somit für stabile Verbindungen in Glasfassaden und Wintergärten eingesetzt werden

Wintergarten Glaswand (selber) bauen - Holzverbindungen montieren Teil 5

Nachdem alle Teile fertig zugesägt und die Verbindungen gefräst sind, empfiehlt es sich, alle Teile zweimal zu streichen. Den Schlußanstrich macht man besten, wenn alles fertig ist!
Nach dem Anstrich können nun die Riegelverbinder und die Pfostenverbinder montiert werden. Hier empfiehlt es sich eine kleine Montageschablone zur Hilfe zu nehmen. Die Verbinder werden mit speziellen Schrauben im Hirnholz verschraubt. Jeder Holzverbinder hat eine Einhängenase, wo sich das Gegenstück verankert.



Wintergarten Glaswand (selber) bauen - Pfostenteile zusammenbauen Teil 6

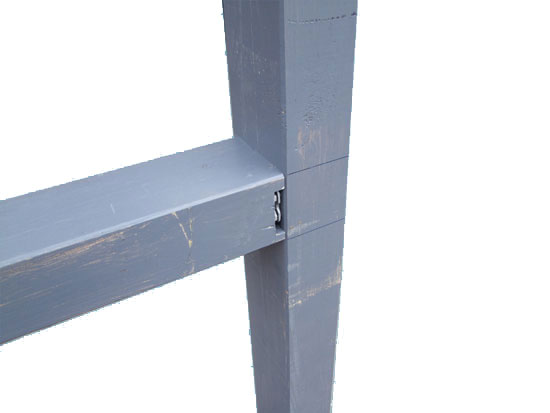

Die einzelnen vorgerichteten Holzteile können nun einfach zusammengesteckt werden. Die Festigkeit der Verbindung kann mittels der Einhängeschrauben bestimmt werden. Die senkrechten Pfosten müssen so ausgerichtet werden, das diese mit dem Querholz auf der Außenseite eine Ebene bilden. Die einzelnen Teile werden mit Hilfe eines Schlagholzes zusammengebaut.

Wintergarten Glaswand (selber) bauen - Verlegeprofile montieren Teil 7

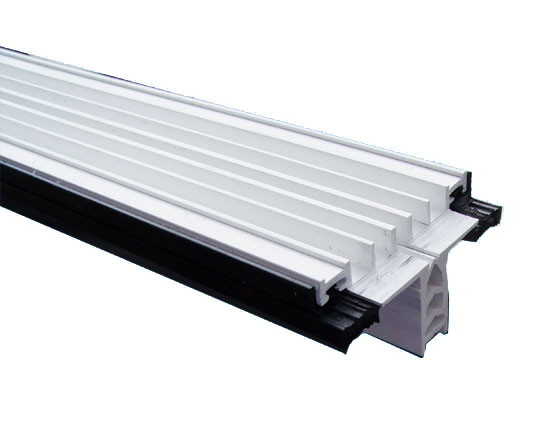

Ich habe die Verlegeprofile Thermo (PVC Kunstsoffprofil mit fertig eingezogener Dichtung) gewählt. Die Verlegeprofile werden als Glasauflage und als Kondensatabfluss eingesetzt. Durch die fertig eingezogenen schwarzen EPDM Dichtungen wird hier eine optimale Glasauflage geschaffen. Die Klemmprofile zum halten der Glasscheiben, werden später mit dem Verlegeprofil verschraubt. Die Verlegeprofile lassen sich recht einfach verarbeiten und bringen zudem auch noch bessere Werte im Randbereich. Thermoverlegeprofile gibt es in 54, 75 und 95 mm Breite. So passen die Verlegeprofile schön auf Holz oder Stahlkonstruktionen (mit 60, 80 oder 100 mm Breite) und stehen so auf jeder Seite ein paar mm zurück.

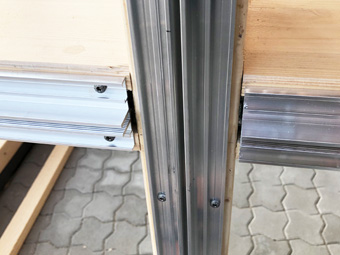

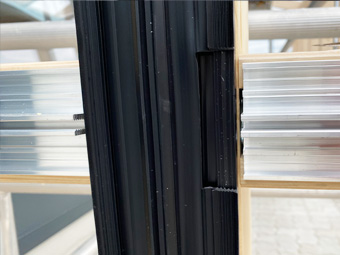

Das Montieren der Verlegprofile geht ganz einfach. Wir beginnen mit den senkrechten Verlegeprofilen, einfach Profile auf die gewünschte Länge zuschneiden und auf die Unterkonstruktion (in meinem Fall, KVH Holz) montieren. Wenn die senkrechten Thermoverlegeprofile montiert sind, beginnen wir mit den waagerechten Verlegeprofilen. Als kleiner Tipp: Schrauben leicht fetten und dann eindrehen. Wenn die senkrechten Thermoverlegeprofile montiert sind, beginnen wir mit den waagerechten Verlegeprofilen. Beim Zuschnitt der waagerechten Verlegeprofile ist darauf zu achten, dass hier pro Seite 10 mm zugerechnet werden, für den überlappenden Stoß.



Wintergarten Glaswand (selber) bauen - Eckverbindungen mit Thermoprofilen  Teil 8

Mit den Thermoprofilen können ganz einfach Kreuzungspunkte hergestellt werden. Hierzu wird bei den senkrecht verlaufenden
Profilen einfach eine Aussparung in der Dichtung gemacht. In der Auflagedichtung ist hierfür eine Abrisstelle integriert, so müssen
einfach nur zwei waagerechte Schnitte in die Dichtung gemacht werden und man kann das Zwischenstück leicht abreißen. Bei der Montage dieser Kreuzungsteile werden diese mit einem speziellen EPDM-Kleber verklebt. So entstehen wasserführende Ebenen, wo wir anfallende Feuchtigkeit genau da hin leiten können wo wir diese haben wollen



Wintergarten Glaswand (selber) bauen - Einlegefüllungen isoliert  Teil 9

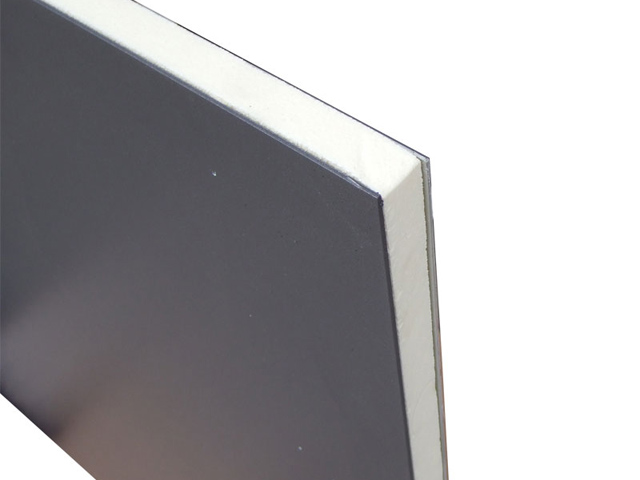

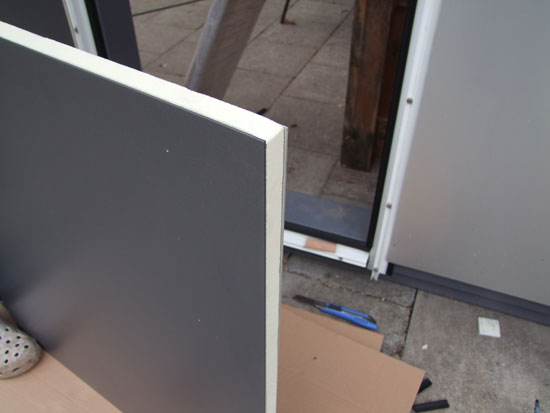

Auf Wunsch können im unterern Bereich auch Sandwichfüllungen eingebaut werden. Diese werden auf Maß gefertigt, in der Stärke passend zum Glas. So können die Füllungen einfach wie eine Glasscheibe eingebaut werden. Die Füllungen bestehen aus 2 Alublechen plus Hartschaumdämmung.

Die Oberflächen können glatt sein wie hier im Beispiel. Die Oberfläche kann auf Wunsch aber auch eine gefräste Oberfläche (Nut und Feder / Muster ....) erhalten. Weitere Infos zu gefrästen Alufüllungen finden Sie HIER



Wintergarten Glaswand (selber) bauen - Glas einsetzen  Teil 10

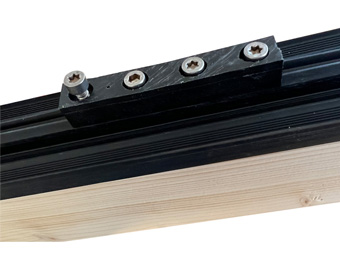

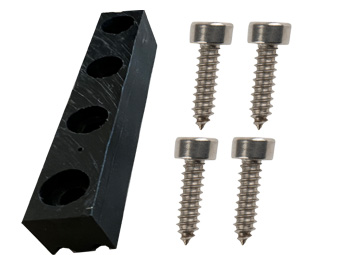

Bevor das Glas eingesetzt wird, müssen im Bereich der Glasauflage, Verstärkungen in Form von Glasauflagebrücken eingebaut werden. Die Glasauflagebrücken richten sich nach Glasstärke und können standardmässig ca. 150 kg (bei Holzkonstruktionen) Gewicht pro Scheibe aufnehmen. Für die Glasauflagebrücken werden im Bereich der Verglasungsklötze Spezialschrauben eingedreht, evtl. muss noch ein Zusatzteil mit montiert werden, je nach Glasstärke. Bei 24 mm Glasstärke werden nur die Schrauben eingedreht, ab 26 mm kommt das schwarze Zusatzteil in Abstimmung zu Glasstärke mit hinzu. Pro Glasfeld werden zwei Glasauflagebrücken gesetzt. Auch dieser Bereich wird in der Montageanleitung genau beschrieben! Die Glasscheiben dürfen nur auf zwei Punkten aufstehen. Zum Fixieren und Halten der einzelnen Glasscheiben werden einfach ein paar kurze Profilreststücke montiert

Wintergarten Glaswand (selber) bauen - Klemmprofile montieren  Teil 11

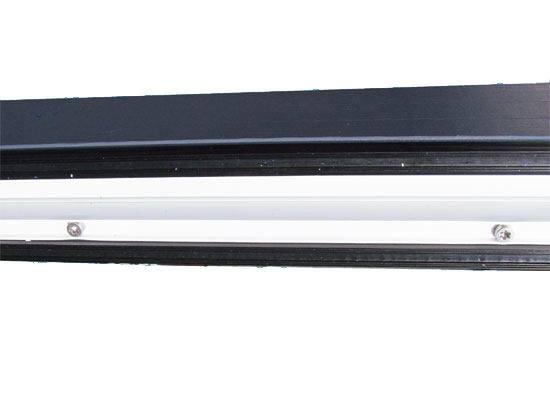

Sind in allen Glasfeldern die Scheiben fixiert, wird mit der Montage der Klemmprofile begonnen. Zuerst müssen die Klemmprofile gebohrt und die Dichtung eingezogen werden. Hier empfiehlt es sich, die Dichtungen an jedem Ende ein paar Zentimeter länger zu lassen, damit sich diese auch während der Montage bewegen können, die überstehenden Reste werden am Schluß abgeschnitten. Man beginnt mit den senkrechten Klemmprofilen, diese werden direkt in den mittleren Schraubsteg des Auflageprofiles geschraubt. Achtung: die Schrauben müssen genau auf die Glasstärke abgestimmt sein, denn diese dürfen nicht ins Holz durchgehen. Sind die senkrechten Klemmprofile montiert, können die queren Klemmprofile montiert werden, hier ist auf die gedrehte Lage der Dichtung zu achten, damit der Klemmdeckel im queren Bereich in die zweite Rasterung springt und somit einen Versatzt von 5 mm bildet.



Wintergarten Glaswand (selber) bauen - Klemmdeckel montieren    Teil 12

Sind alle Klemmprofile montiert, so können nun die Klemmdeckel aufgeclipst werden



Wintergarten Glaswand (selber) bauen - Beschattung montieren     Teil 13

Ist der Wintergarten - Glaswand fertig, sind alle Verlegeprofile inkl Deckprofil montiert kann man beginnen die Beschattung zu montieren.
Wir zeigen hier, wie im senkrechten Bereich eine Jalousie fachgerecht montiert wird.
Wichtig ist, dass die Befestigungsfüsse der Beschattung nicht direkt auf die Profile montiert werden. Hierzu werden Bolzen eingeschraubt, welche direkt in den Holzpfosten gehen und so das Gewicht nicht auf die Aluprofile bzw. das Glas weitergeben können
