Wintergartendetails - Detailzeichnungen - Detailschnitte für Dachverglasungen und Pfosten Riegel Konstruktionen mit Isolierglas für den Wohnbereich

Passende Systemdetails mit Zahlen. Neu auch als 3D Profilschnitte

Sie suchen Detailschnitte von Wintergartenverglasungen oder Fassadenverglasungen, dann einfach zur Zahl die Erklärung anzeigen, so erhalten Sie die gewünschten Detailschnitte. Die Details im Modell sind mit Thermo Auflageprofilen und mit Alu Verlegeprofilen (Legende) mit großer isolierender Dichtung dargestellt. Sie können aber auch Alu Verlegeprofile mit großer isolierender Dichtung und Dämmblock für Glas mit Ug kleiner 1,0 einsetzen, hier werden dann noch Zusatzteile benötigt. Wintergartenverglasungen können auch mit zusätzlich gedämmten Wintergartenprofilen für Energiesparglas Dreifachglas ausgeführt werden. Nach Alu Glasklemmprofile AG... geprüfte Profile und Thermoauflageprofile IG... geteilt. Legende - Einzelne Details als 3D Modell

Details vom Wintergarten mit Glasdach


Zeichnungen online als pdf mit allen Details

Nr.
Wintergarten / Fassade
Aluaflageprofil mit großer Dichtung
3D
1

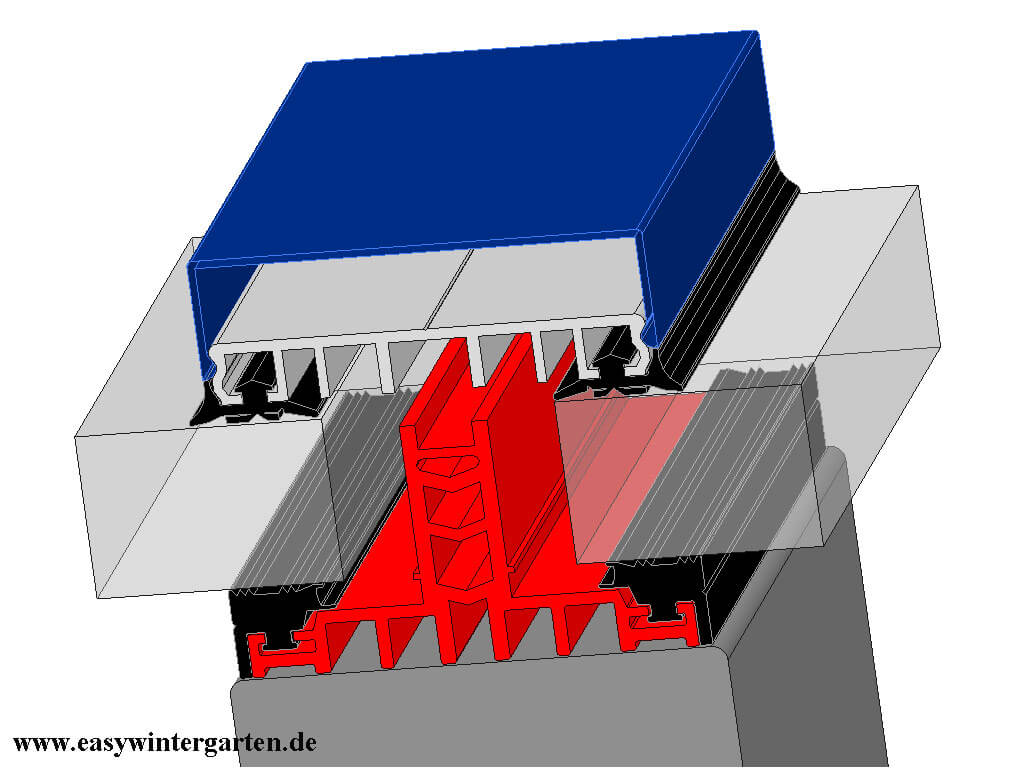

Mittelpfosten mit Glas senkrechte Verglasung
Jpg
3d
2

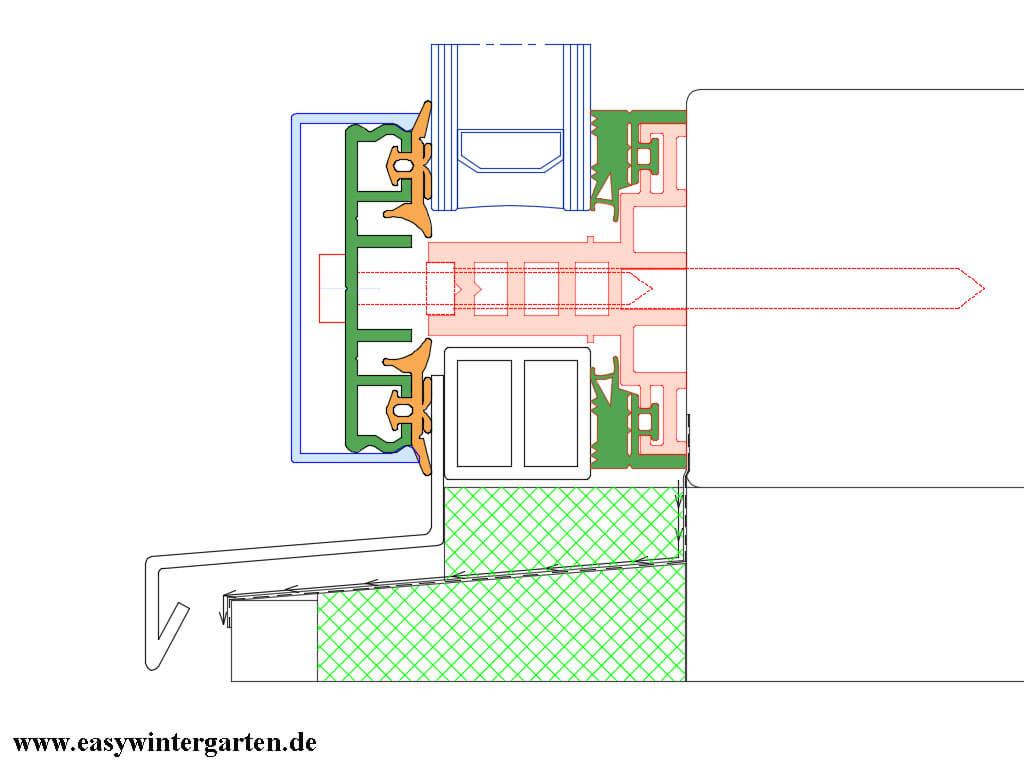

Sockel - Bodenanschluss senkrechte Verglasung
Jpg
.
3

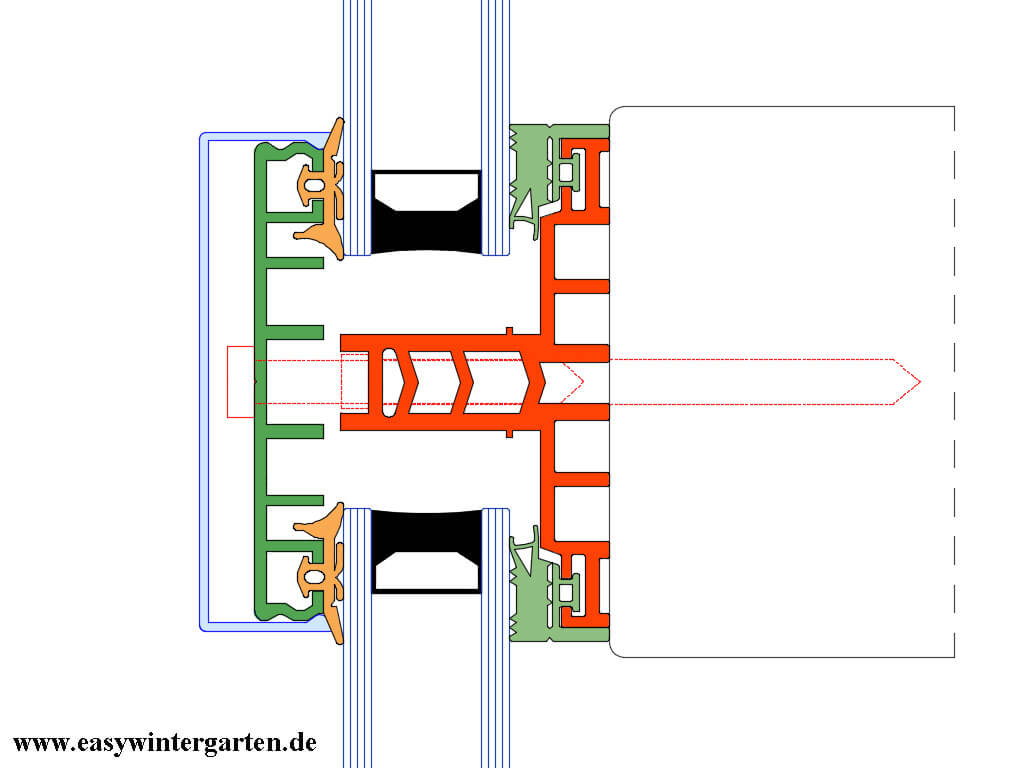

Querriegel senkrechte Verglasung

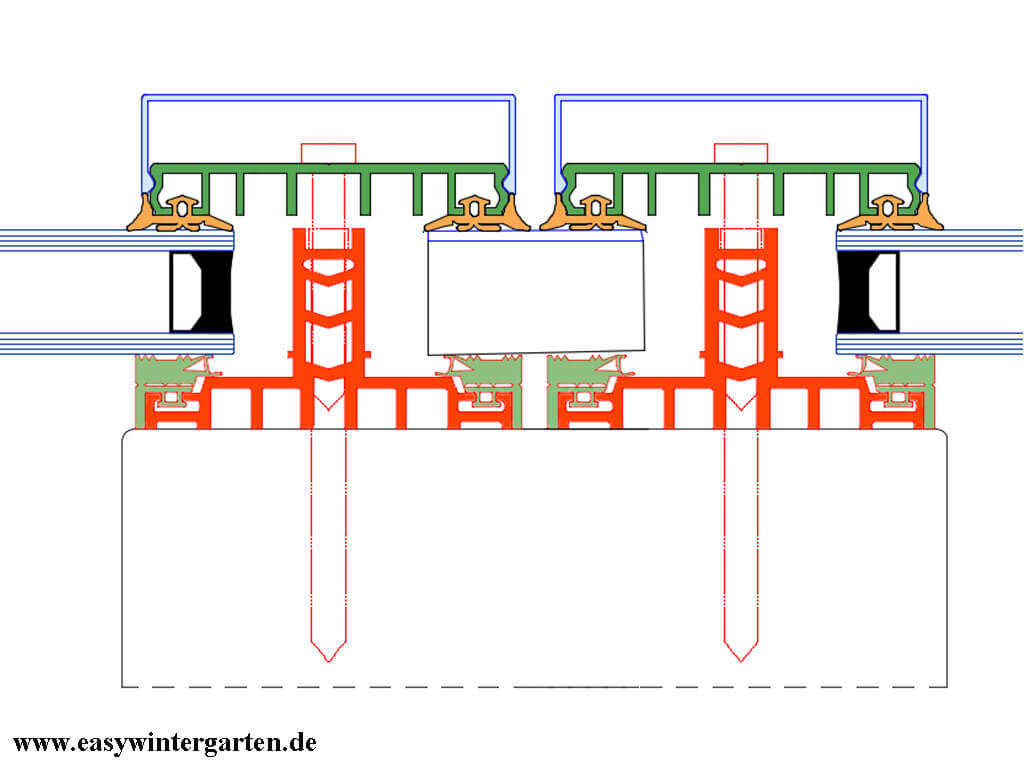

Wintergarten Glasfassade Querriegel mit Glasklemmprofile - Vergrößerung
.
4
Pfosten Riegel Verbindung
Jpg
3d
5
Eckpfosten 90 Grad senkrechte Verglasung
Jpg
3d
6
Traufausbildung am Glasdach
Jpg
3d
7
Glasstoß am Glasdach
Jpg
.
8
Ortgang Glasdach Beispiel 1
Jpg
3d
9
Lüftungsfenster- Dachfenster Einbau
Jpg
3d
10
Eckpfosten variabel bei senkrechter Verglasung
Jpg
3d
11
Fenster Einbau in Holz Aluminium
Jpg
.
12
Einsatzfenster Holz - Glasfassade
Jpg
.
13
Dachlüfter im Glasdach Einbau
Jpg
.
14
Mittelsparren im Glasdach
Jpg
.
15
Gratsparren First am Glasdach
Jpg
.
16
Wandanschluss senkrechte Verglasung
Jpg
.
17
Wandanschluß Glasdach
Jpg
.
18
.
Jpg
.
Nr.
Wintergarten / Fassade
PVC Thermo Unterprofil
3D
1
Mittelpfosten senkrechte Verglasung
Jpg
.
2
Sockel - Bodenanschluss senkrechte Verglasung
Jpg
.
3
Querriegel senkrechte Verglasung
Jpg
.
4
Pfosten Riegel Verbindung
Jpg
.
5
Eckpfosten 90 Grad senkrechte Verglasung
Jpg
.
6
Traufausbildung am Glasdach
Jpg
.
7
Glasstoß am Glasdach
Jpg
.
8
Ortgang Glasdach zu senkrechter Verglasung
Jpg
.
9
Lüftungsfenster- Dachfenster Einbau
Jpg
.
10
Eckpfosten variabel bei senkrechter Verglasung
Jpg
.
11
Fenster Einbau in Holz Aluminium
Jpg
.
12
Einsatzfenster Holz - Glasfassade
Jpg
.
13
Dachlüfter im Glasdach Einbau
Jpg
.
14
xx
Jpg
.
15
xx
Jpg
.
16
Wandanschluss senkrechte Verglasung
Jpg
.
17
Wandanschluß Glasdach
Jpg
.
18
Breite Sparren im Glasdach
Jpg
.


Geprüfte Systemprofile am Glassdachprüfung und Fassadenprüfung für Verglasungen im Wohnbereich

Klicken Sie mit der Maus auf ein Fragezeichen im gewünschten Bereich und Sie sehen das gewünschte Detail in einer Vergrößerung. Weitere Detailzeichnungen finden Sie im Downloadbereich oder direkt HIER .



Es gibt zwei Arten für Verlegeprofile am Sommergarten, Kunststoff oder Alu Auflageprofile. Bei beiden Varianten gehen die Befestigungschrauben vom Klemmprofil in den Schraubkanal, nicht in die Unterkonstruktion.
Thermoprofile für Glas, Isolierglas, auch für Energiespargläser

Thermo Glasauflageprofile für Glasdächer, Wintergärten oder Glasfassaden bei Isolierglas oder Dreifachglas.

Ein hinterlüftetes Glasauflageprofil aus Kunststoff, als Thermo Schraubprofil, für einen perfekten Wohn- wintergarten mit einer kontrollierten Entwässerung. Auch als Mittelprofile bezeichnet, sind diese mit fertig eingezogen Auflagedichtungen. Für die Glasbefestigung folgen nach außen ein Klemmprofil aus Aluminium mit Dichtung und ein Klemmdeckel aus Aluminium.
Preisinformationen zu unseren hochwertigen Systemprofiilen mit Prüfzeugnissen fragen Sie am besten bei uns an, wir stellen die passenden Profile für Sie zusammen.
Weitere Details zu Thermo Schraubprofilen finden Sie HIER
Pfosten-Riegel-Profile 31
Alu Auflageprofile mit großer Dichtung für Glas, Isolierglas, auch für Energiespargläser. Ein stabiles Aluminium Auflageprofil mit großer überlappender EPDM Dichtung. Die Dichtung bildet eine wasserführende Ebene für das Kondensat und dient zur Isolierung des Alu Profils. Für die Glasbefestigung folgen auch hier wieder Alu Klemmleiste mit Dichtung und Klemmdeckel.
Weitere Details zu Alu Auflageprofilen als Schraubprofil, für einen perfekten Wohnwintergarten oder Glasfassade von 24 - 56 mmm Glasstärke finden Sie HIER.

Preisinformationen zu unseren hochwertigen Systemprofiilen mit Prüfzeugnissen fragen Sie am besten bei uns an, wir stellen die passenden Profile für Sie zusammen.
Pfosten-Riegel-Profile 3



Pdf Download DetailzeichnungenDetails zum Aluauflageprofil
isoliert für Isolierglas
Verlegeprofie Thermo Thermosprosse GlashalteprofileDetails zum Thermoauflageprofil
für Isolierglas

Weitere technische Details / Detailschnitte zum Downloaden finden Sie unter Download . Weitere mögliche Glasauflageprofile für den Sommergarten, Glashaus, Terrassendach, Wintergarten, Glasfassade...
