Terrassenüberdachung mit VSG Glas oder Stegplatten bauen - Detailzeichnungen Detailschnitte direkt in der Dachverglasung.
Terrassenüberdachung mit VSG Glas bauen, hier finden Sie Details per Mausklick auf den Link - Legende am Terrassendach.
Legende zu den Detailschnitten mit Verlegeprofilen
Nr.
Verlegesystem Premium
Aluauflageprofil nicht isoliert
3D
1

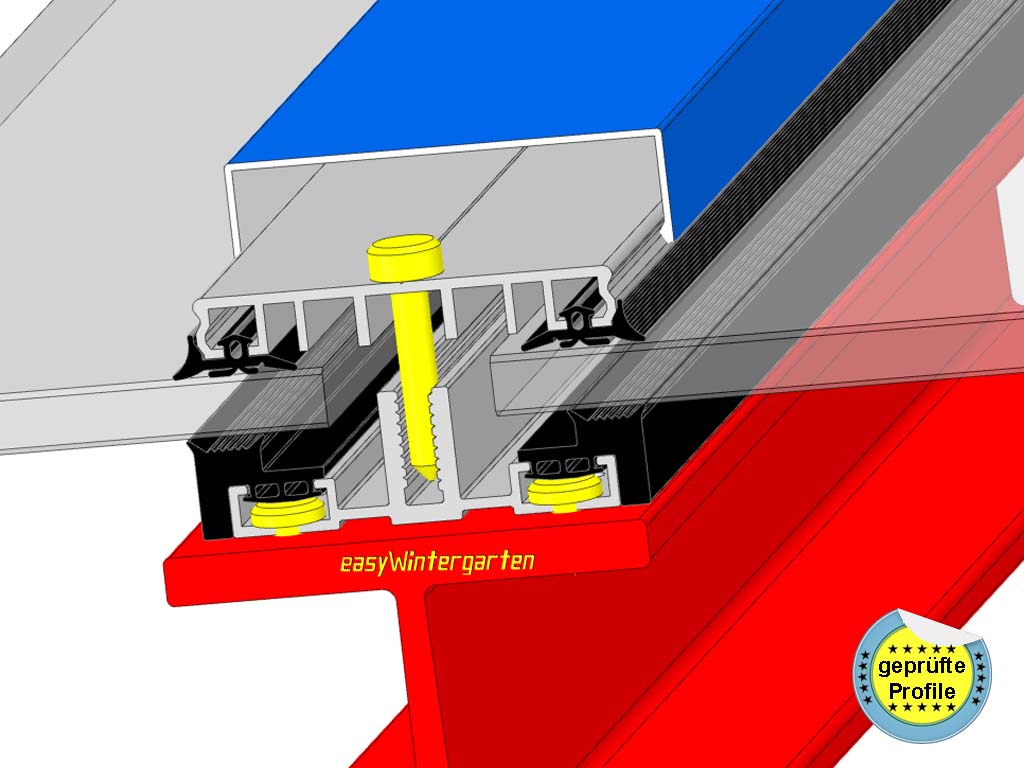

Verlegeprofile Befestigungsprofile für Stahl Metallkonstruktionen
.
2
VERLEGEPROFILE Premium für flache Glasdächer
3

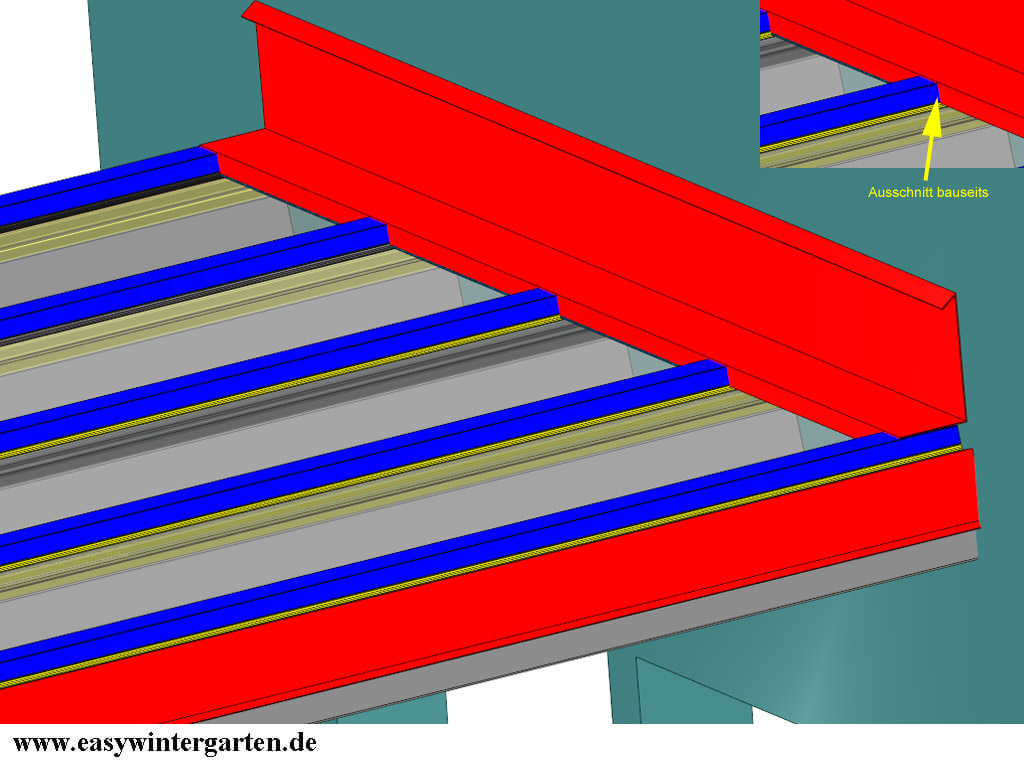

Einfacher Wandanschluss am Terrassendach
.
4

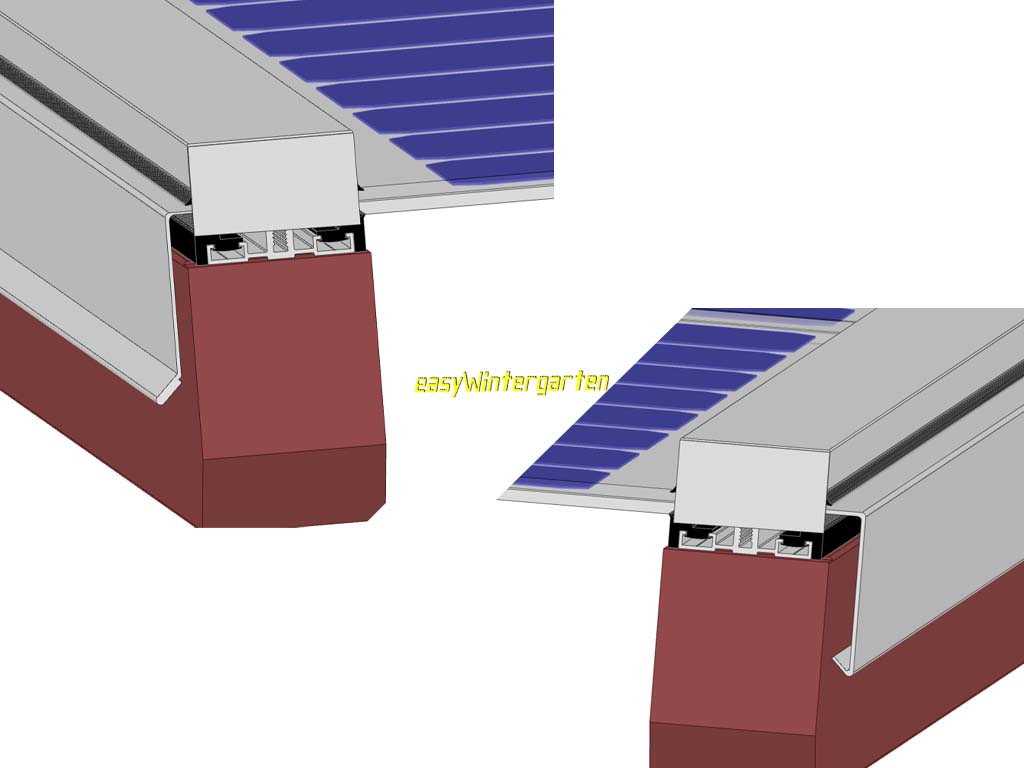

Aluverglasungsprofil Premium Ortgang
.
5

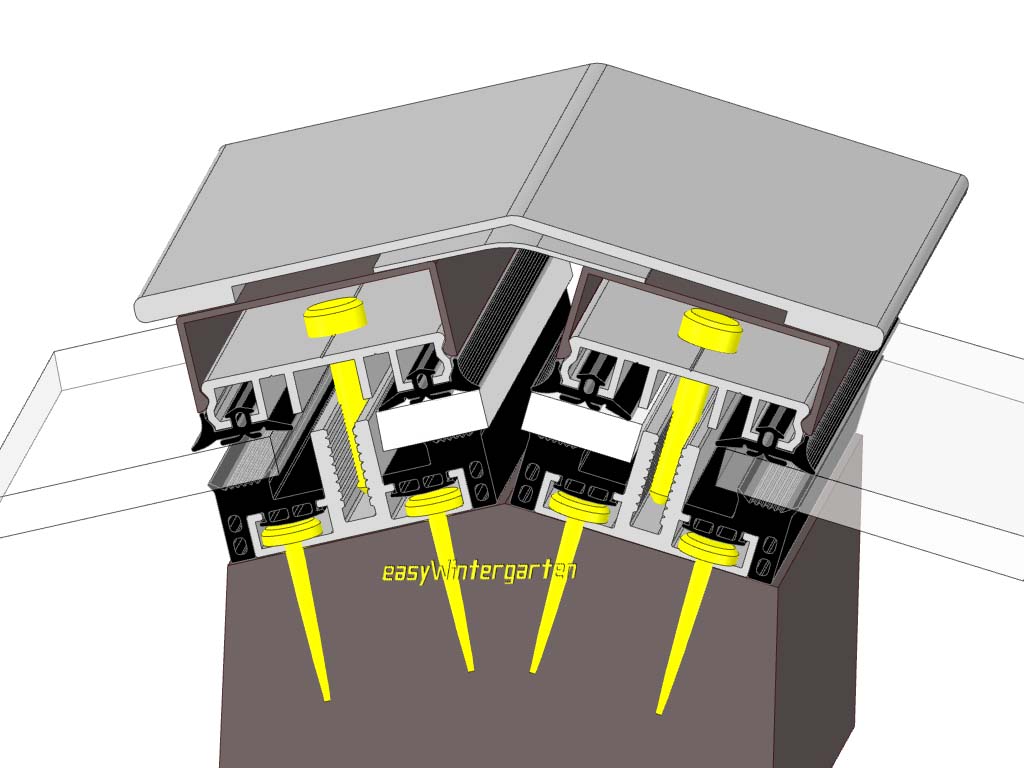

Gratsparren oder First am Glasdach
6

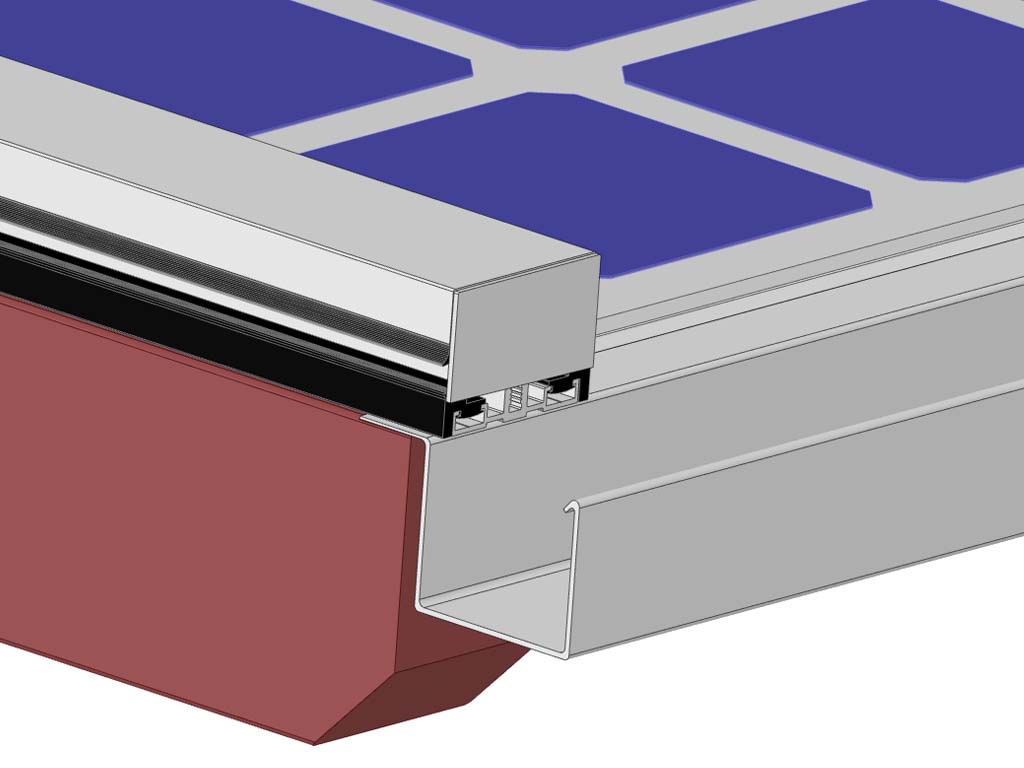

Dachrinne gekantet auf Maß am Glasdach
.
7

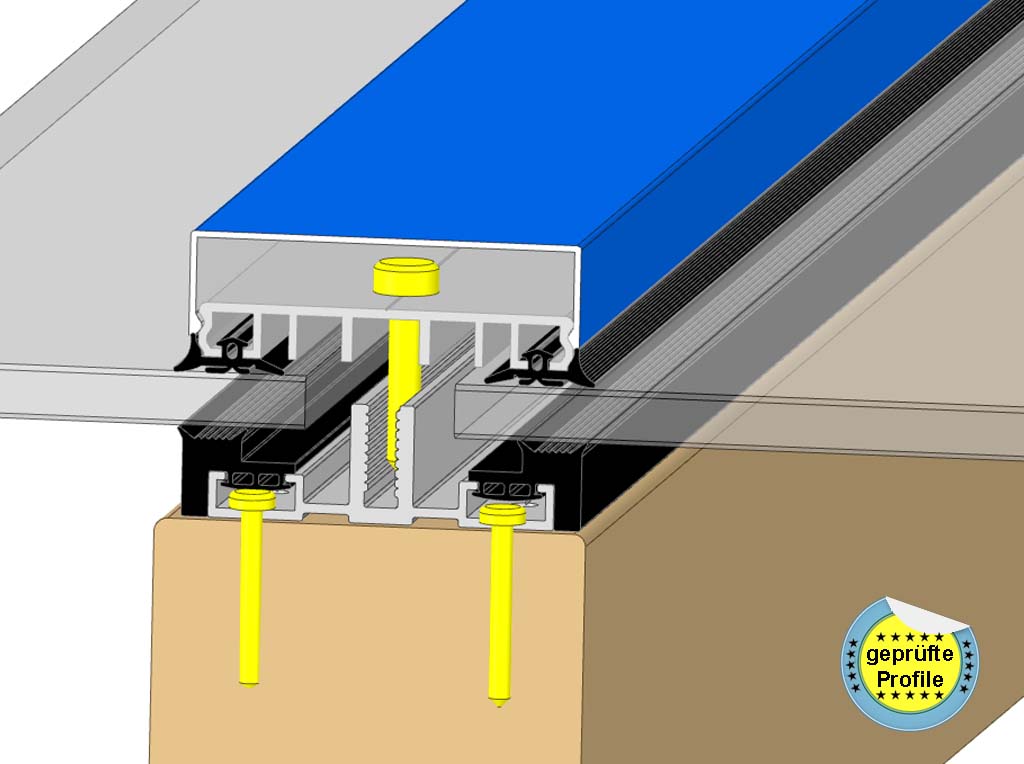

Glasauflageprofil Alu Premium für Glas oder Stegplatten
8
Glasstoß am Terrassendach
9

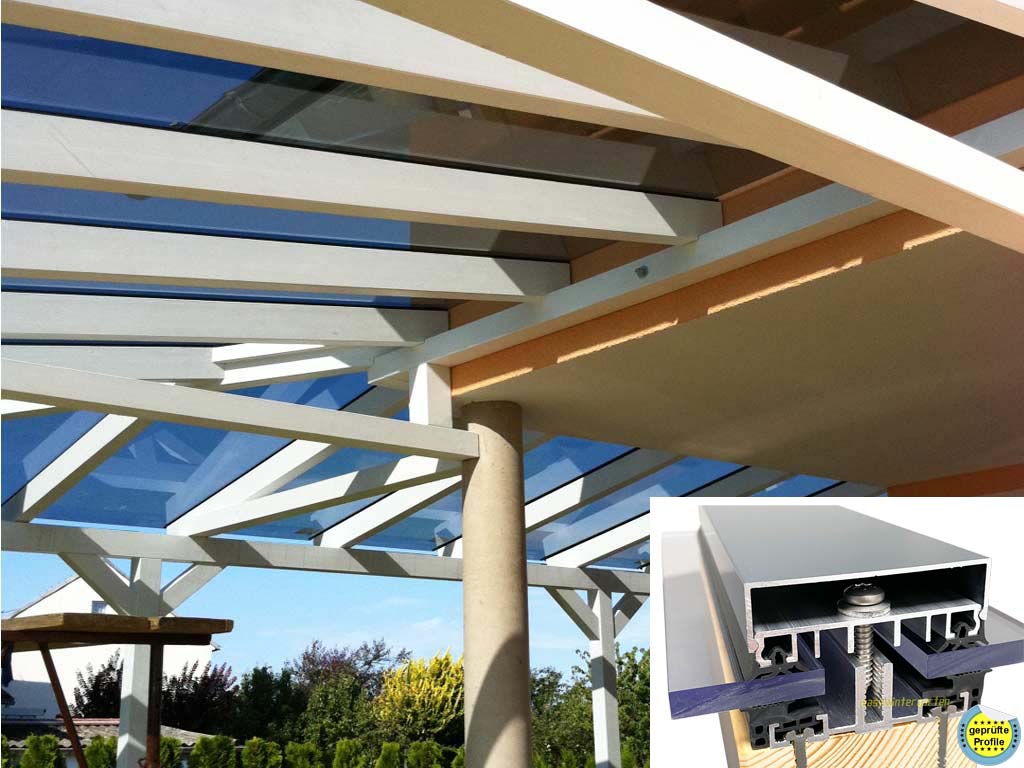

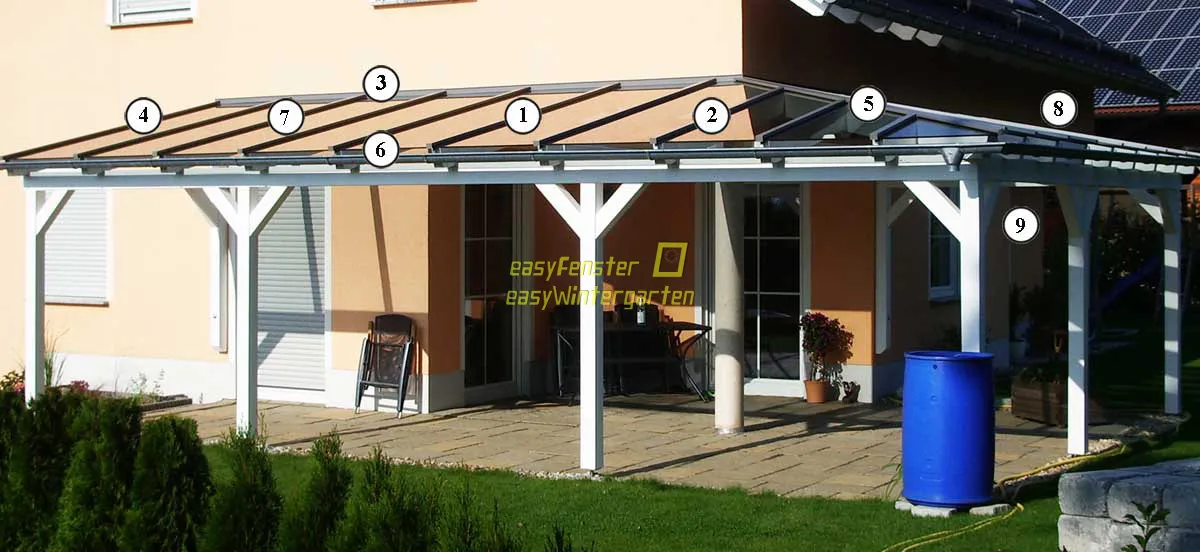

Terrassendach mit Glas, Glasdach von unten
.
Nr.
Verlegeprofile basic
Aluaflagegummi einfach
3D
1

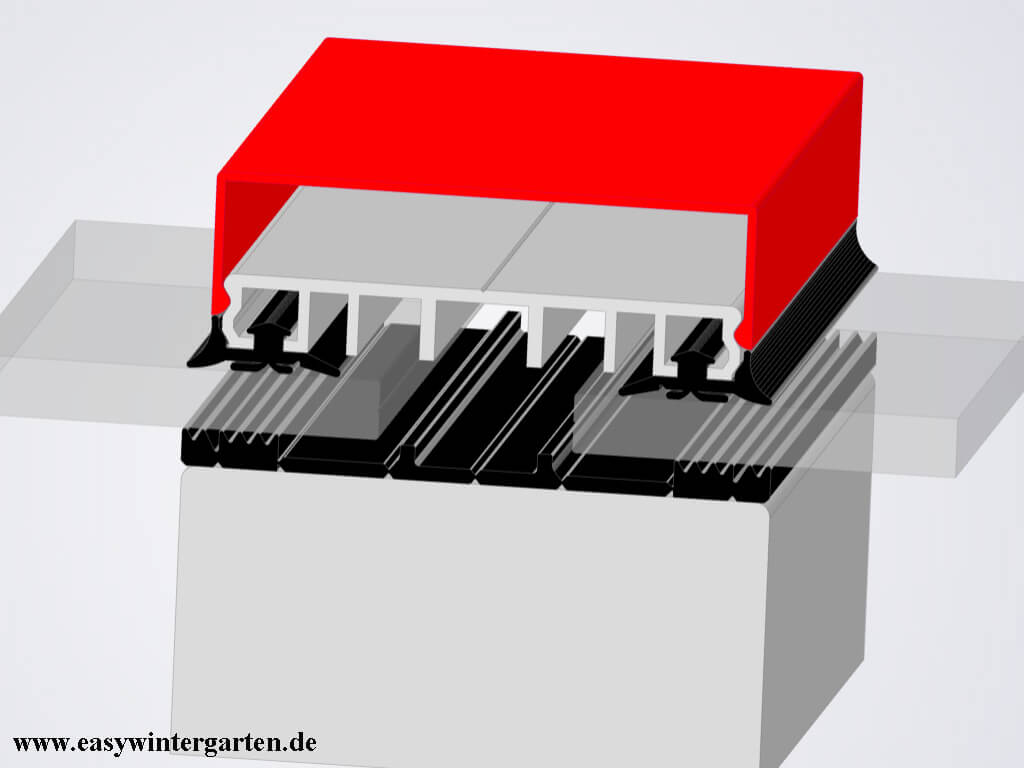

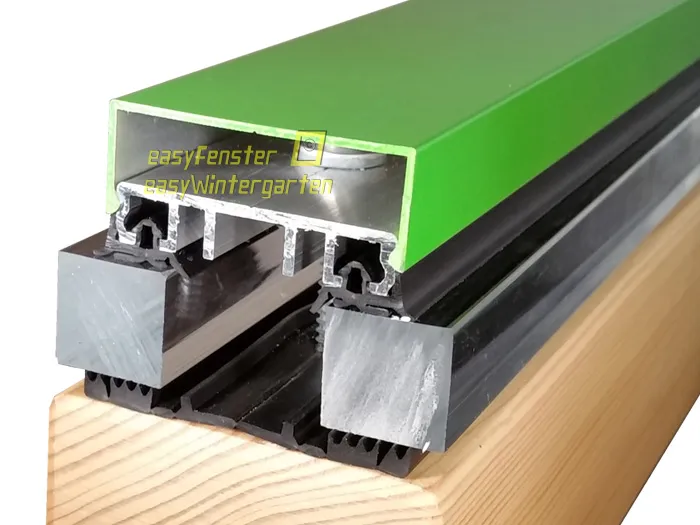

Einfache Verglasung mit Auflagegummi
2
Verlegeprofil für z.B. 80 mm Unterkonstruktionen mit Auflagegummi
3
Einfacher Wandanschluss am Terrassendach
.
4

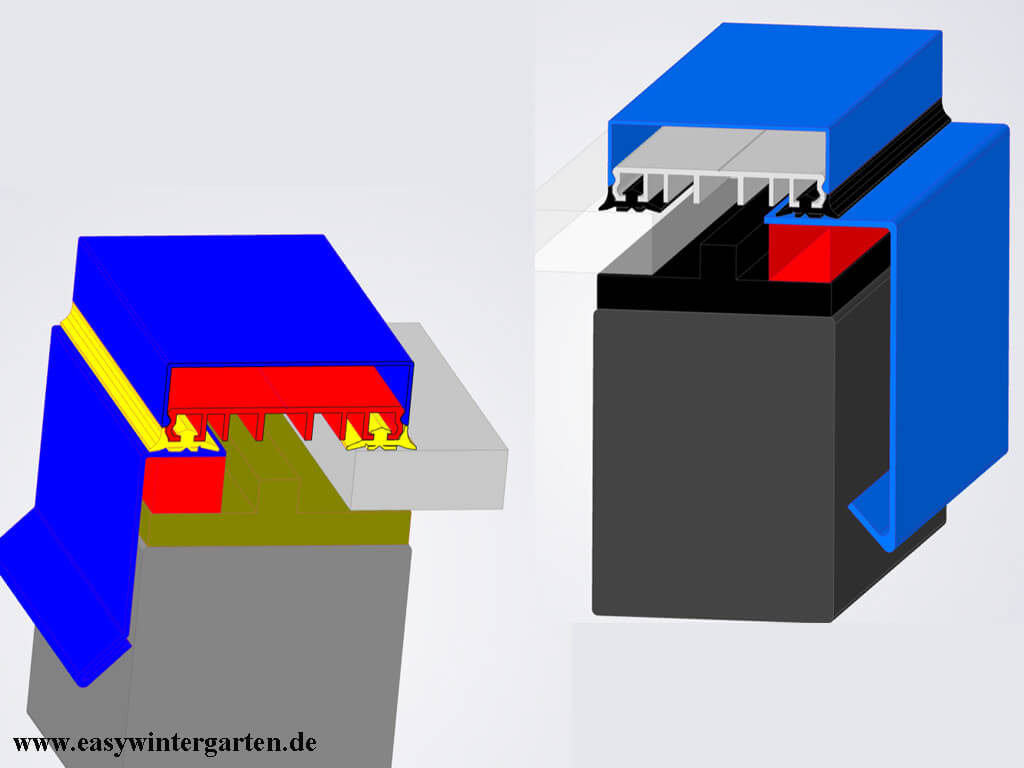

Verlegeprofile für einfache Verglasung mit Auflagegummi am Ortgang
5
Gratsparren oder First am Glasdach
.
6
Dachrinne am Glasdach
.
8
Glasstoß am Terrassendach
9
Terrassendach mit Glas, Glasdach von unten
.
Achtung bei flachen Glasdächern bei Terrasse oder Carport ! Verwenden Sie am besten die Premiumprofile mit Unterprofil um Folgeschäden ( Holzfäulnis, Rostwasser...) zu vermeiden. Durch die Premiumvariante kann kein Wasser über die Schraube in die Unterkonstruktion gelangen. So wird das Glasdach dauerhaft funktionieren.
Basic Verlegesystem einfach
Weitere Detailzeichnungen mit Maßen finden Sie im Downloadbereich Profilzeichnungen oder direkt HIER. Weiter Infos und Details finden Sie auch im Lieferprogramm - Verlegeprofile ab Lager . Referenzfotos finden Sie in unserer großen Referenzgalerie
Um Terrassenüberdachungen mit Glas zu bauen, gibt es zwei Möglichkeiten der Glasauflage.

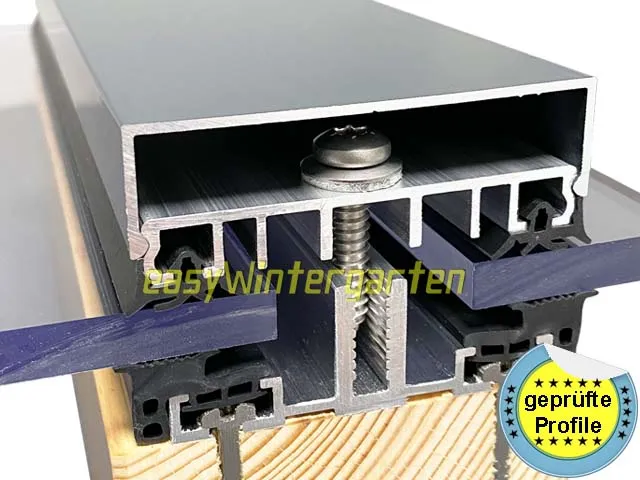

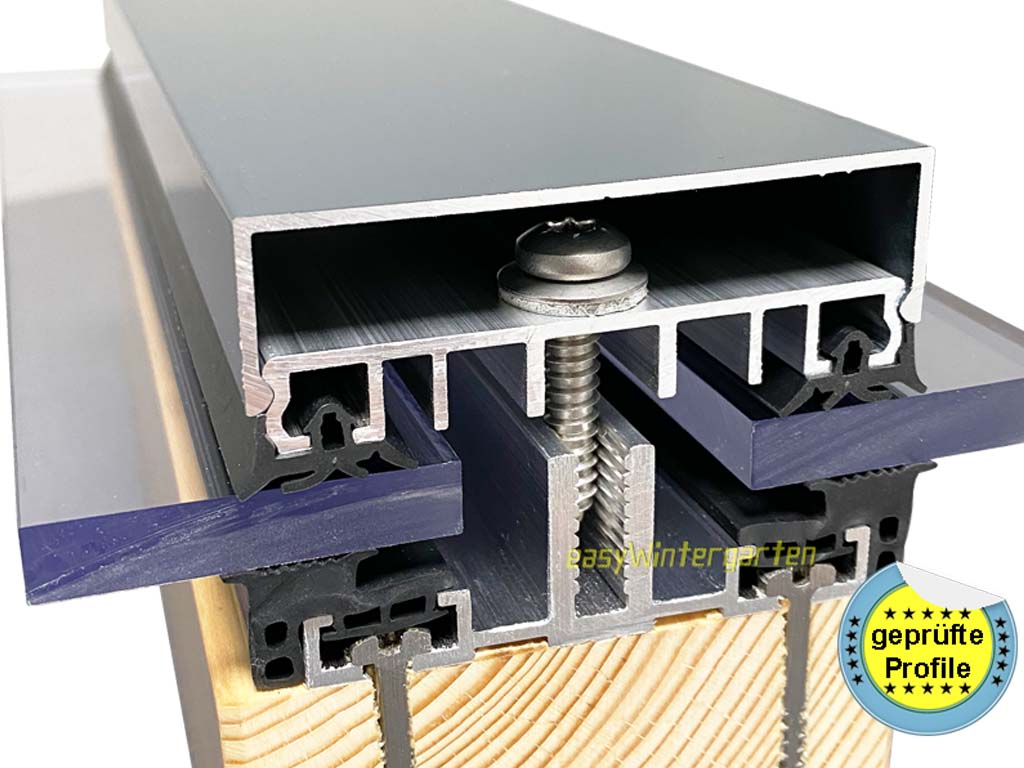

Variante A - 2.Bild von links: Einen sehr hochwertigen Aufbau für flache Dachneigungen mit Alu Glasauflageprofil und kleiner Auflagedichtung, Profil nicht isoliert. Vorteil: Die Befestigungsschraube vom Klemmprofil geht nur in den Schraubkanal vom Aluauflageprofil. So kann eindringendes Wasser nicht mehr ins Holz vordringen. Das Aluauflageprofil bildet zugleich einen Kanal für den Feuchtigkeitsabtransport. Klicken Sie auf ein rotes Fragezeichen, um Details zu sehen
Variante B - Bild links: Günstiger Preis, einfacher Aufbau mit einem Glasauflagegummi und Aluklemmprofil. Hier geht die Befestigungsschraube vom Aluklemmprofil direkt durch das Gummiband direkt ins Holz. Bei diesem Aufbau sollte aus Sicherheitsgründen ein Klemmdeckel eingesetzt werden. Klicken Sie auf ein schwarzes Fragezeichen, um Details zu sehen
Detailschnitte und Detailzeichnungen für Verlegeprofile um Glas zu befestigen finden Sie im im großen Downloadbereich. Klicken Sie in der oberen Navigation auf Technik
Mögliche Glasauflageprofile für Wintergarten, Fassade, Terrassendach, Wintergarten, Glasfassaden...
Verlegeprofile einfach und günstig für einfache Verglasungen
Verlegeprofile für flache Glasdächer mit Premium Alu Profilen
VerlegeprofiIe für Isolierglas oder Dreifachglas
Verlegeprofile für Dreifachglas, zusätzlich gedämmt. Wenn der Ug Wert der Scheiben unter 1,0 liegt.
Infos über: Terrassenüberdachung mit Glas bauen- Terrassenüberdachung mit Glas Detailschnitte - Terrassenüberdachung mit Glas Querschnittzeichnungen.
