Terrassenüberdachung mit Glas - VSG Glas bauen, Glasbefestigung bei Stahlkonstruktionen mit Aluprofilen

Terrassenueberdachung mit Glas oder VSG Glas bauen bei Stahlkonstruktionen, Rechteckrohr oder T-Träger

Rechteckrohr mit Auflageprofil für z.B. VSG Glas
Glasklemmprofile für Stahlträger IPE


Glasbefestigung bei Rechteckrohren.

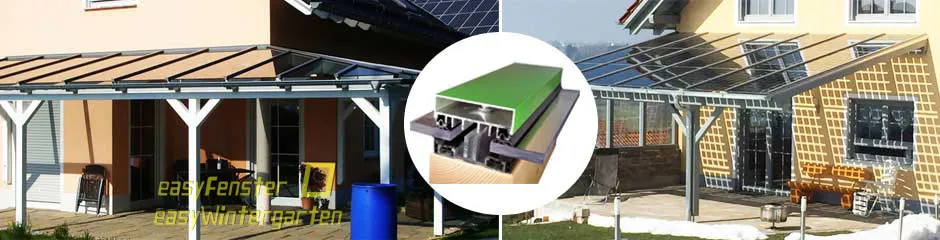

Terrassenueberdachungen mit Auflageprofilen auf Stahlträgern



Terrassenüberdachungen mit Auflageprofilen bei Stahlunterkonstruktionen. Glasbefestigung bei Stahl, hier ein 3D-Modell

Auflageprofile gibt es in 54 mm, 74 mm und 99 mm Breiten. Der Einsatz von Aluauflageprofilen bei Terrassenüberdachungen erleichtert die Glasmontage sehr

Verlegeprofile - einfache Montage auch bei Stahlträgern

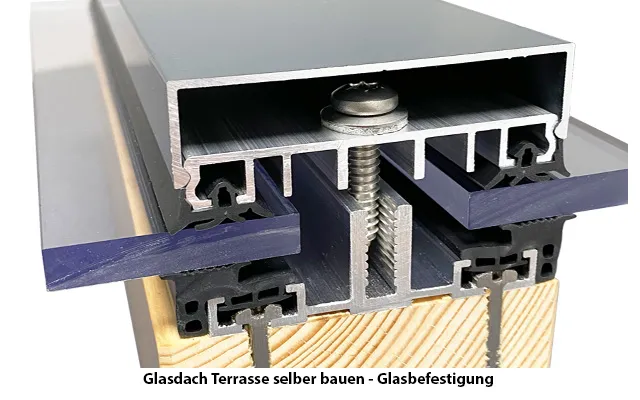

Alu Glasauflageprofile für VSG Glas. Einfache Montage durch seitliche Befestigung.
Die Verschraubung wird durch den Auflagegummi überdeckt und abgedichtet.
So kann das VSG Glas direkt aufgelegt werden und das Alu Klemmprofil mit einer VA Schraube direkt in den Schraubkanal des Glasauflageprofiles verschraubt werden. Zum Schutz der Verschraubung und für eine bessere Optik empfehlen wir einen Klemmdeckel.

  • Einsatzbereich: Terrassendach, Carport
  • Unterkonstruktion: Holz, Stahl oder Aluminium
  • Für 60 ,80 oder 100 mm breite Unterkonstruktionen
Auflageprofil60 F20
Detailzeichnungen Auflageprofile bei Stahlunterbau

Trennlinie2



Kostengünstige Verglasungsprofile

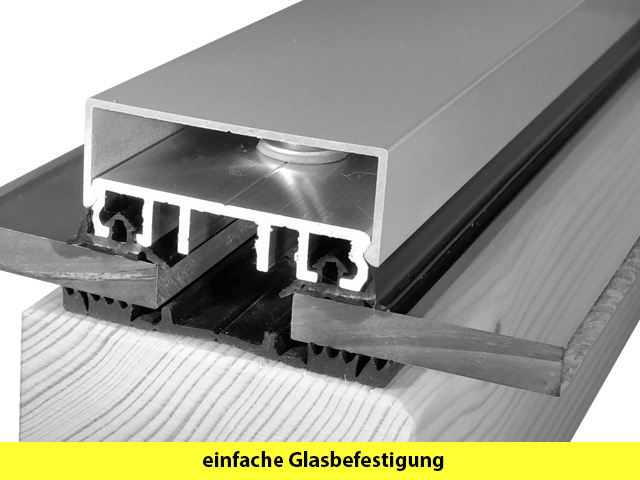

Einfache Glasauflageprofile für VSG Glas aus EPDM Gummi. Hier wird nur ein Auflagegummi auf die Unterkonstruktion gelegt. Anschließend wird das VSG Glas aufgelegt. Das Alu Klemmprofil wird dann mit einer VA Schraube mit Dichtscheibe in der Unterkonstruktion verschraubt. Zum Schutz der Verschraubung und für eine bessere Optik empfehlen wir jedoch den Klemmdeckel.

  • Einsatzbereich: Terrassendach, Carport
  • Unterkonstruktion: Holz, Stahl oder Aluminium
  • Für 50mm, 60mm ,80mm oder 100 mm breite Unterkonstruktionen
Einfache Glasauflageprofile für VSG Glas mit Auflagegummi
