0178 / 1405392Dachverglasung Details für Kaltverglasungen mit Alu Glasauflageprofil *Premium* bei flachen Überdachungen, Glasdächer oder senkrechten Glaswänden "nicht isoliert". Für Glas oder Solarglas
Auch zu empfehlen für flache Dachneigungen z.B. bei Terrassendächern mit Glas! Für Dachverglasungen und senkrechte Verglasung, mit Alu Auflageprofile für Glasstärken ab 4 mm nicht isoliert. Alle Aufbauten können sowohl auf Holz-, Stahl- oder Alu-Unterkonstruktionen verarbeitet werden.
Nutzen Sie auch die Profildetails in 3D Form als Video
.
Nr.
Einfache u. Isolierverglasung mit Aluauflageprofil nicht isoliert
Stand
.pdf
.jpg
0
Januar 2023
.
1

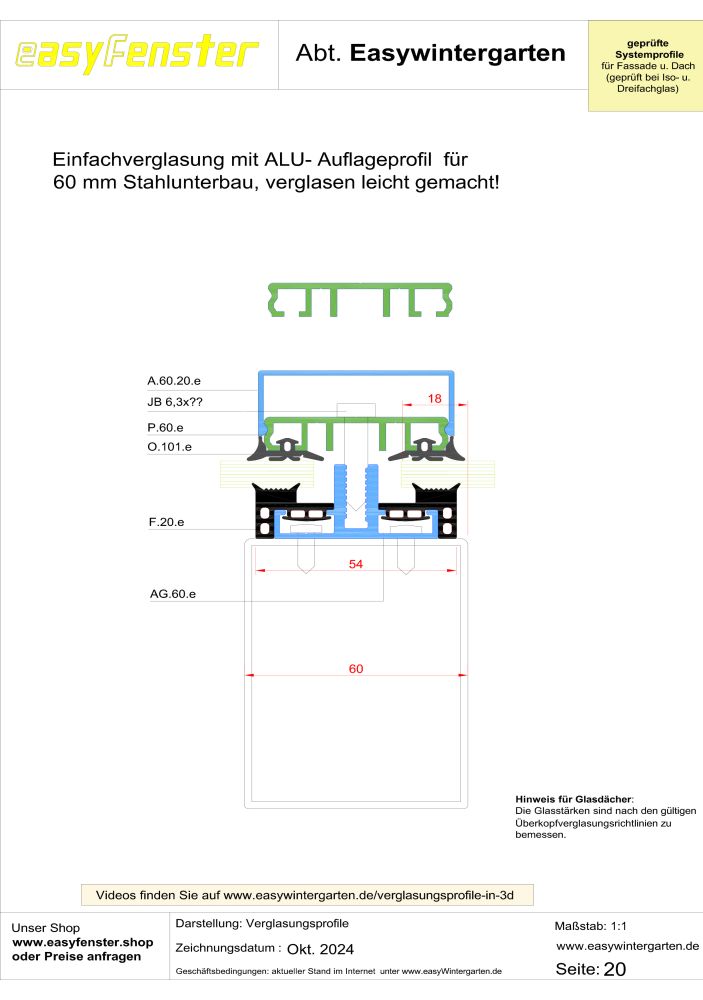

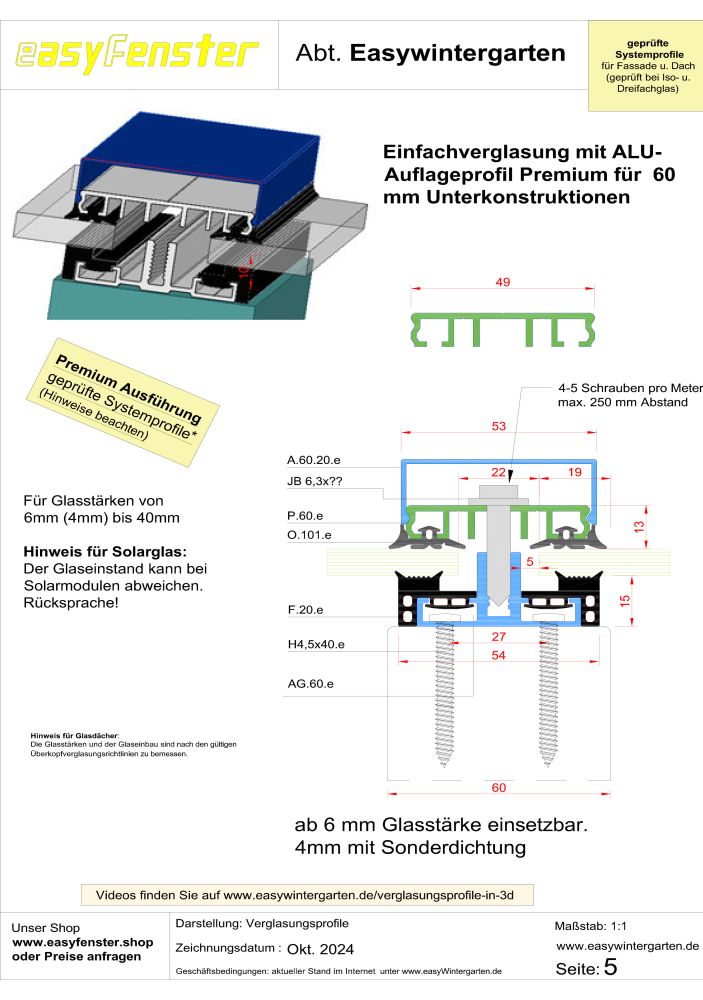

für 60 mm - Kaltverglasung mit Aluauflageprofil *Premium*
Jan 23
2

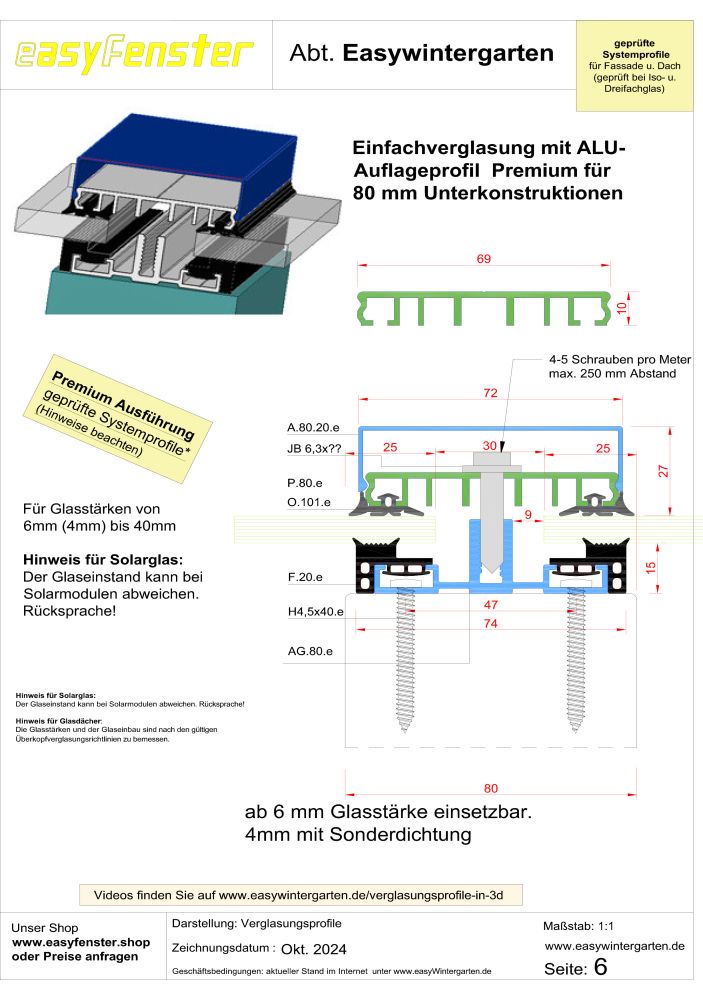

für 80 mm - Kaltverglasung mit Aluauflageprofil *Premium*
Jan 23
3

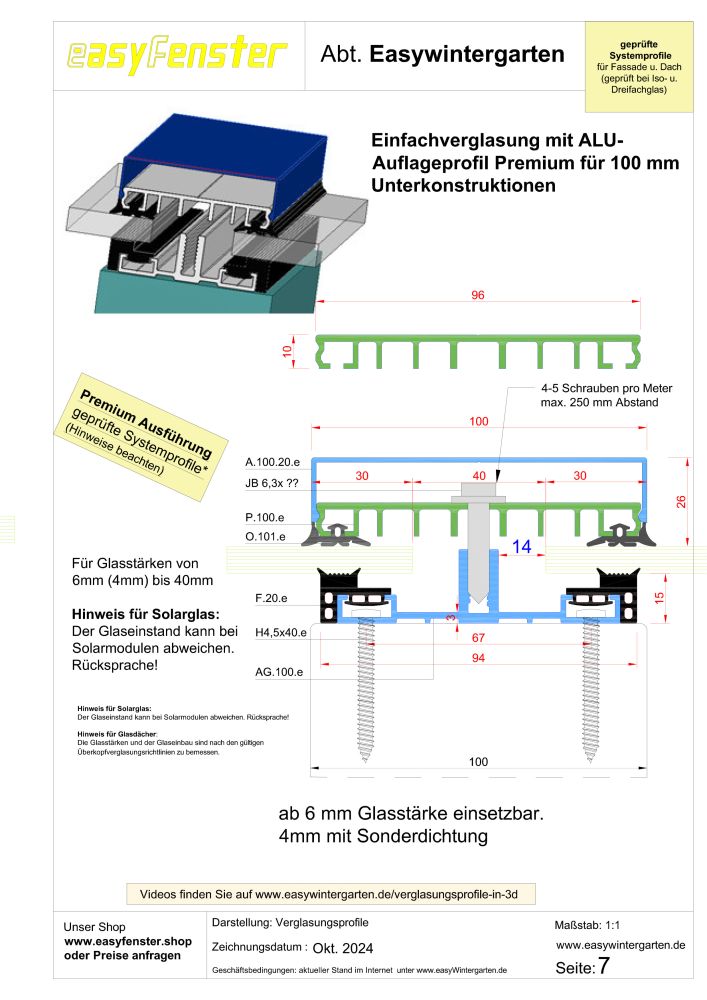

für 100 mm - Kaltverglasung mit Aluauflageprofil *Premium*
Jan 23
4

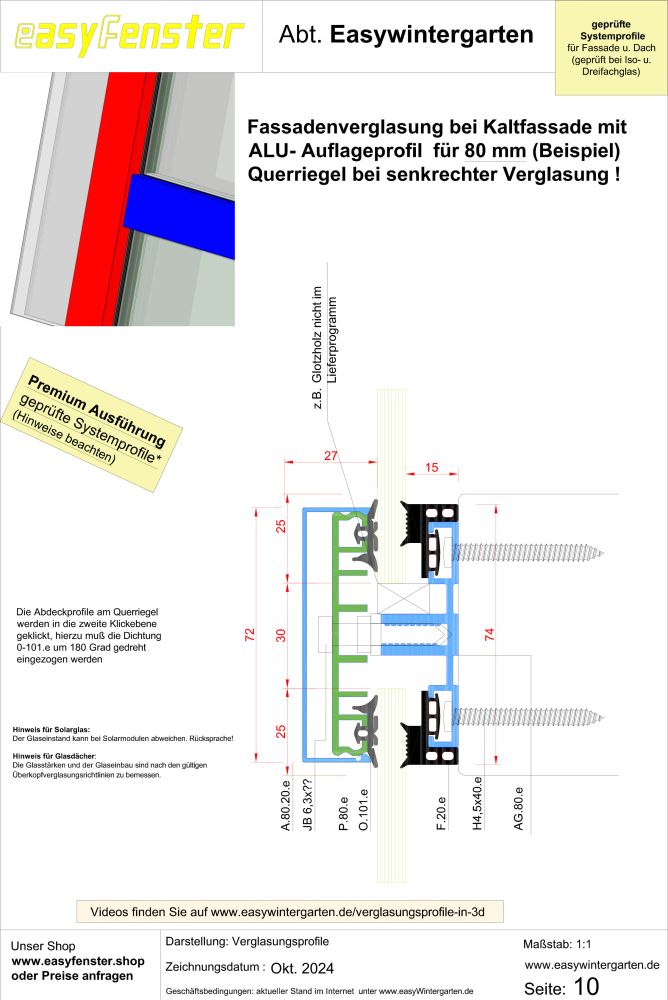

Quer Riegel für Kaltverglasung mit Alu-Glasauflageprofil
Jan 23
5

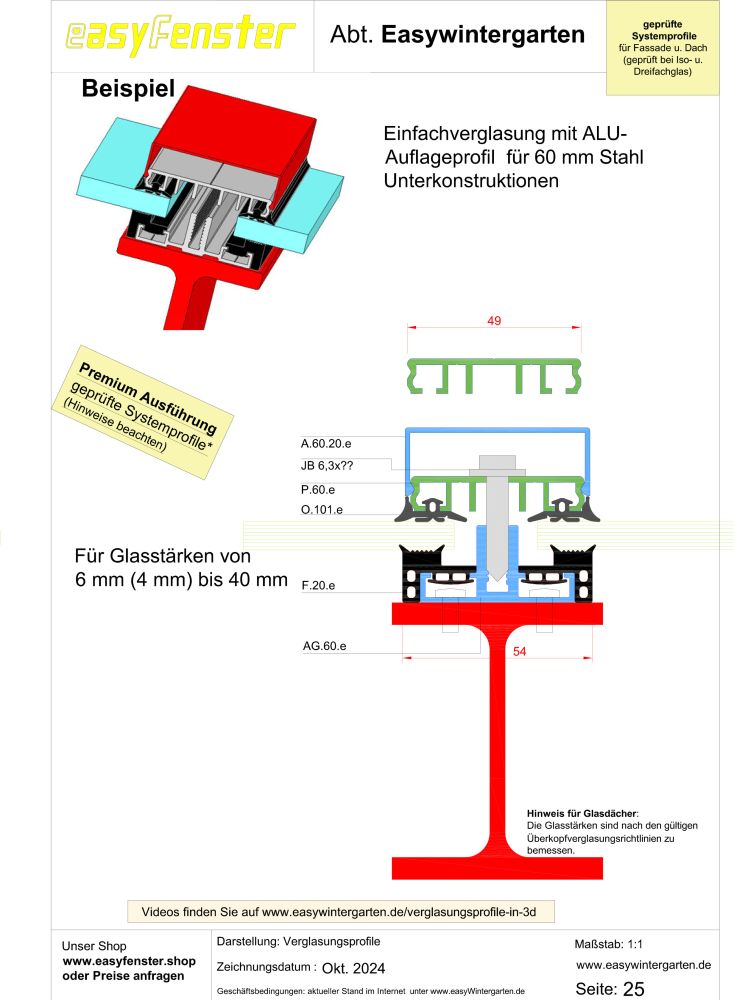

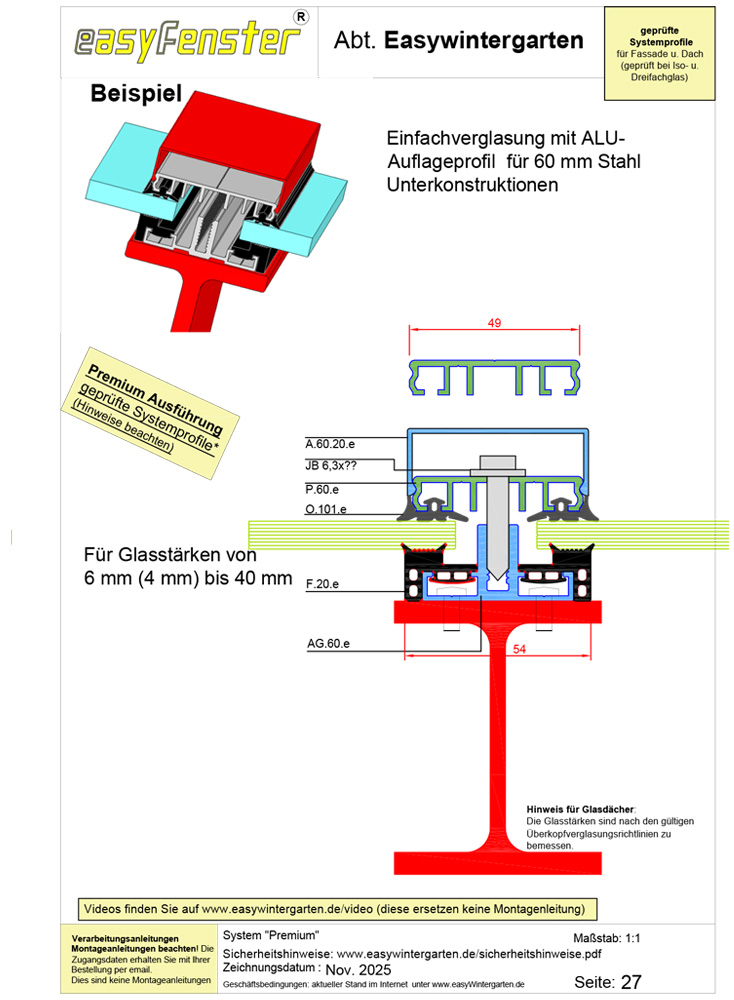

Für T-Träger IPE 60 mm Alu Auflageprofil *Premium*
Jan 23
6

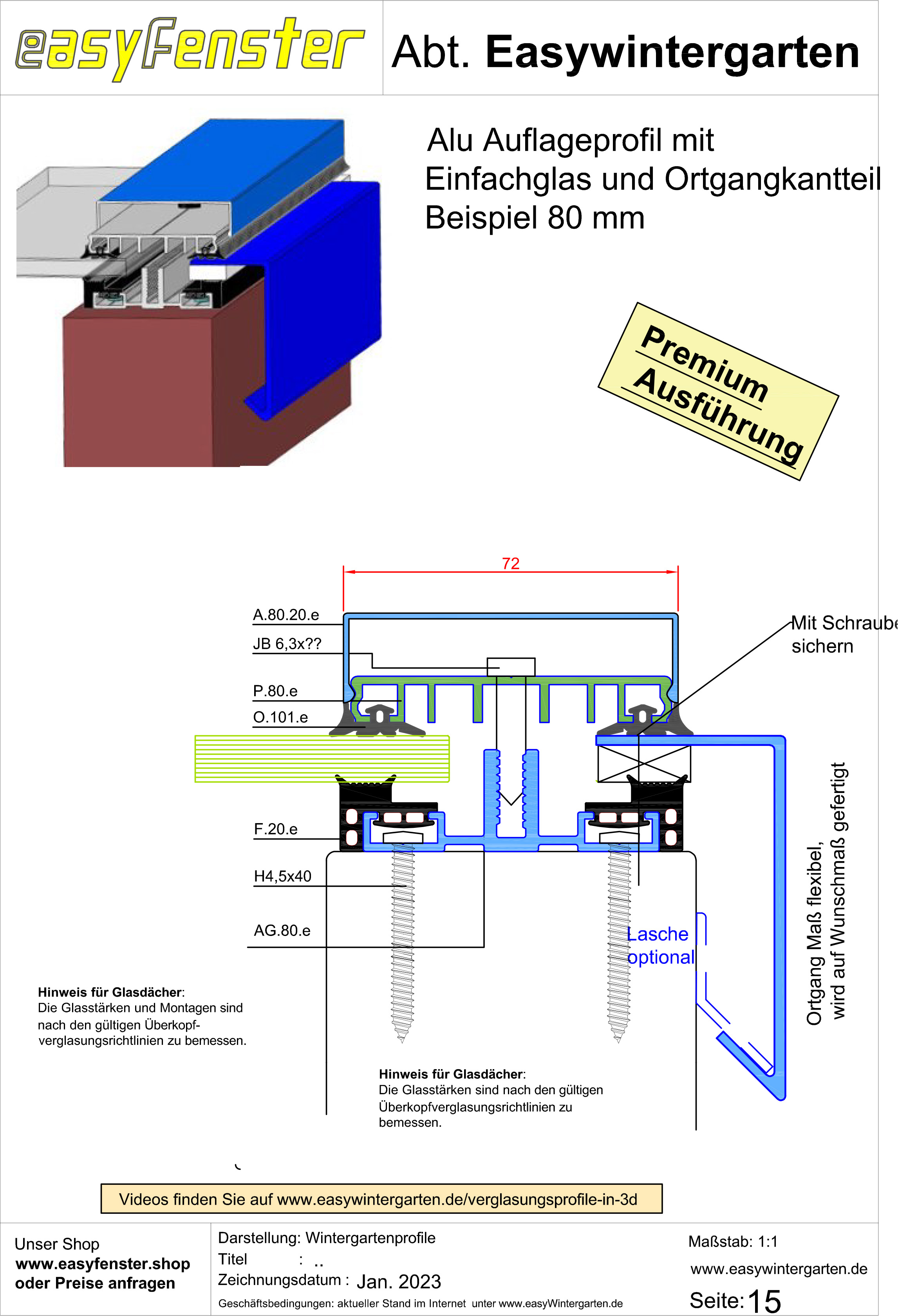

Ortgang groß (E) als Randprofil Kantteil *Premium*
Jan 23
7

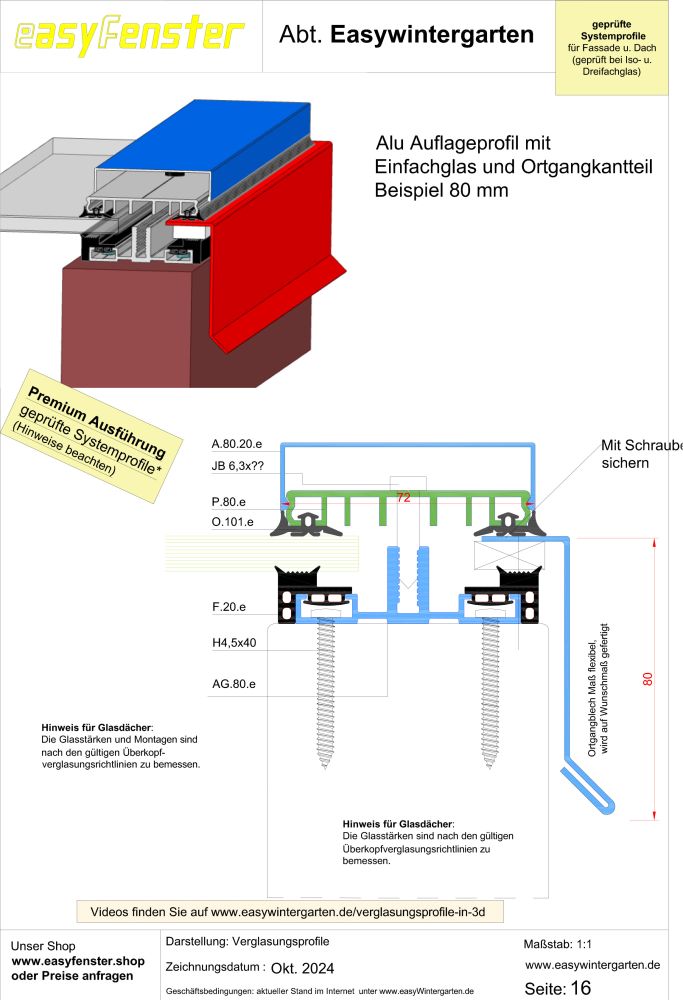

Ortgang klein (S) als Randprofil Kantteil *Premium*
Jan 23
8

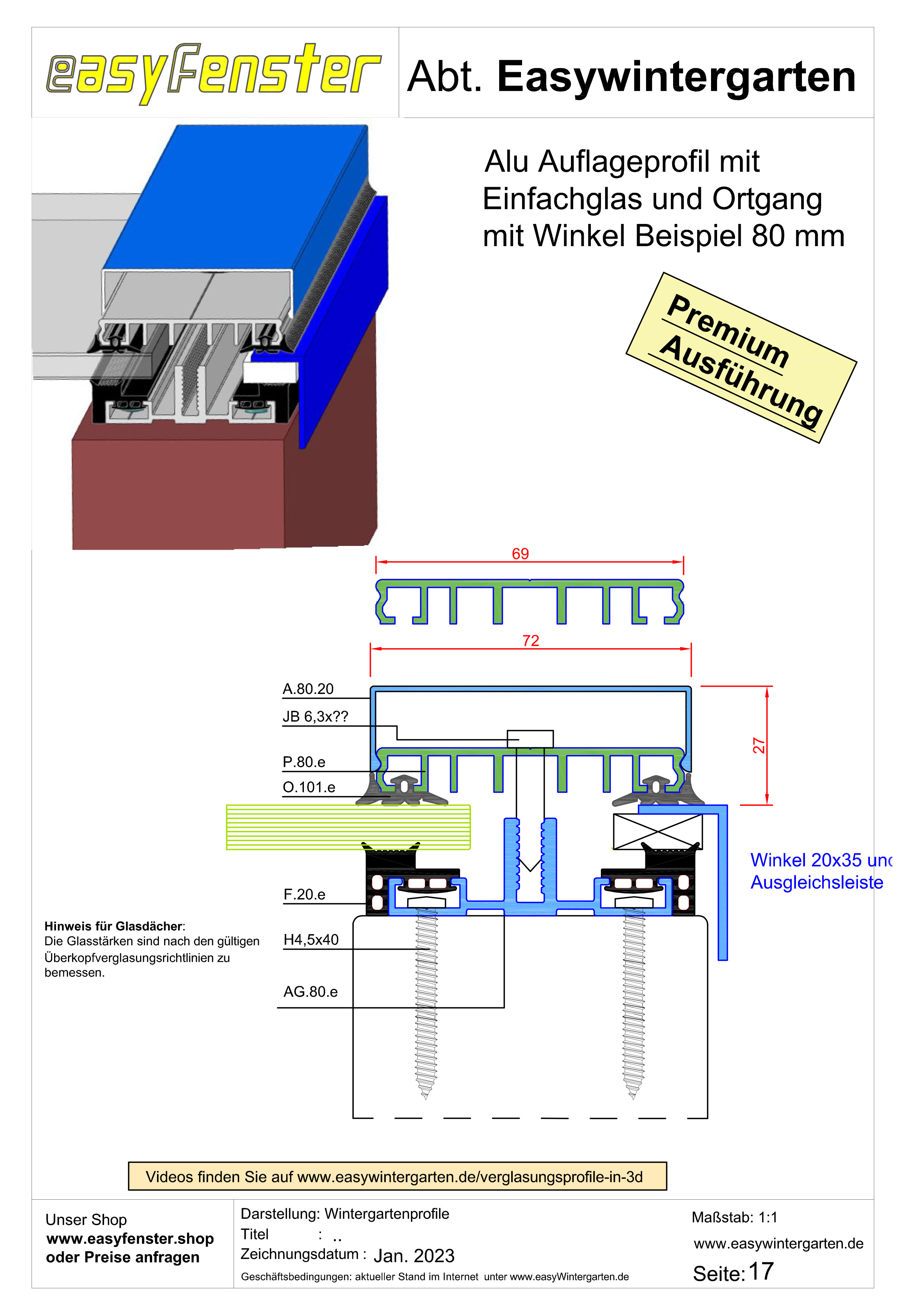

Ortgang Randprofil mit Winkel *Premium*
Jan 23
9
Dachrinne Kantteil am Glasdach Terrassendach*Premium*
Jan 23
10

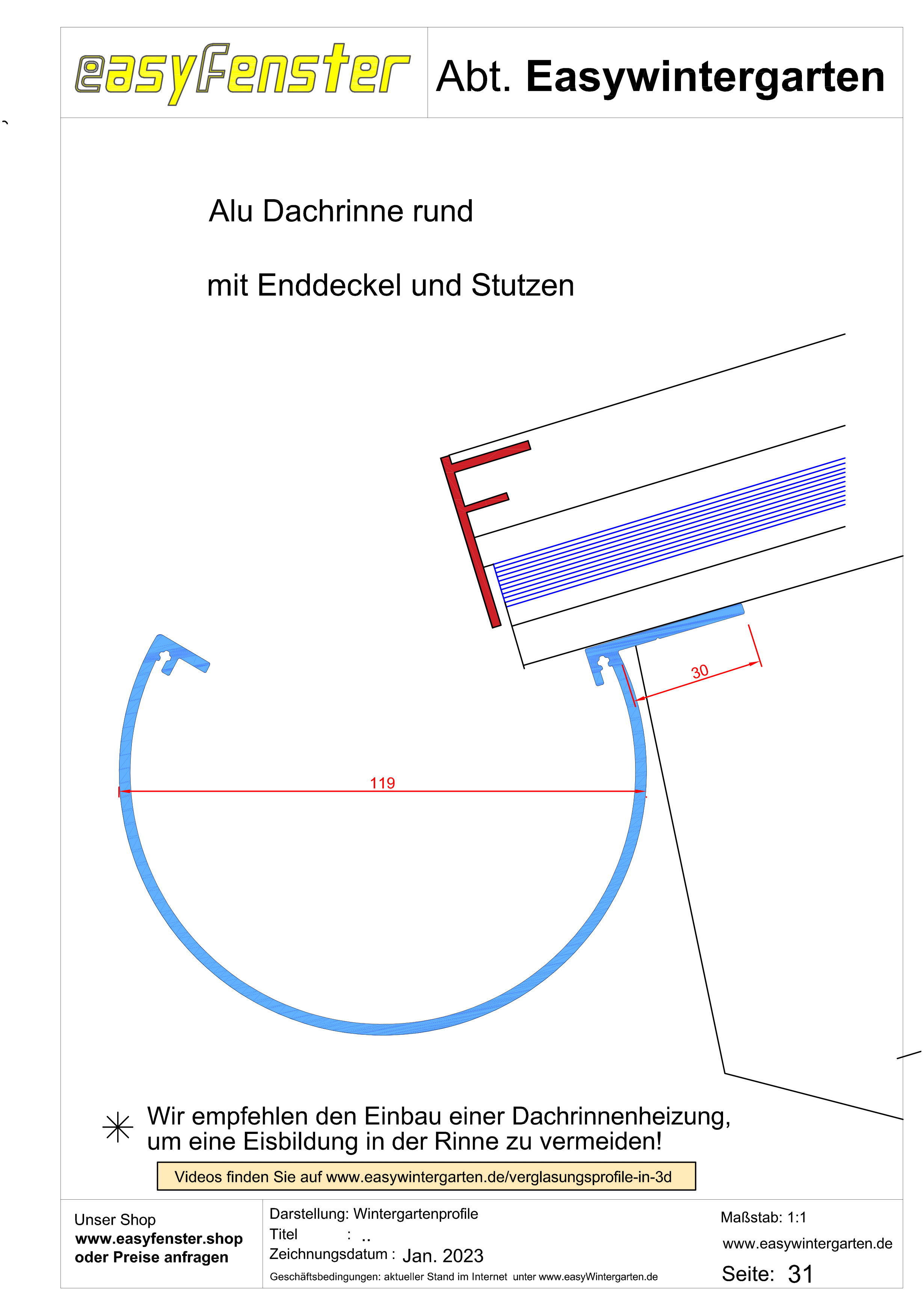

Dachrinne rund am Glasdach Terrassendach *Premium*
Jan 23
11
Wandanschluß Kaltverglasung *Premium*
Jan 23
12

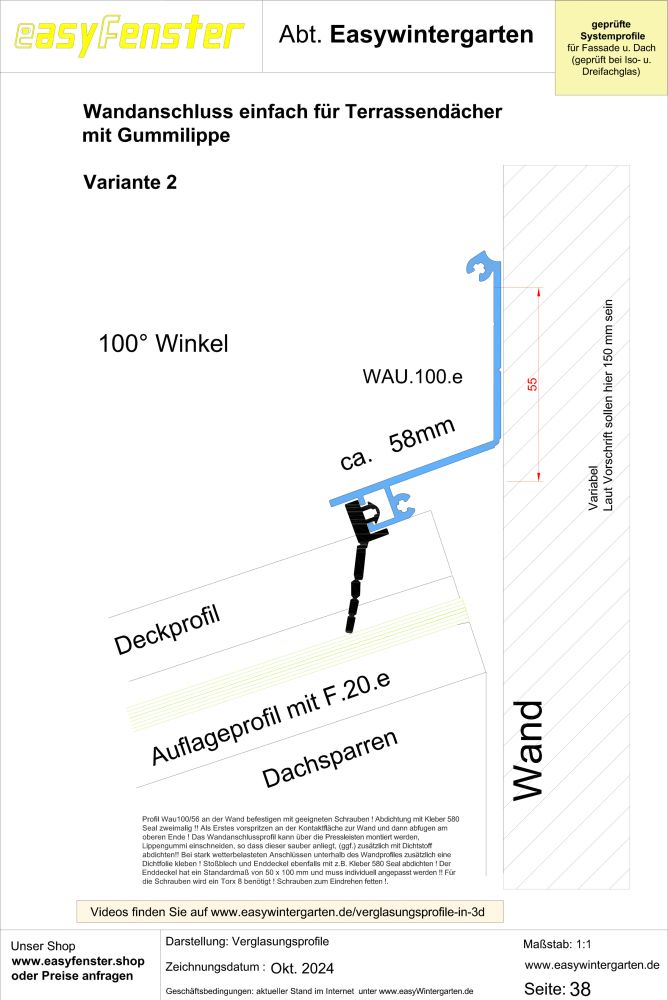

Wandanschlußprofil einfach *Premium*
Jan 23
13
Stahlrohr Verglasung Beispiel 60 mm *Premium*
Jan 23
14
Glasstoß mit Aluauflageprofil ab 16° und VSG Glas
Jan 23
15

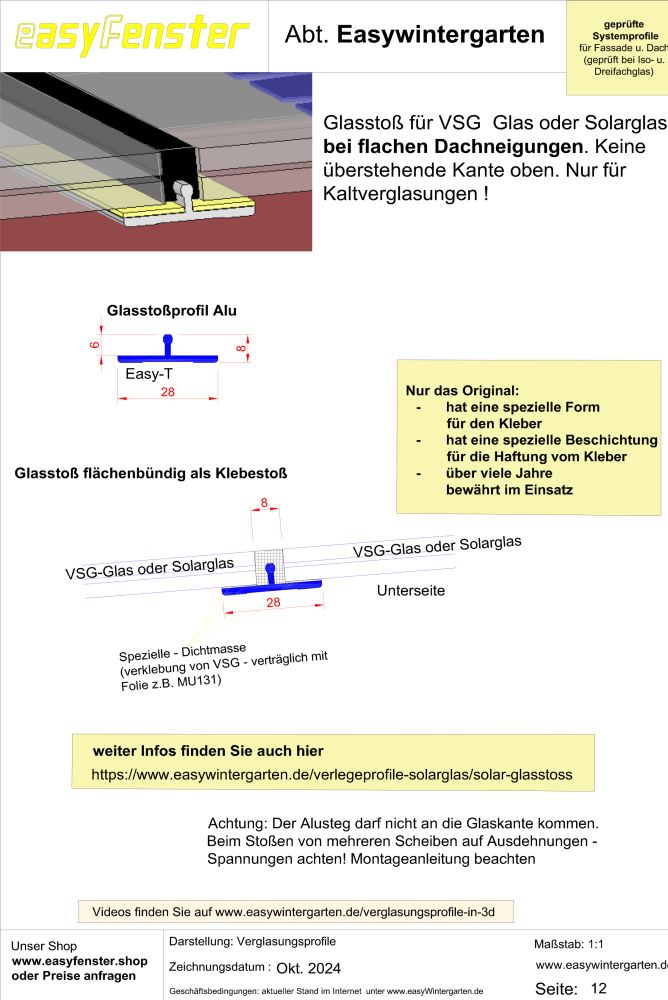

Flacher Glasstoß bei flachen Terrassendächern ** Neu **
Jan 23
16

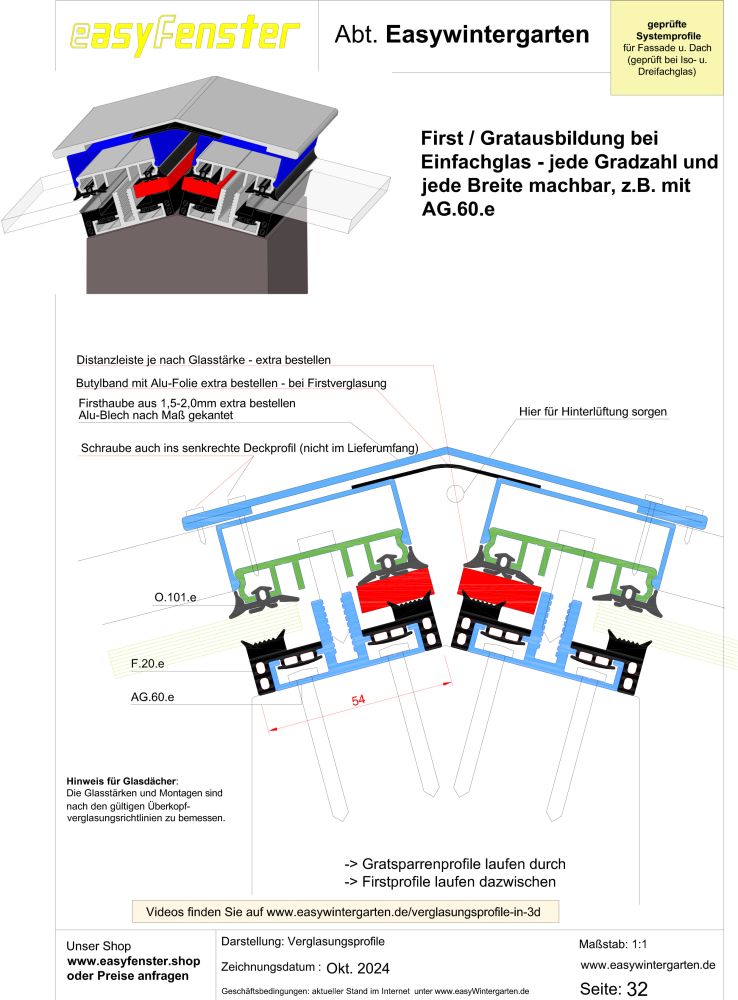

Gratsparren oder First mit Aluauflageprofil und VSG Glas
Jan 23
17
Glasstoß bei Aluauflageprofil und VSG Glas mit Glasstoß Profil
Jan 23
18
Alu-Glasauflageprofil isoliert für Isolierglas
weitere Schnitte Hier Große Auflagedichtung für Isolierverglasung mit Alu-Glasauflageprofil
weitere Schnitte Hier Große Auflagedichtung für Isolierverglasung mit Alu-Glasauflageprofil
Jan 23
