Isolierte Wintergartenprofile für Energiesparglas - Wärmedämmglas, Thermoblockprofile - Zeichnungen

Wärmedämm- verglasung -Thermoverglasung mit Thermoblock Einlage. Isolierter Profilaufbau für Glas unter 1,0 Ug mit Dämmkern. Wintergartenverglasung und Fassadenverglasung mit Thermoblockprofilen für Glaswerte unter 1,0 Ug Glasstärke von 28 - 60 mm

Nutzen Sie auch unsere Videos

Dreifachglas einbauen mit Systemprofile

Hier ein paar Beispiele aus dem Gesamtkatalog für Dreifach Verglasungen

(Achtung: diese Zeichnungen sind nicht immer Aktuell! Verwenden Sie den Gesamt Katalog)

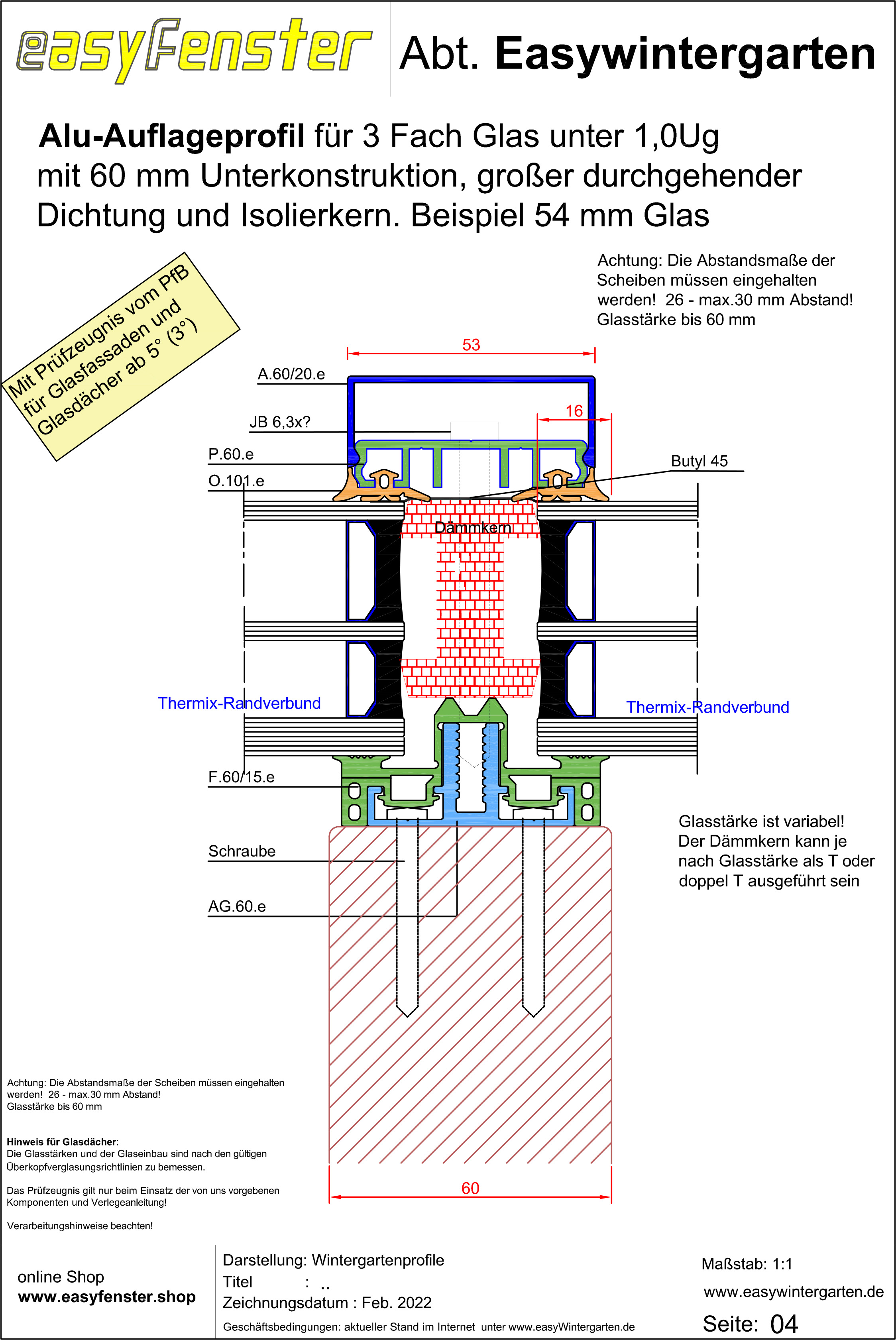

1. Alu Auflageprofil 60 mit Dämmkern
gezeichnet mit 54 mm Glas Downj Down

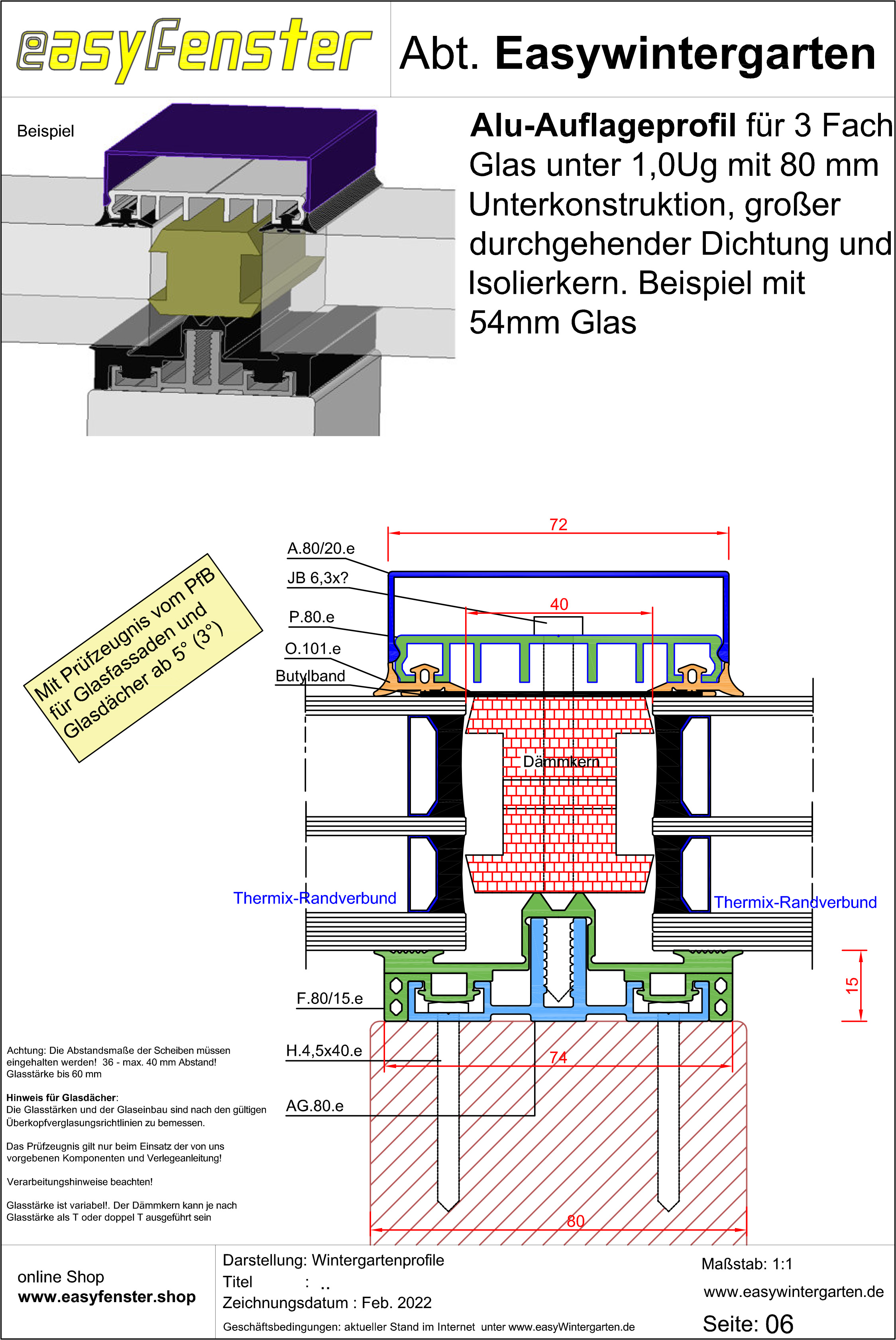

2. Alu Auflageprofil 80 mit Dämmkern
gezeichnet mit 54 mm Glas Downj Down
3. Alu Auflageprofil 80 mit Dämmkern
gezeichnet mit 36 mm Glas Downj Down

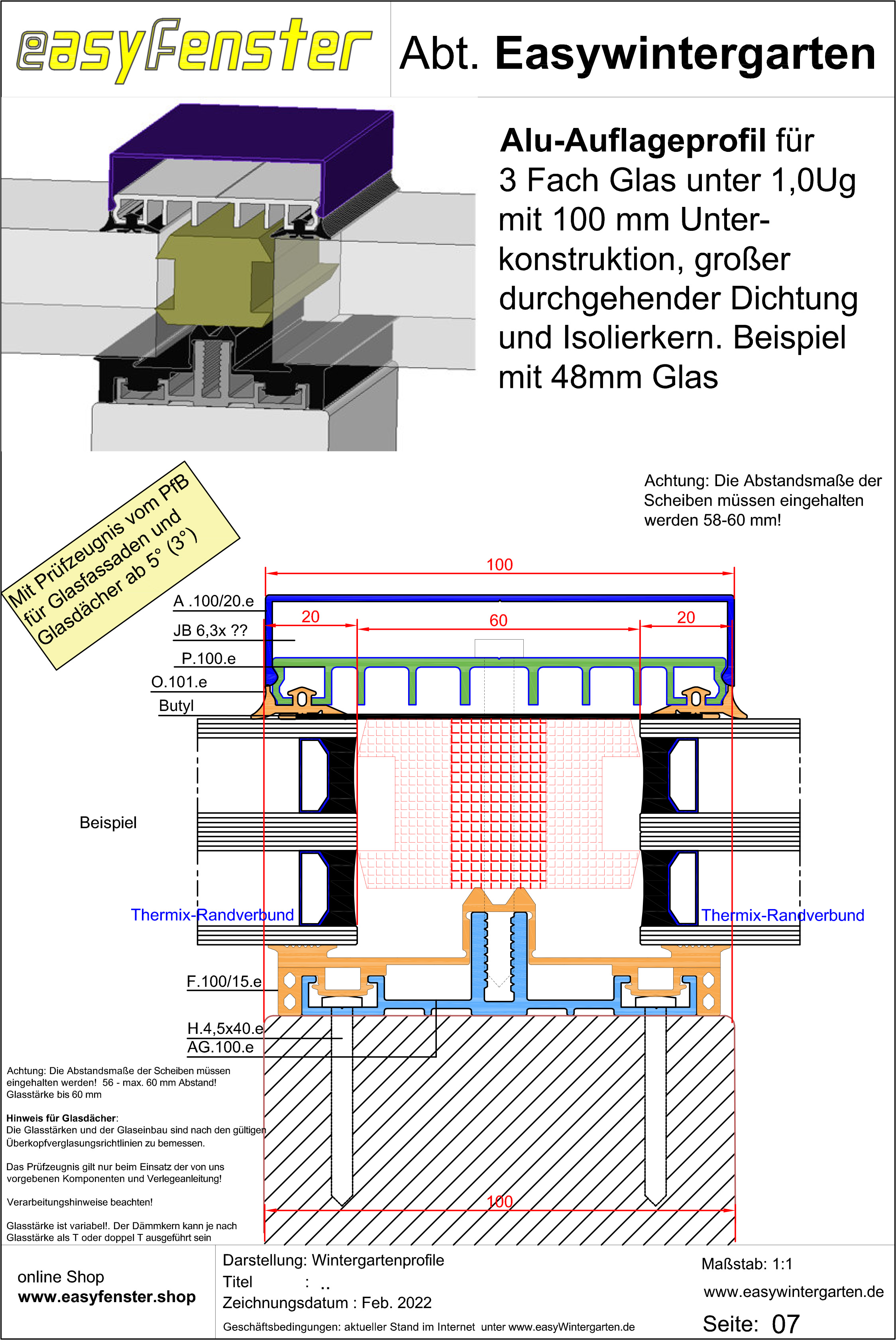

4. Alu Auflageprofil 100 mit Dämmkern
gezeichnet mit 48 mm Glas Downj Down

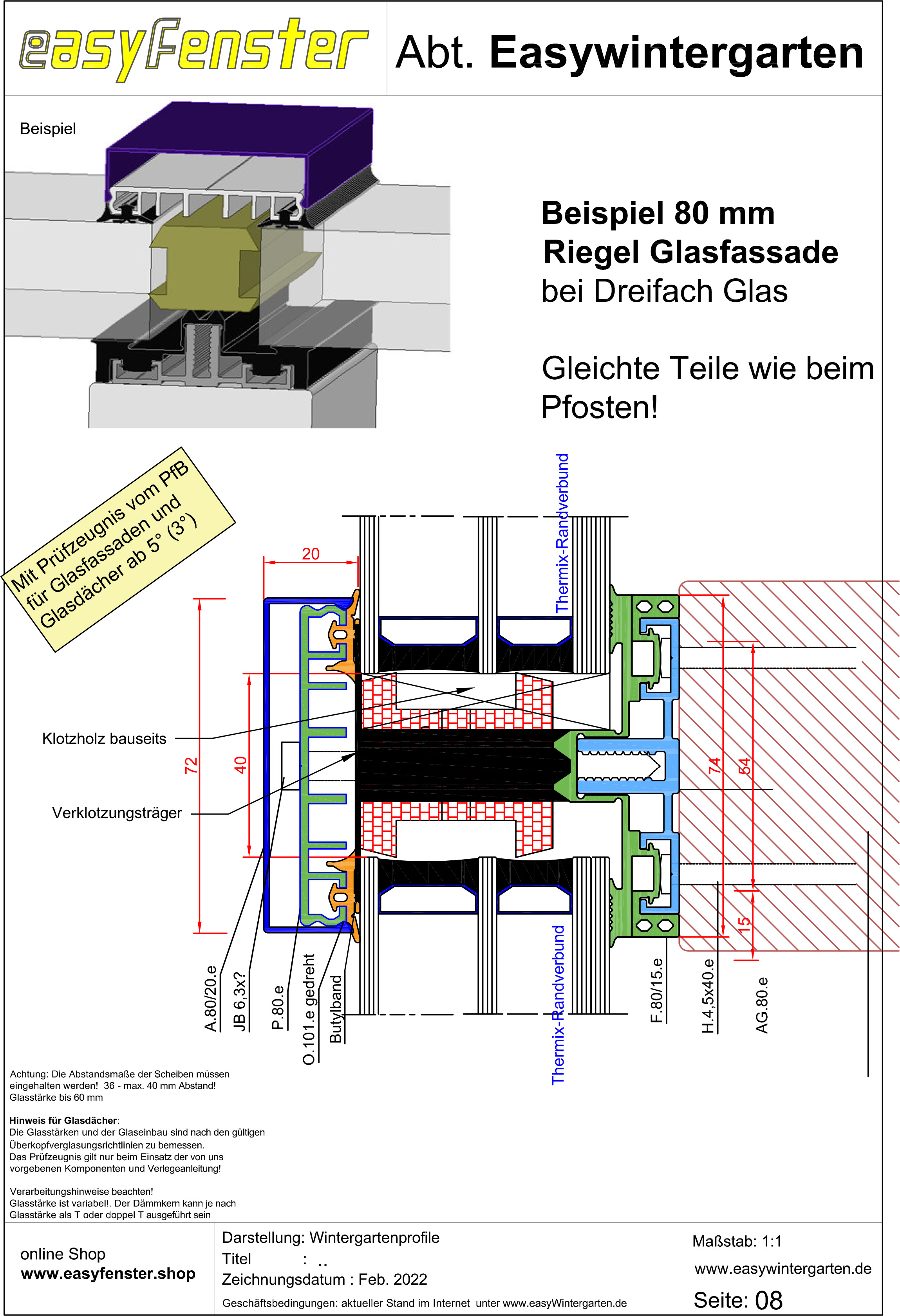

5.Alu Auflageprofil - Riegel BeispielDownj Down

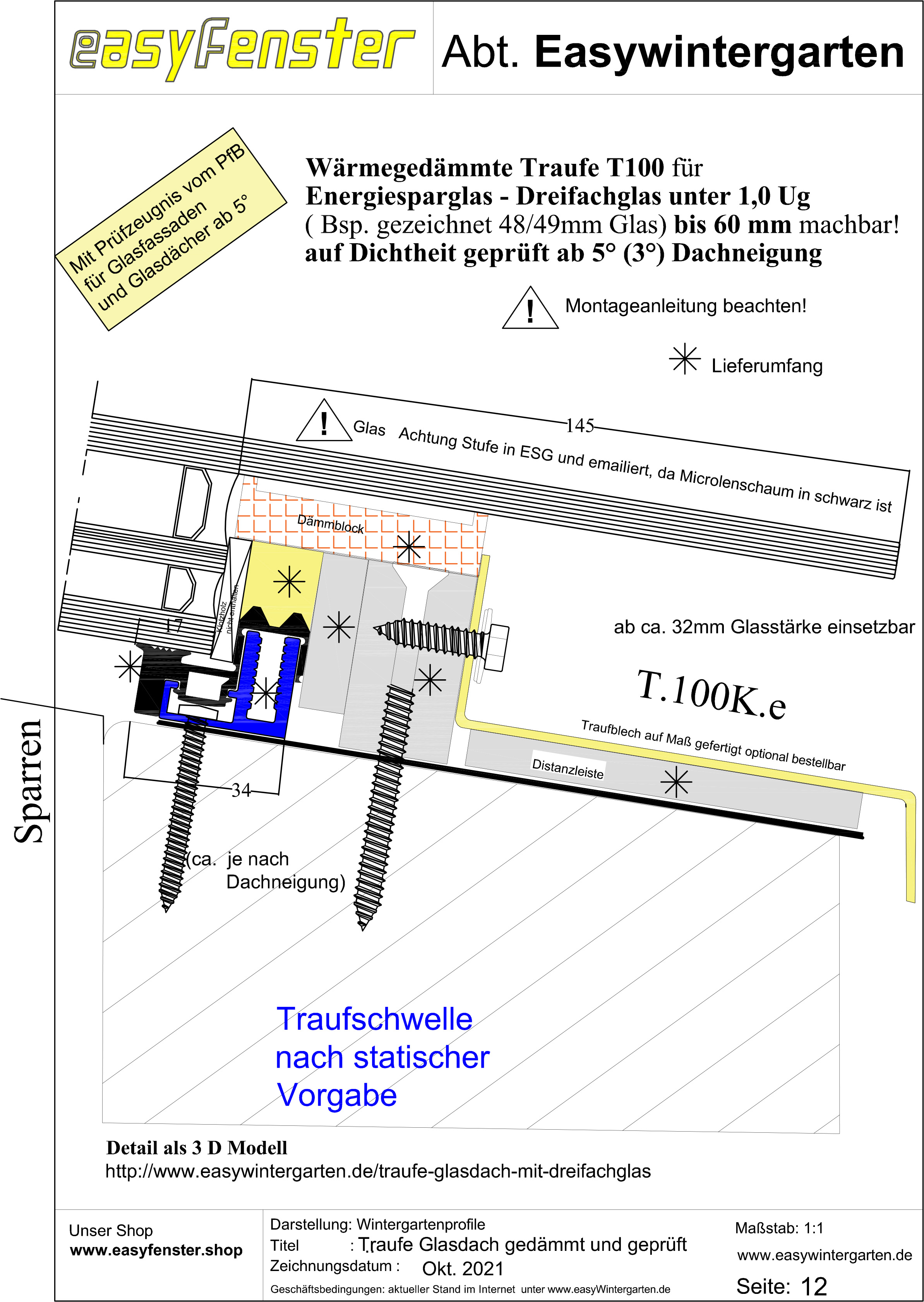

6.Dachverglasung - Traufe mit Stufenglas Downj Down

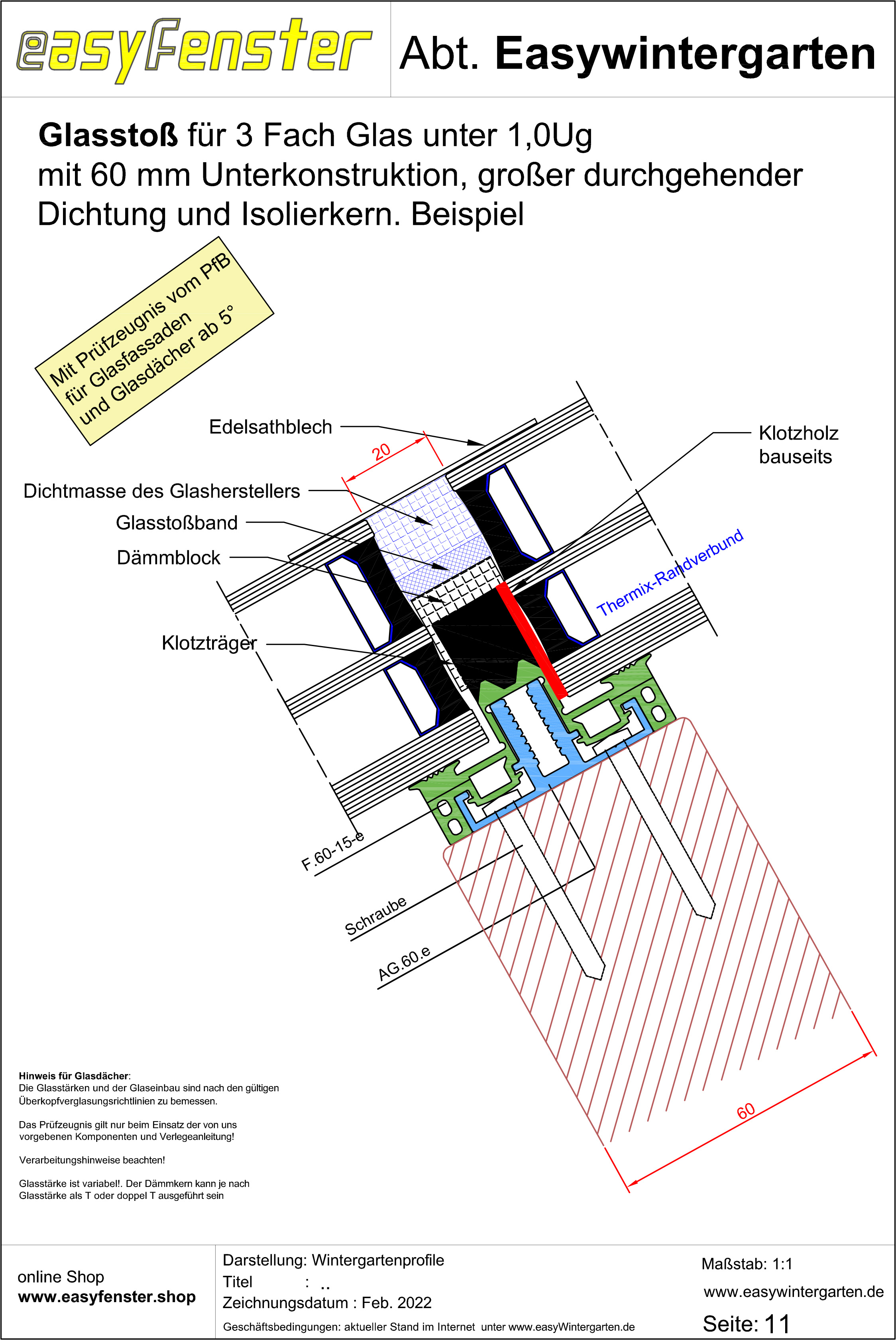

7.Dachverglasung - Glasstoß flachDownj Down
8.Dachverglasung - OrtgangDownj Down

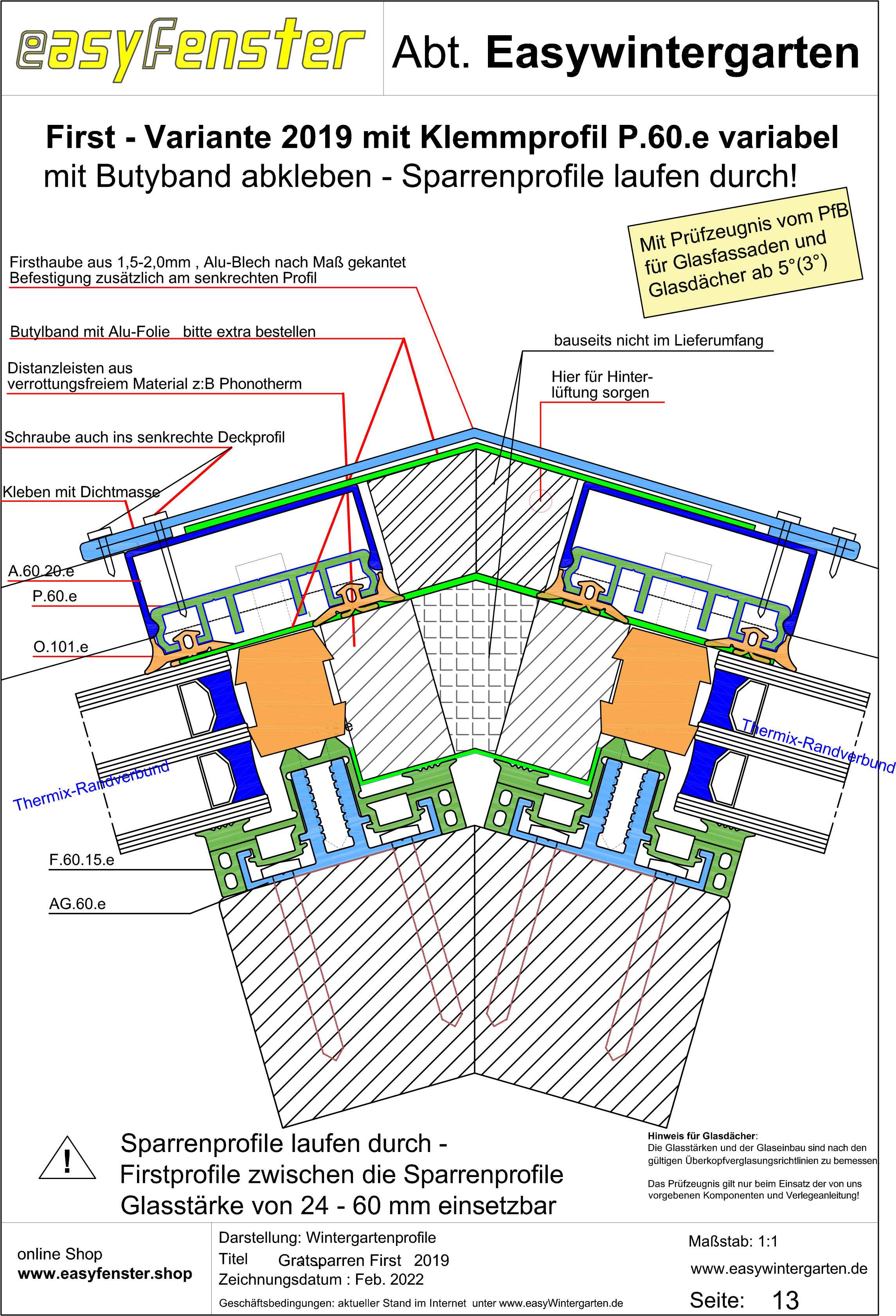

9.Dachverglasung - Firstverglasung Downj Down

Hier ist nur eine kleine Auswahl der Möglichkeiten dargestellt.
Weitere Details bitte anfragen !

Eine Verlegeanleitung - Profilverleganleitung finden Sie HIER. Achtung: Die dargestellten Glasstärken und Holzquerschnitte sind für jedes Projekt statisch neu zu berechnen! Hier haben Sie die Möglichkeit, Dokumente als PDF-Dokument zu öffnen oder zu drucken.
