Detailschnitte für Befestigungsprofile bei Photovoltaik Doppelglas Solarmodulen, Glasüberdachungen bei flachen Terrassendächern und Carport!

Doppelglas Solarmodule Montage - Details - bei Dachverglasungen und senkrechte Verglasung mit Alu Auflageprofile, Glas ab 4 mm - Profile nicht isoliert.
Alle Aufbauten können sowohl auf Holz-, Stahl- oder Alu-Unterkonstruktionen verarbeitet werden. Teilweise ist eine Kabelverlegung im Profil möglich

Nr.
Details für Befestigungsprofile bei Doppelglas Photovoltaik Module
Stand
pdf
jpg


0
Gesamt Katalog 2023 - Neu 2021 als pdf, Details Befestigungsprofile für Glas Glas Photovoltaik Module bei flachen Dachneigungen (ca. 8 MB)
Januar2023
.

1

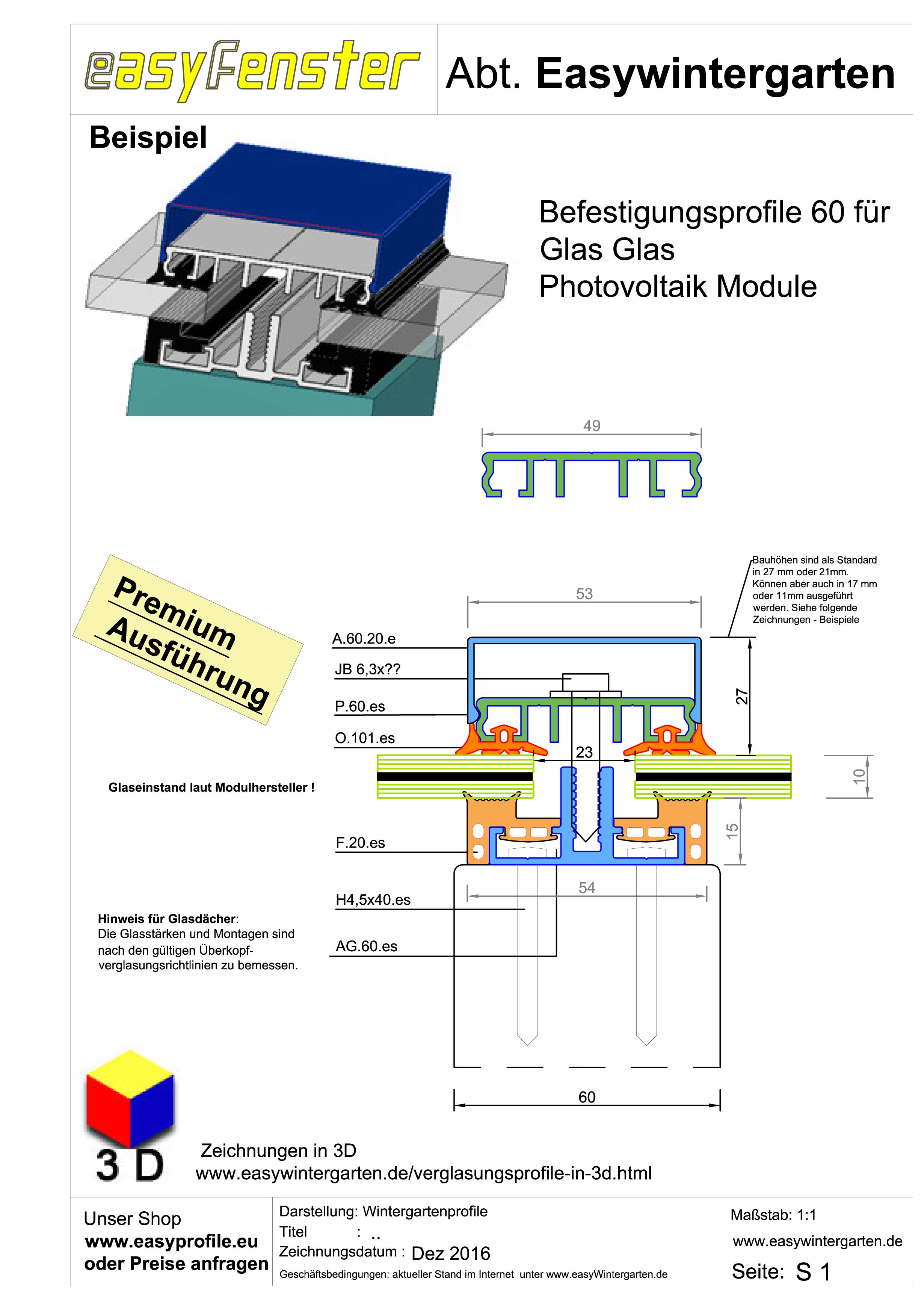

Befestigungsprofile Deatils für Glas Glas Photovoltaik Module,
Unterkonstruktion 60 mm breit
Feb.22
Befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 60 mm breit
Details für Profile für die Bestigung von Glas Glas Modulen 60 mm

2.

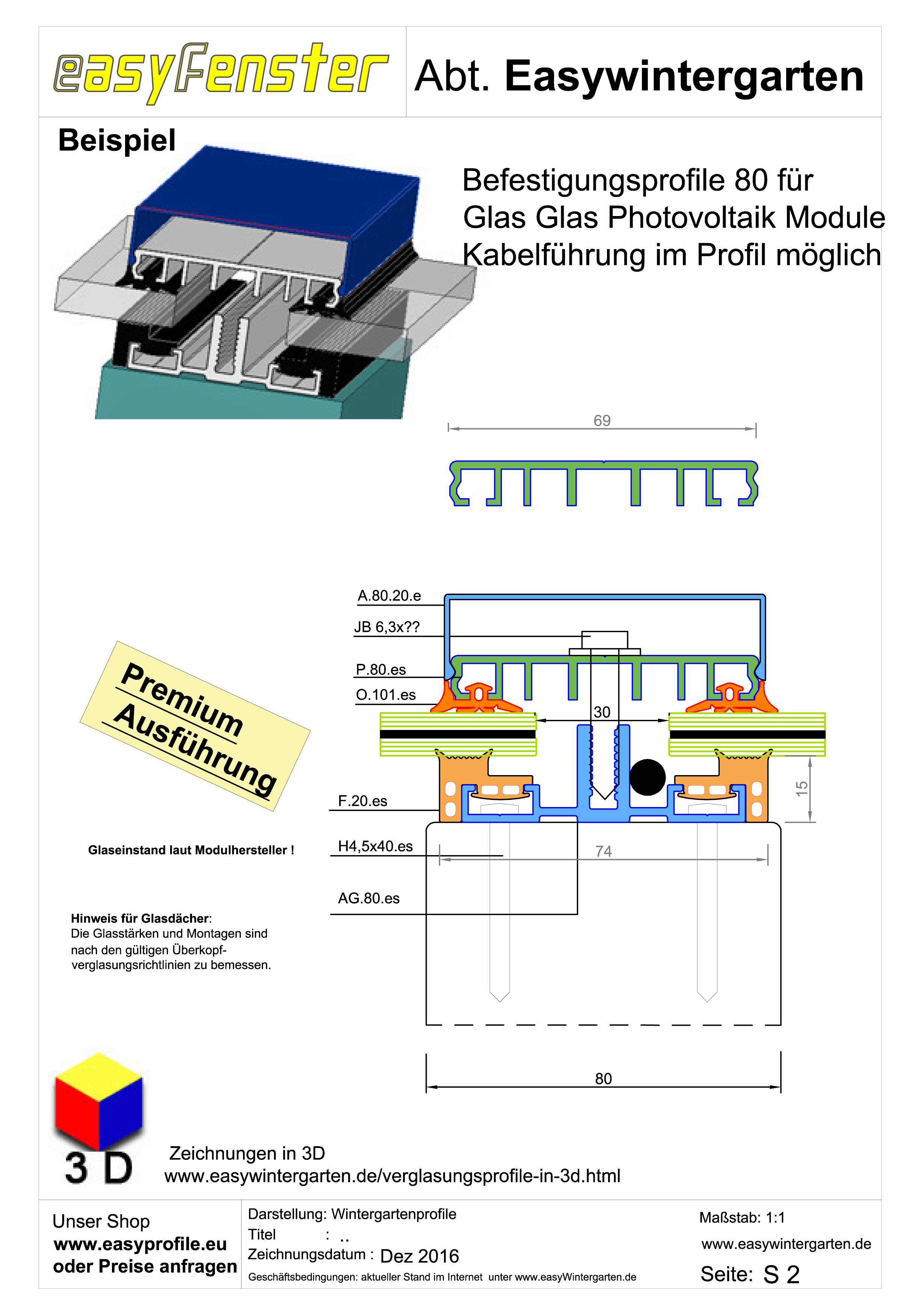

Befestigungsprofile für Glas Glas Photovoltaik Module,
Unterkonstruktion 80 mm breit
Feb.22
Befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 80 mm breit
Details von Profile für die Bestigung von Glas Glas Modulen 80 mm

3

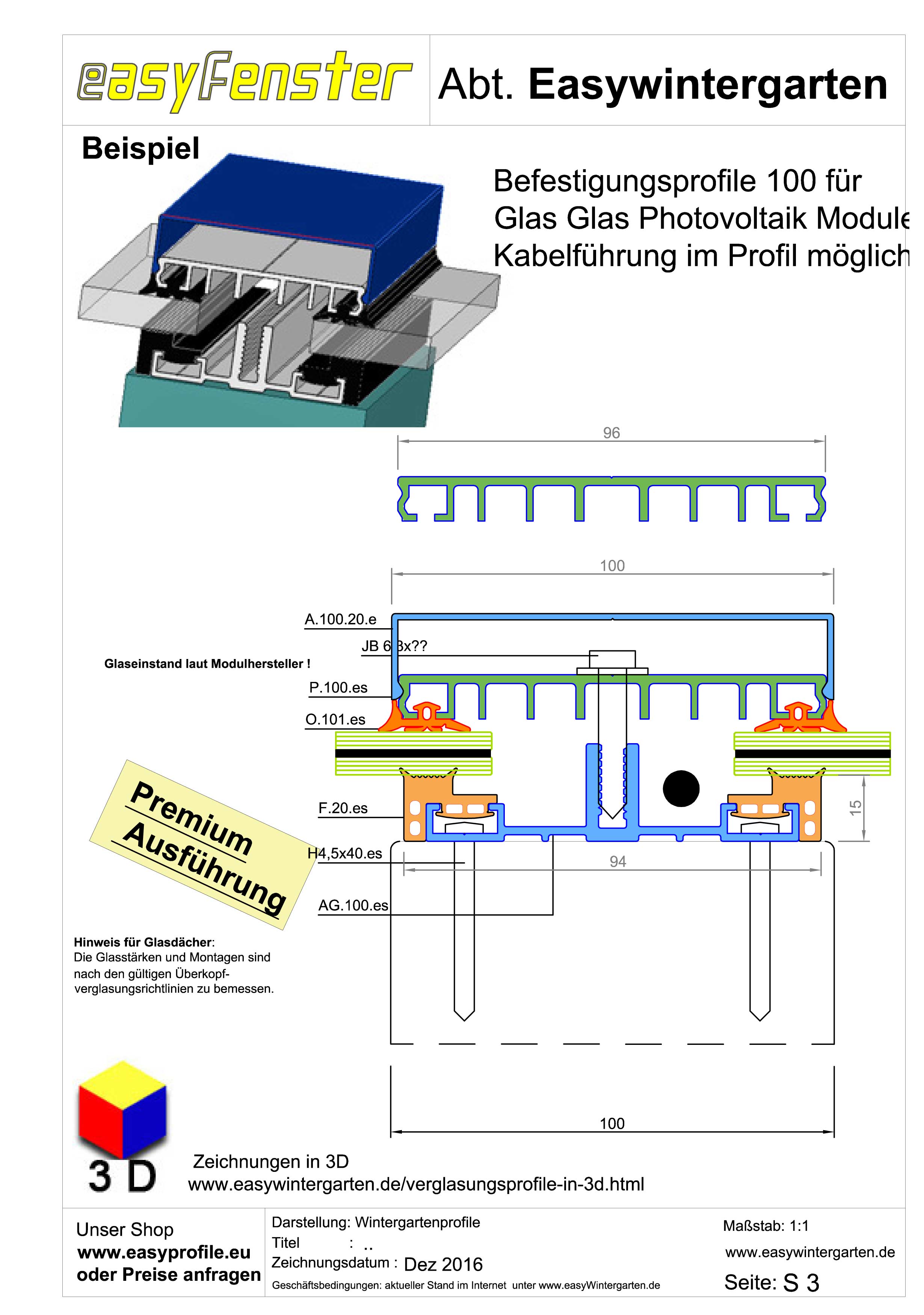

Befestigungsprofile Details für Glas Glas Photovoltaik Module,
Unterkonstruktion 100 mm breit
Feb.22
Befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 100 mm breit
Details von Profile für die Bestigung von Glas Glas Modulen 100 mm


Hier finden Sie weitere Details zu den Premiumprofilen

4
Einfache Befestigungsprofile für Glas Glas Photovoltaik Module,
Unterkonstruktion 60 mm breit
Feb. 22
Einfache befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 60 mm breit
jpg

5
Einfache befestigungsprofile für Glas Glas Photovoltaik Module,
Unterkonstruktion 80 mm breit
Feb. 22
Einfache befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 80 mm breit
jpg

6
Einfache befestigungsprofile für Glas Glas Photovoltaik Module,
Unterkonstruktion 100 mm breit
Feb.22
Einfache befestigungsprofile für Glas Glas Photovoltaik Module, Unterkonstruktion 100 mm breit
jpg

7

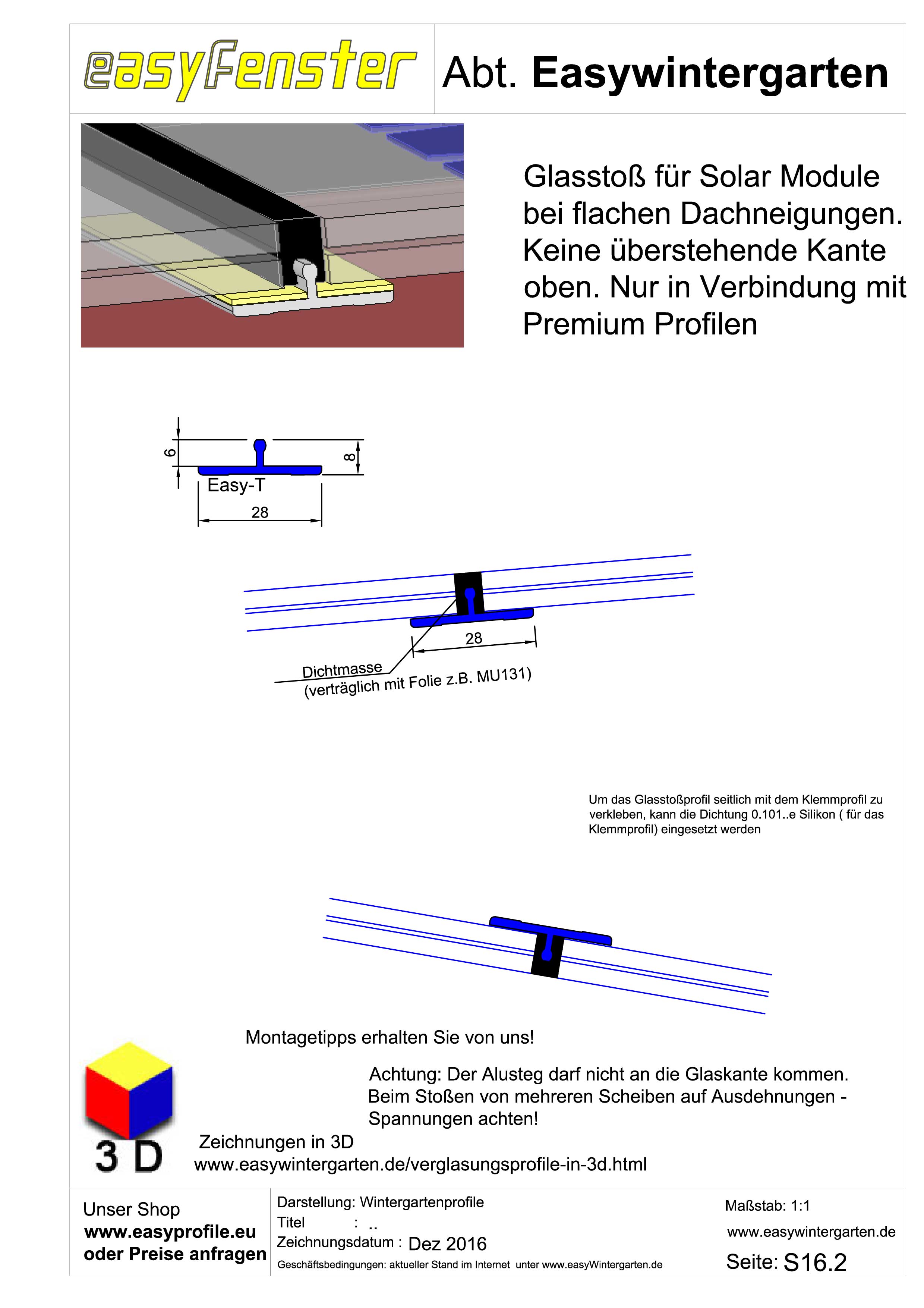

Flacher Glasstoß für flache Dächer. Beispiel mit T-Stoßprofil
Feb.22
Glasstoß flach für Module mit T- Profil
Details für einen einfachen Glasstoß

8

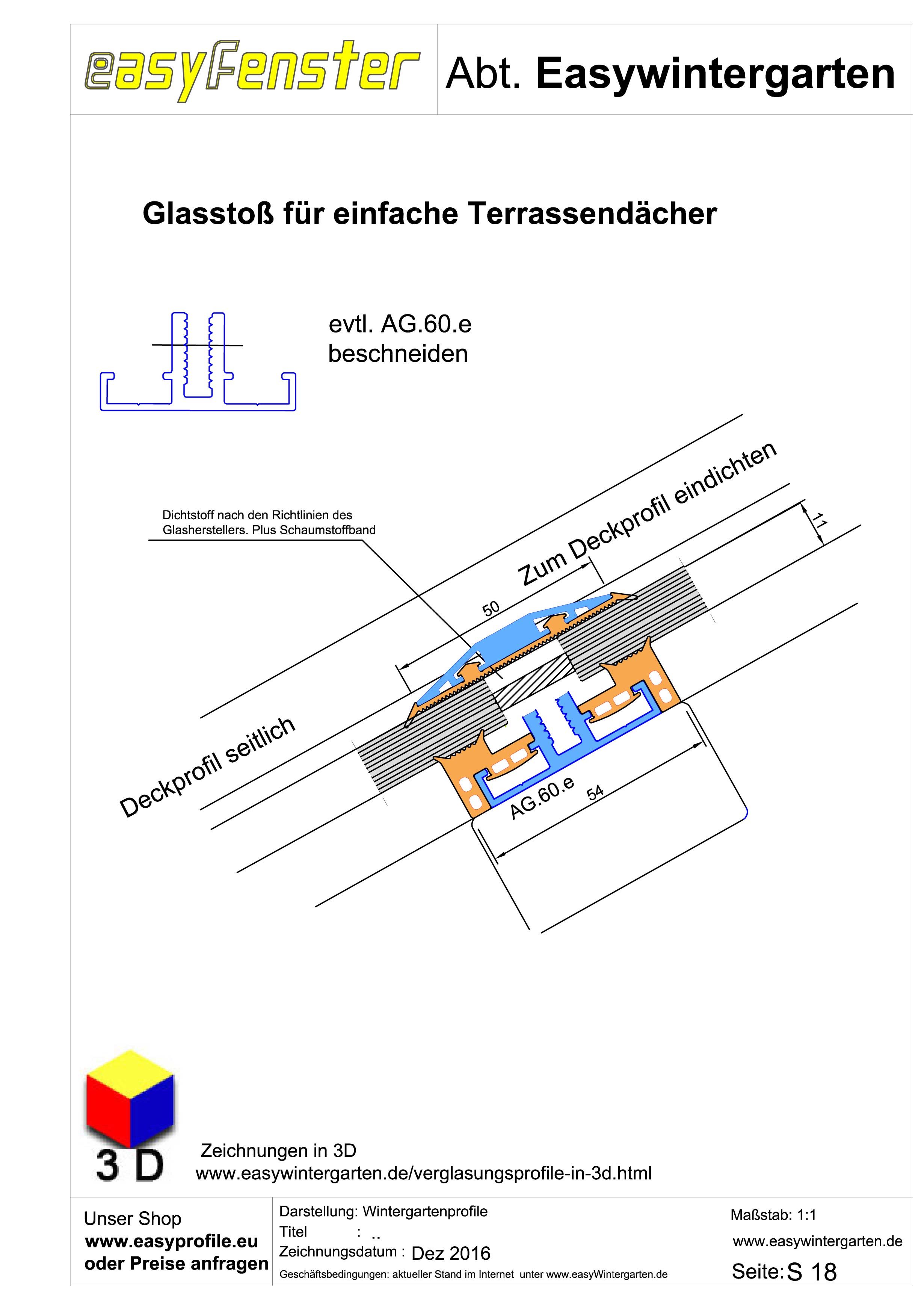

Glasstoß bei Photovoltaik Modul mit Glasstoß
Feb.22
Glasstoß mit Profil
Details für einen einfachen Glasstoß mit Profil


Detailzeichnungen für Befestigungsprofile bei Photovoltaik Doppelglas Solarmodulen

Nutzen Sie unsere Vorschläge für die Montage von Solarglas auf Terrassen oder Carports. Zu vielen Details gibt es auch Videodetails Montage Doppelglasmodule

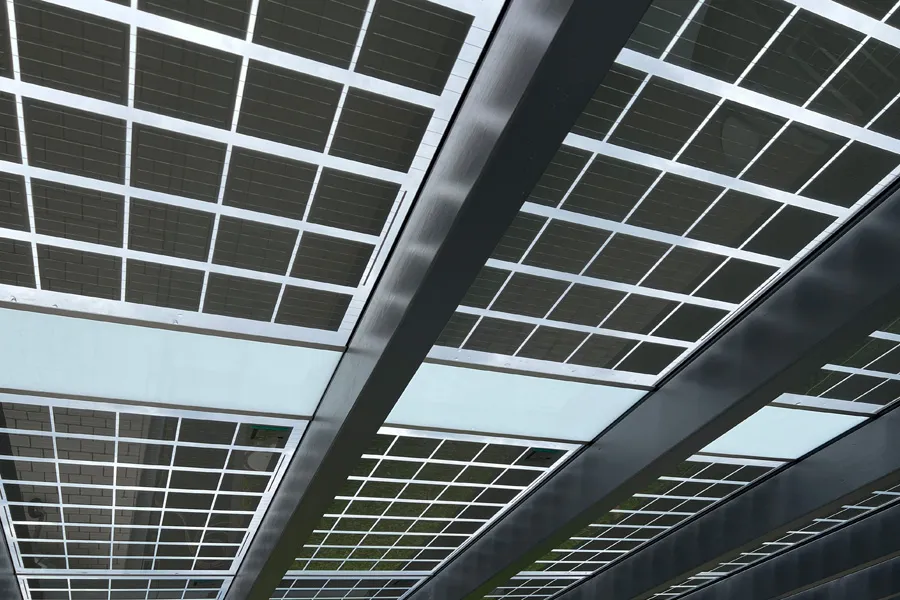

Ganzglas Doppelglas Solarmodule 180Wp für Glasdächer

Das rahmenlose Doppelglasmodul direkt zum Einlegen in die Befestigungsprofile zeichnet sich durch einen besonders hohen
Zellabstand aus. 40 % des Lichts lässt das Design-Modul durchscheinen. Ideal für ästhetische Überdachungen Terrassendächer, Carports und Fassaden.

rahmenlose Doppelglasmodul direkt zum Einlegen in die Befestigungsprofile

Detailzeichnungen für Befestigungsprofile bei Photovoltaik Doppelglas Solarmodulen, Weitere Infos und technische Details finden Sie hier. Mit den Maßen von z.B 1000 x1500 mm lässt sich dieses Modul gut in Glasüberdachungen anordnen.
