Dachverglasung Detail für Isolierglas - Aluverlegeprofile mit kompletter isolierender Dichtung für Isolierglas

Geprüfte Systemprofile für den isolierten Bereich - Wohnbereich bei Wintergarten, Glasdach, Glasfassade, Oberlicht usw. Für Glasstärken von 24-60 mm.

Verlegeprofile In 3D

geprüfte Systemprofile um Glas zu befestigen

Detailzeichnungen für Glasdächer, Wintergärten, Pfosten Riegel Verglasungen.

Nr.
Wintergarten / Fassade, Aluaflageprofil mit großer Dichtung
Stand
pdf
jpg
0
Gesamtkatalog ISO - Profile für Isolierglas

Zeichnungen als pdf ( ca. 8MB)

Mrz.19
hier
.
1

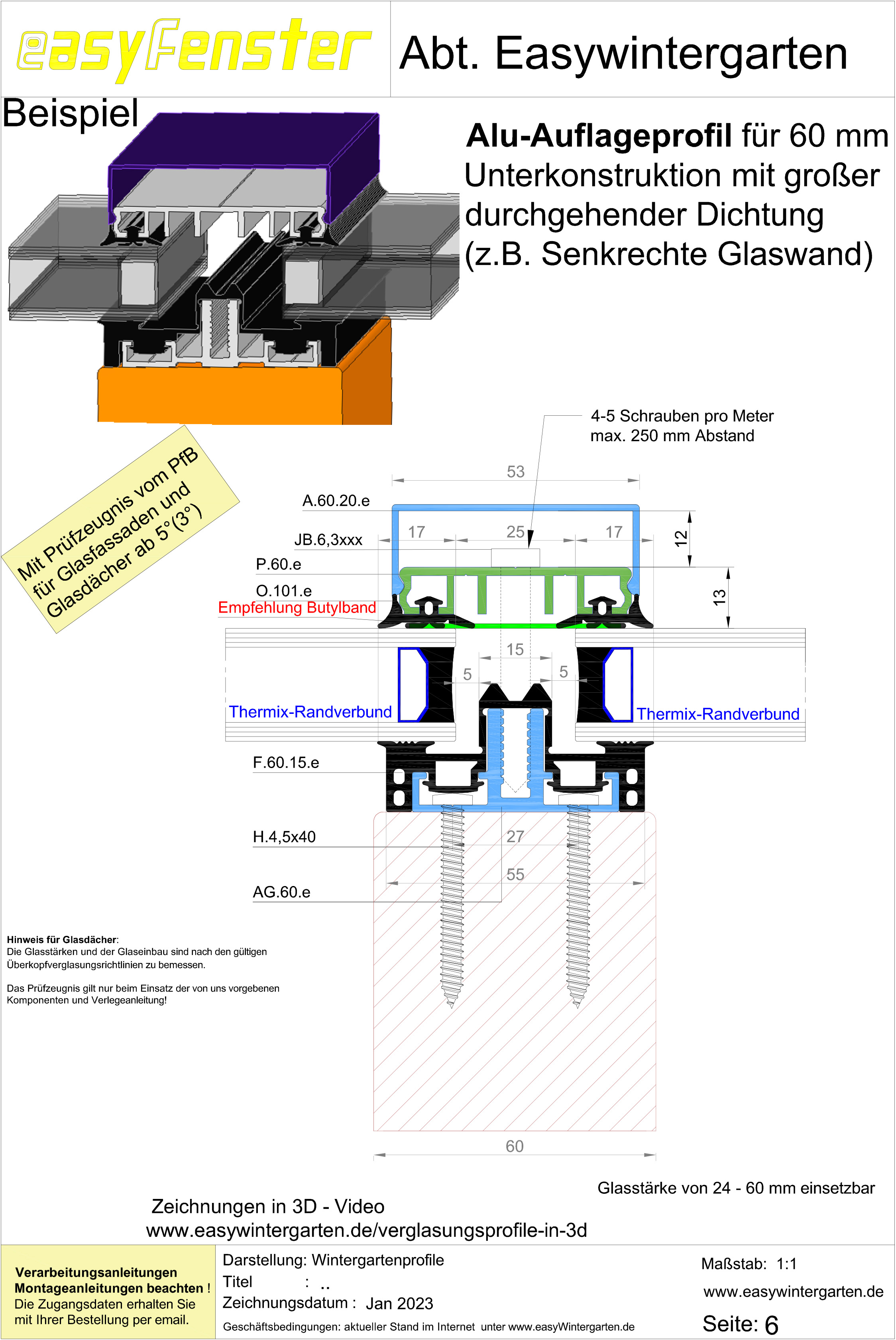

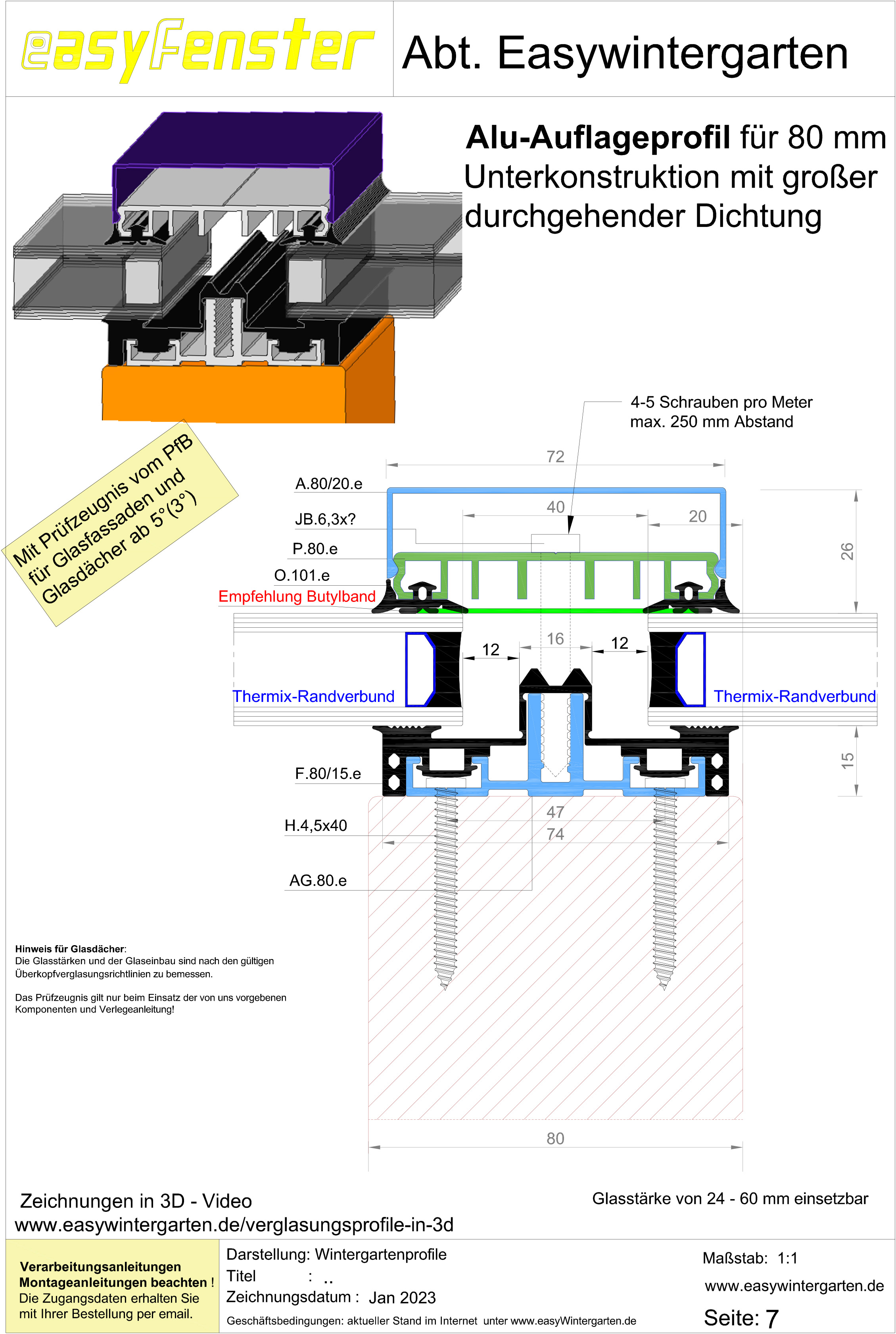

Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. oder Sparren 60 mm mit AG.60.e
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 60mm
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 60mm
2
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. oder Sparren 80 mm mit AG.80.e
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 80mm
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 80mm
3

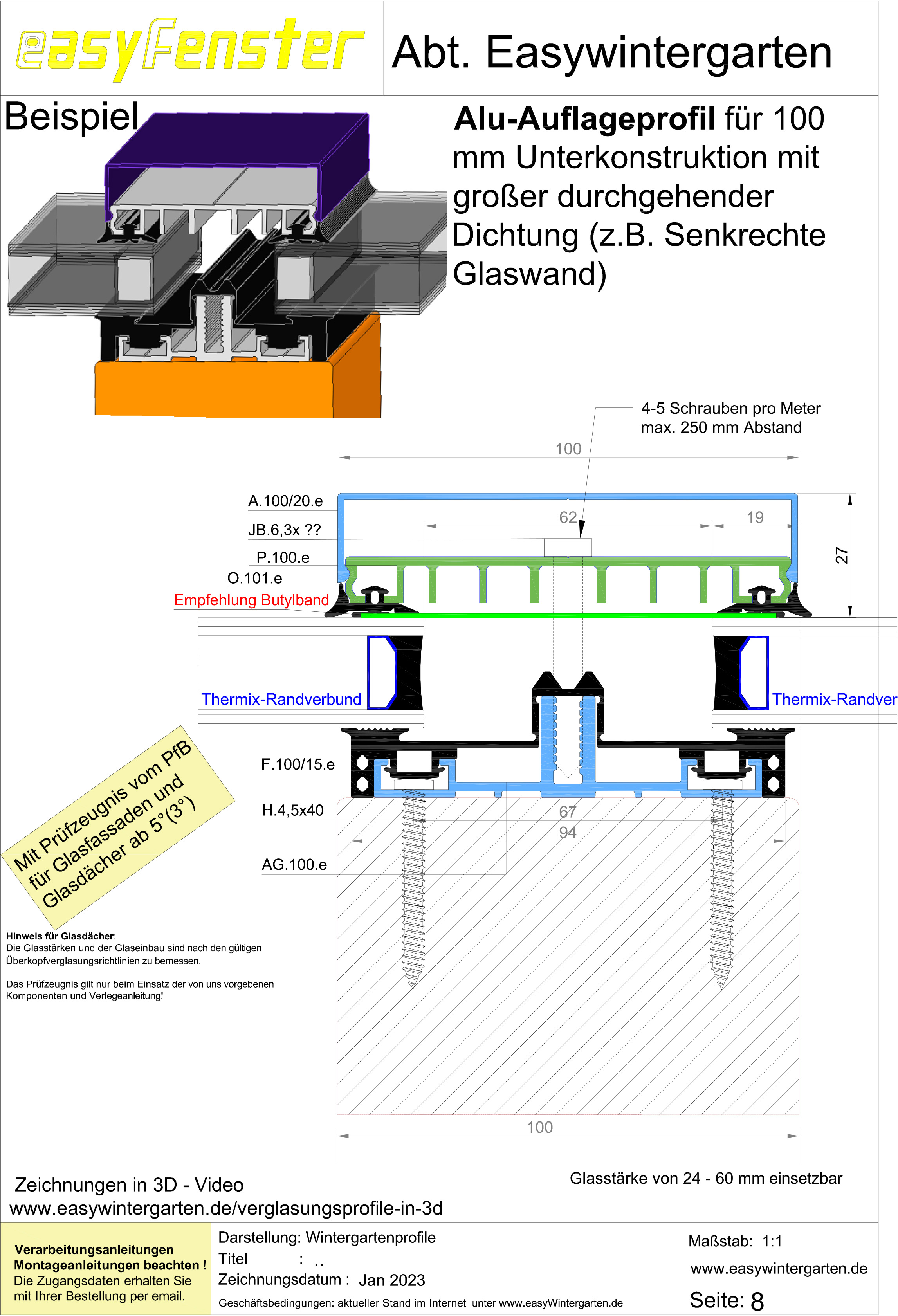

Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. oder Sparren 100 mm mit AG.100.e
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 100mm
Aluauflageprofil mit großer isolierender Dichtung Pfosten senkr. 100mm
4

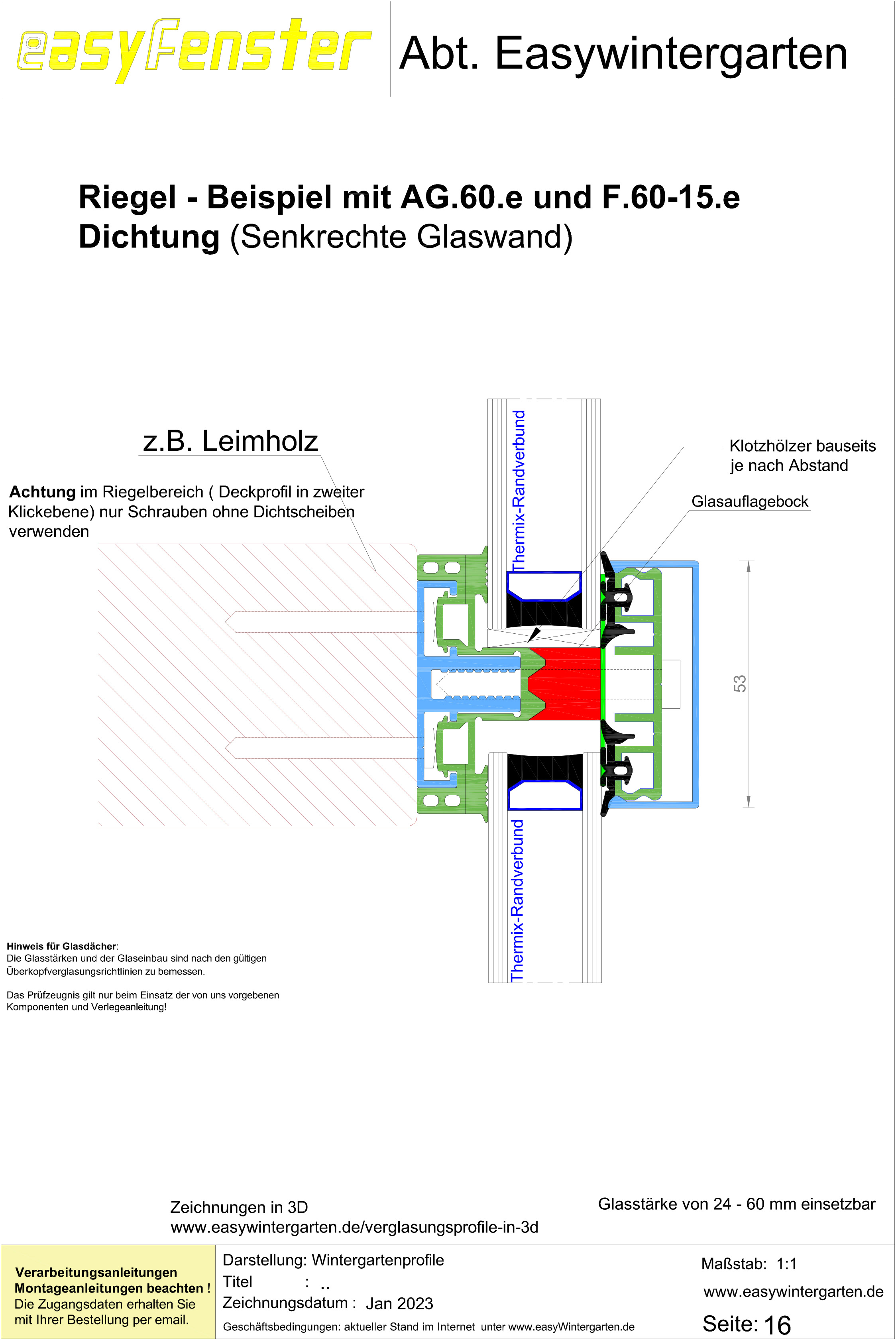

Aluauflageprofil mit großer isolierender Dichtung Riegel 60mm AG.60.e
Apr.14
Aluauflageprofil mit großer isolierender Dichtung Riegel 60mm
Aluauflageprofil mit großer isolierender Dichtung Riegel 60mm
5

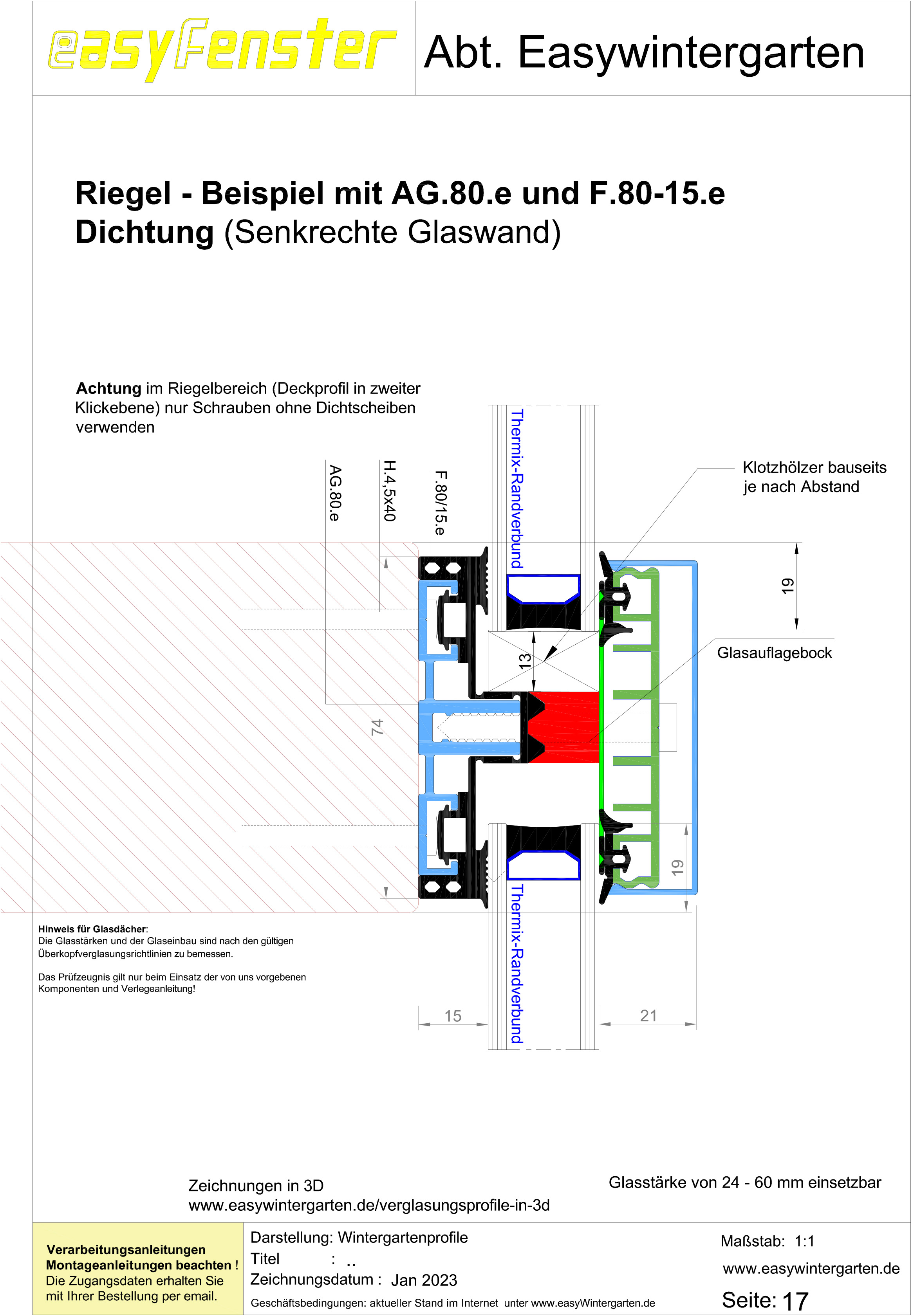

Aluauflageprofil mit großer isolierender Dichtung Riegel 80 mm AG.80.e
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Riegel 80mm
Aluauflageprofil mit großer isolierender Dichtung Riegel 80mm
6

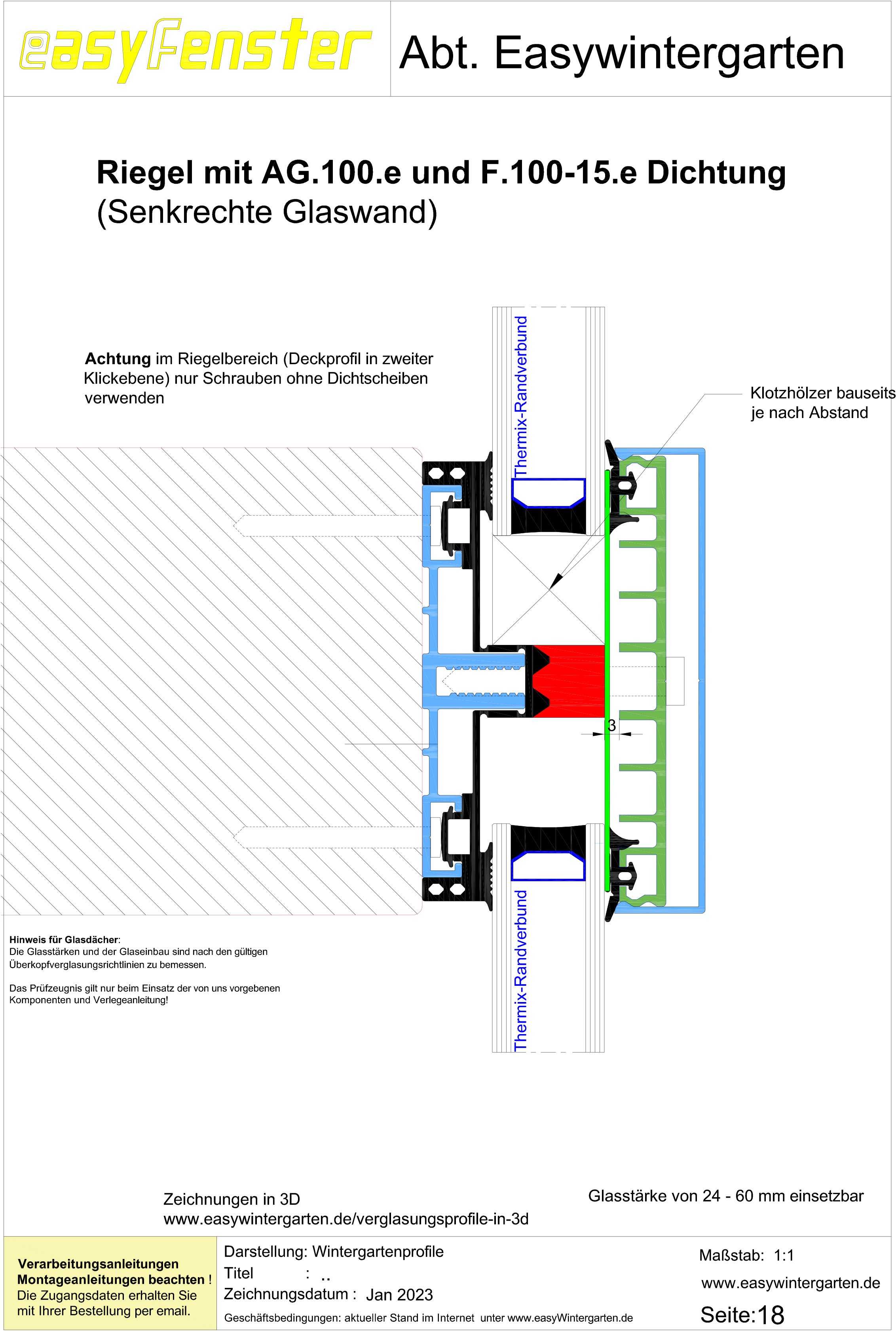

Aluauflageprofil mit großer isolierender Dichtung Riegel 100 mm AG.100.e
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Riegel 100mm
Aluauflageprofil mit großer isolierender Dichtung Riegel 100mm
7
Traufausbildung mit Traufendämmprofil und Stufenglas am Glasdach Isolierglas
Jan.17
Traufausbildung mit Traufendämmprofil und Stufenglas mit senkrechter Verglasung
Traufausbildung mit Traufendämmprofil und Stufenglas mit senkrechter Verglasung
7.1 Neu
Traufausbildung -NEU GEPRÜFT bis 5° Dachneigung -
mit Traufendämmprofil und Stufenglas am Glasdach (Glasdachprüfug PFB)
Jan.17
Traufe Glasdach für Dreifachglas
Traufe Glasdach für Dreifachglas
8
Traufausbildung mit Traufendämmprofil und Stufenglas ohne senkrechte Verglasung
Apr.14
Traufausbildung mit Traufendämmprofil und Stufenglas ohne senkrechte Verglasung
Traufe am Glasdach
8.1

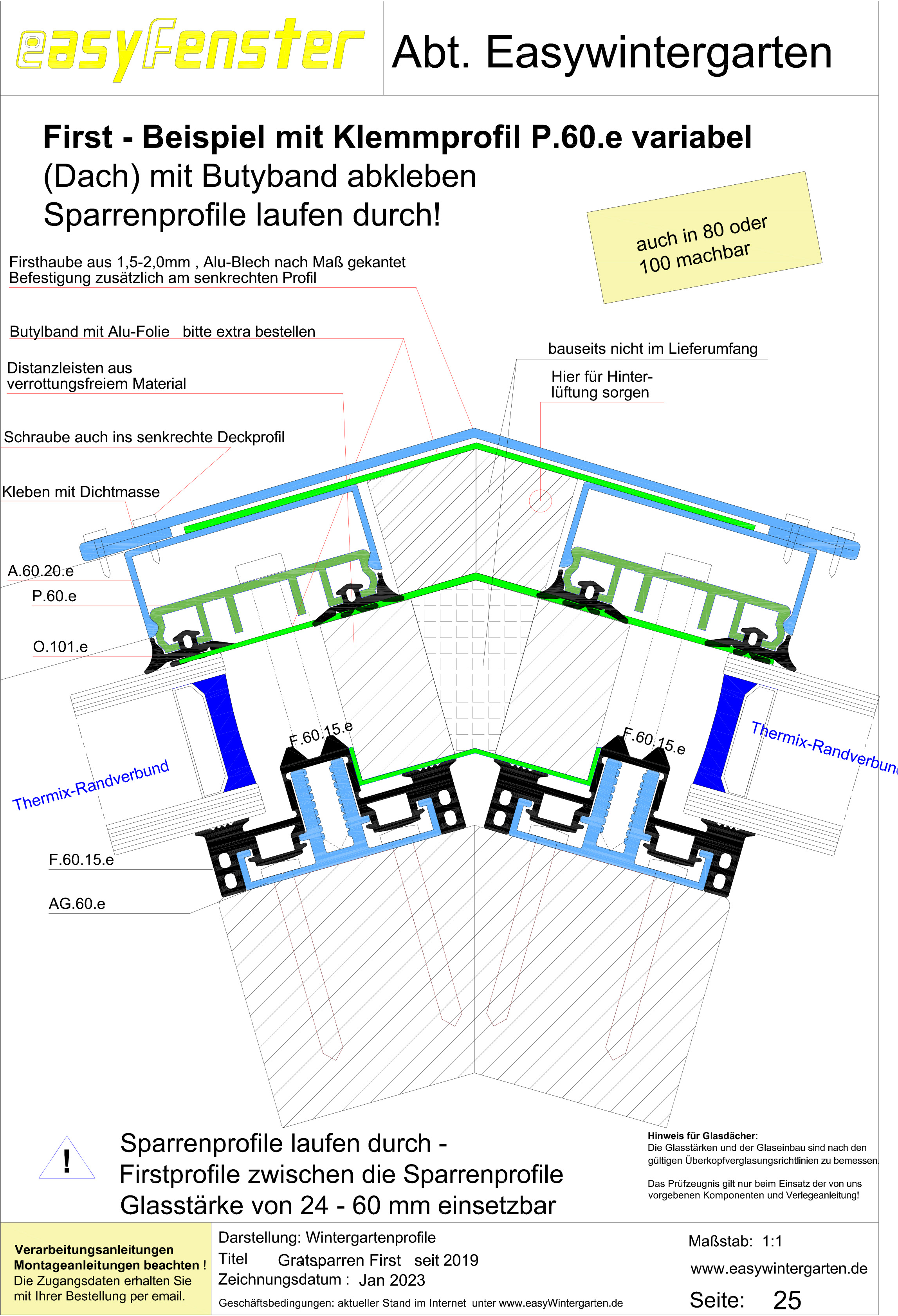

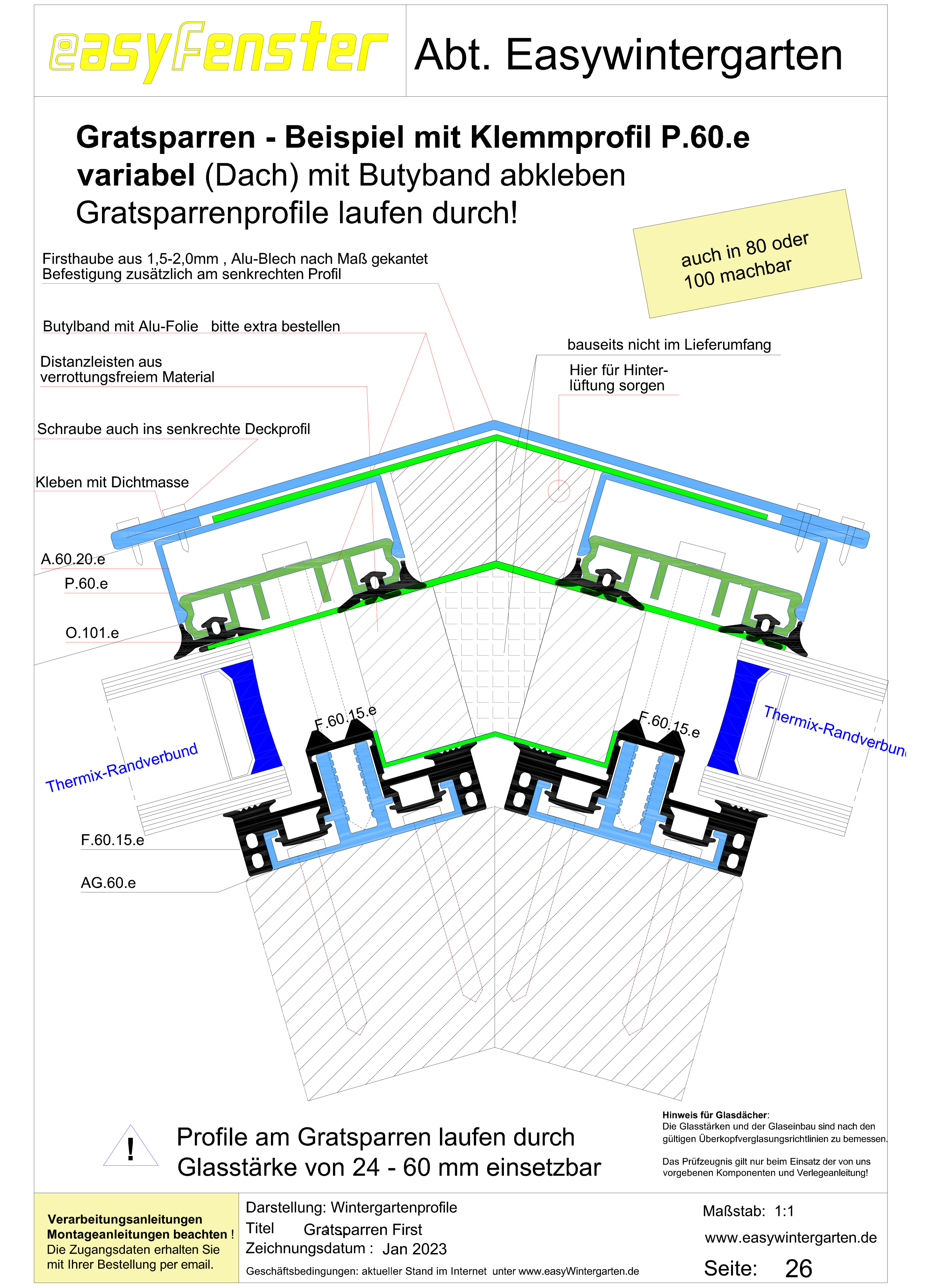

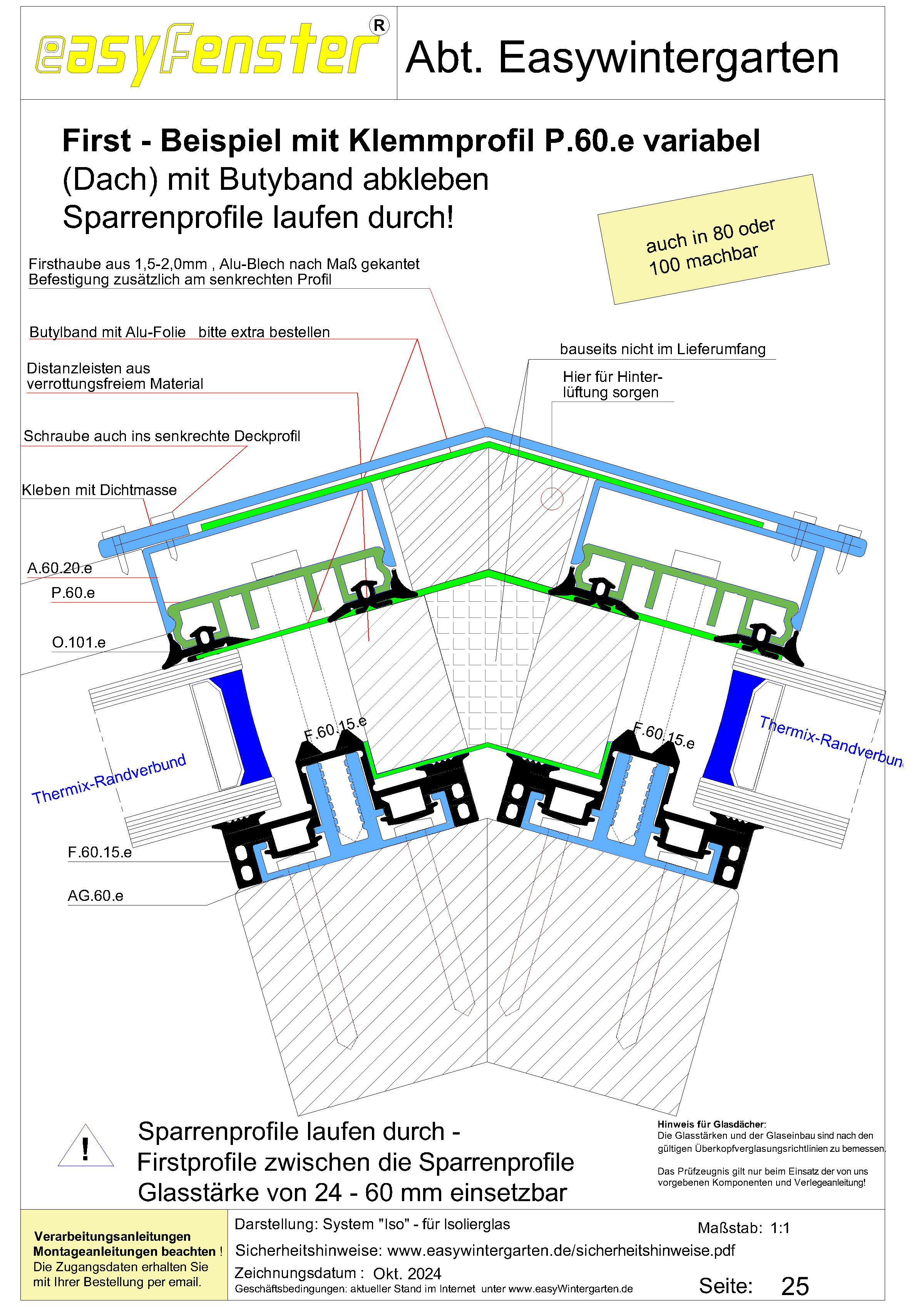

Gratsparren und First bei Isolierglas
Jan.17
Gratsparren und Firstlösung beim Glasdach
First oder Gratsparren bei Isolierverglausungen
9

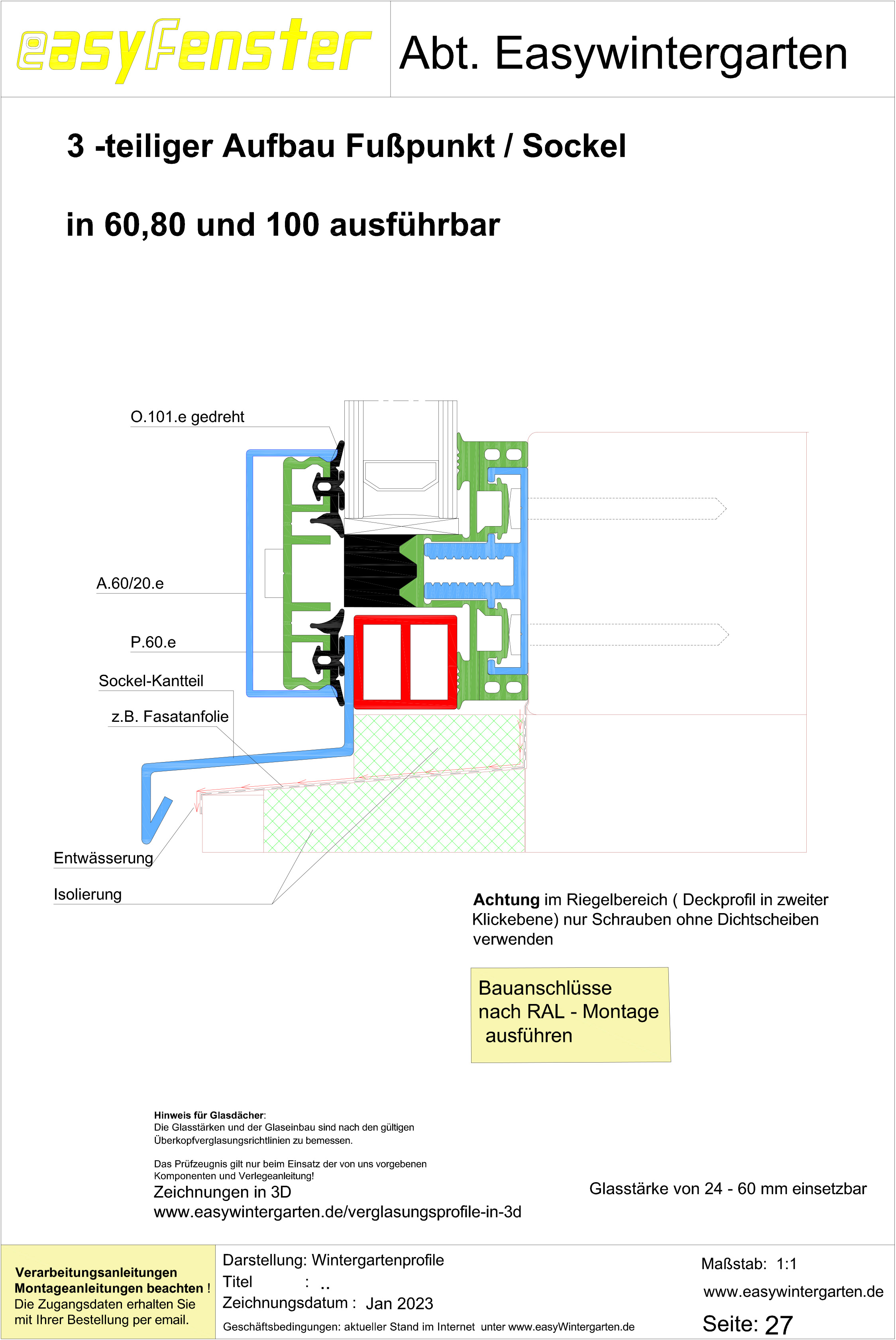

Aluauflageprofil mit großer isolierender Dichtung Fußpunkt - Sockel mit AG 60
Jan. 17
Aluauflageprofil mit großer isolierender Dichtung Fusspunkt Sockel
Glaswand Sockel
10

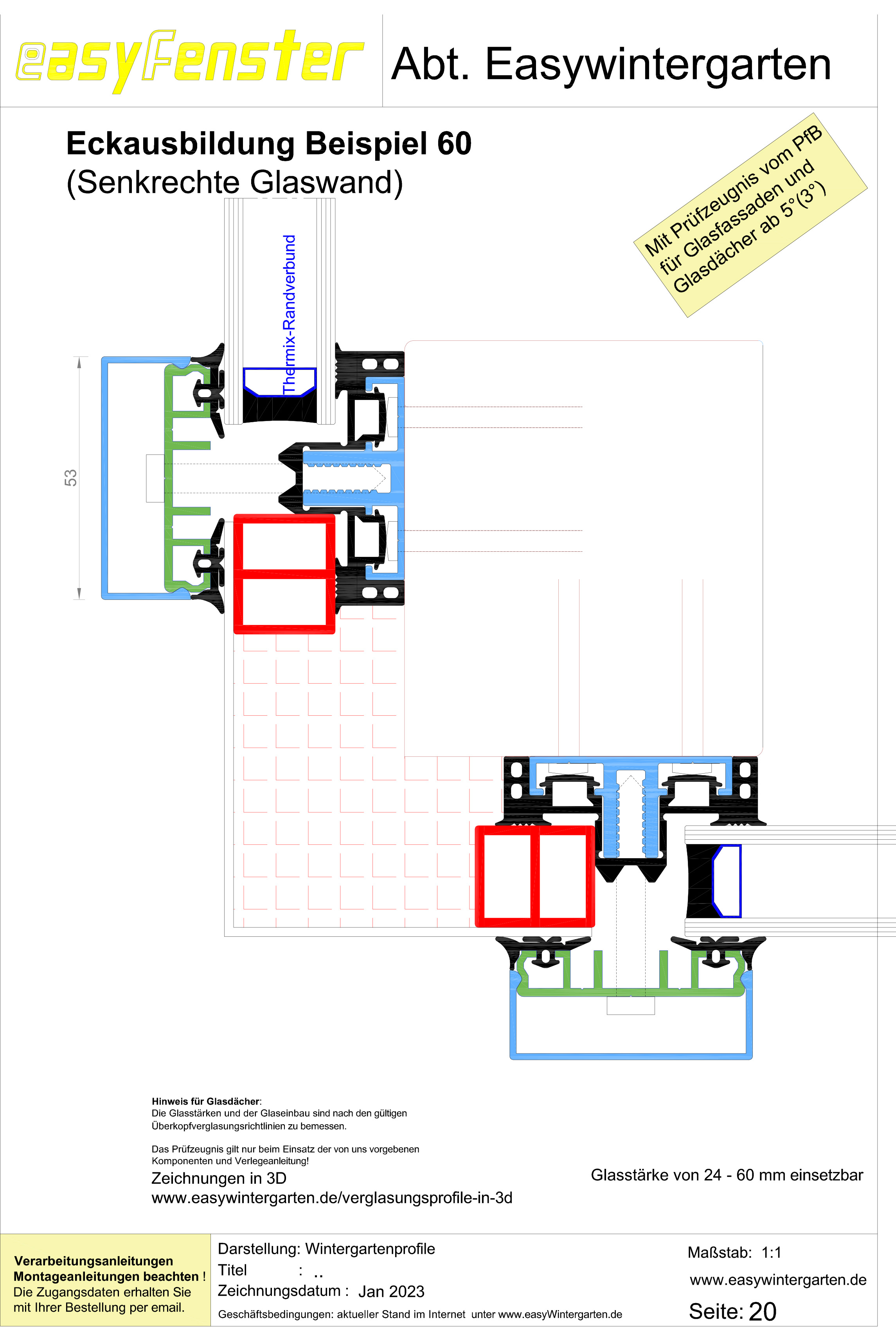

Aluauflageprofil mit großer isolierender Dichtung - Eckausbildung 90°
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung
11
Aluauflageprofil mit großer isolierender Dichtung - Eckausbildung 90° Sonder
Apr.14
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung
12

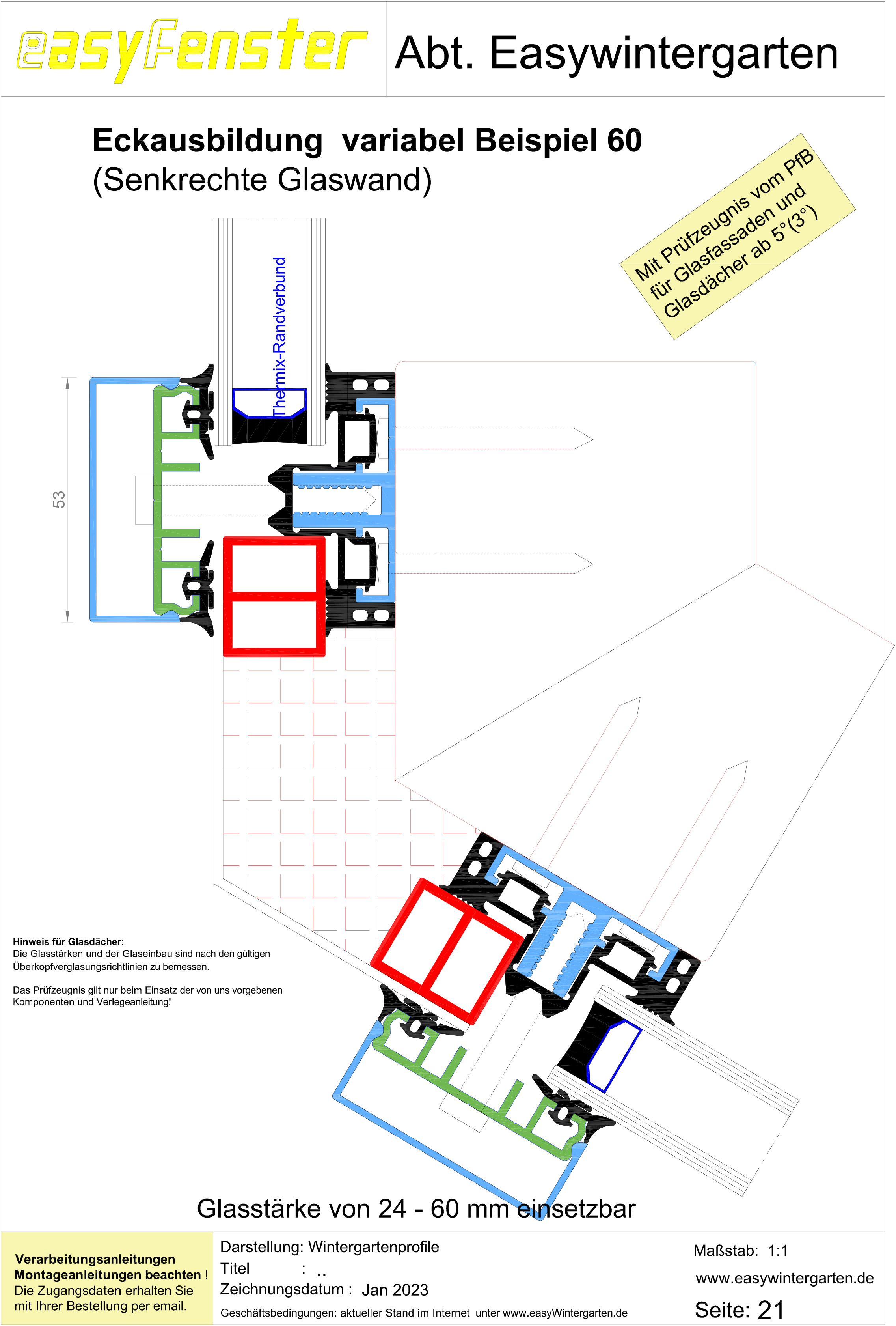

Aluauflageprofil mit großer isolierender Dichtung Eckausbildung schräg
Jan.17
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung schräg
Aluauflageprofil mit großer isolierender Dichtung Eckausbildung schräg
13
Aluauflageprofil mit großer isolierender Dichtung - Anschluss Wand seitl.
Jan. 17
Aluauflageprofil mit großer isolierender Dichtung Wandanschluss
Aluauflageprofil mit großer isolierender Dichtung Wandanschluss
14

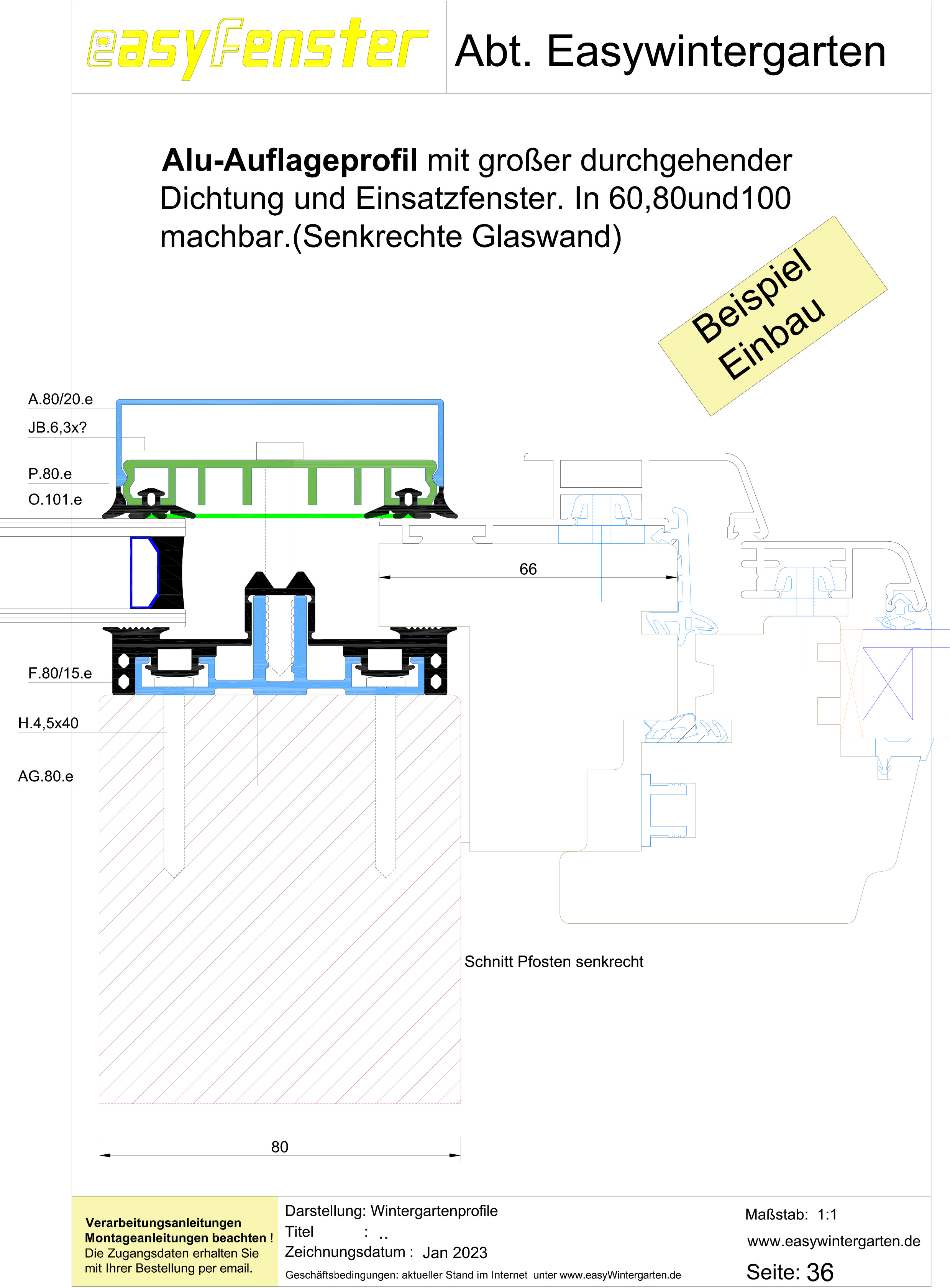

Aluauflageprofil mit großer isolierender
Dichtung Einsatzfenster Holz Alu
Apr.14
Aluauflageprofil mit großer isolierender Dichtung Einsatzfenster
Aluauflageprofil mit großer isolierender Dichtung Einsatzfenster
15
Aluauflageprofil mit großer isolierender
Dichtung Einsatzfenster Holz
Apr.14
Aluauflageprofil mit großer isolierender Dichtung Einsatzfenster Holz
.
16
Aluauflageprofil mit großer isolierender
Dichtung - Beschattung montieren an Glasfassade
Apr.14
Aluauflageprofil mit großer isolierender Dichtung - Beschattung
Aluauflageprofil mit großer isolierender Dichtung - Beschattung

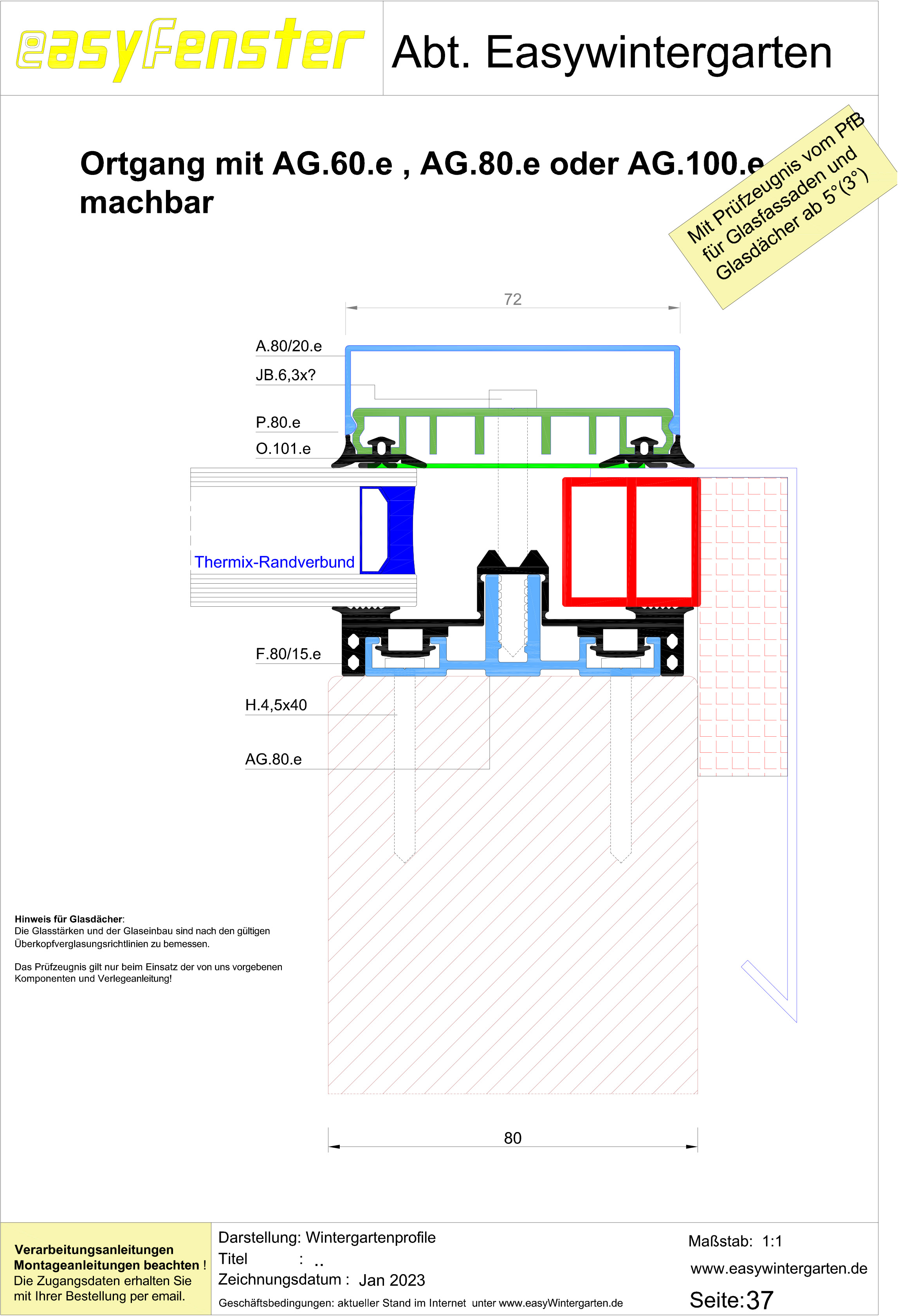

17
Aluauflageprofil mit großer isolierender

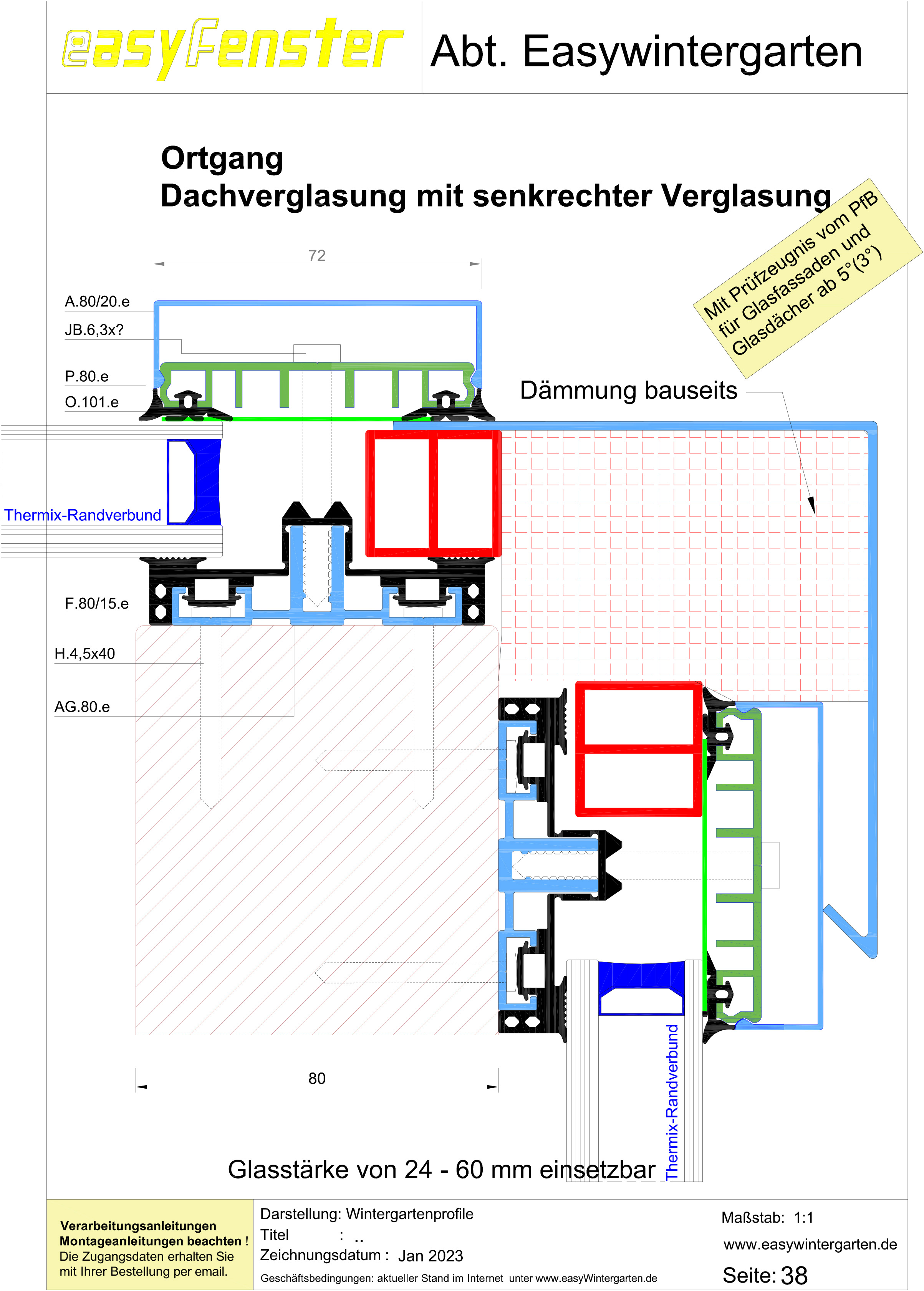

Dichtung - Glasdach Ortgang
Apr.14
Ortgang Aluauflageprofil mit großer isolierender Dichtung
Ortgang Aluauflageprofil mit großer isolierender Dichtung
18
Aluauflageprofil mit großer isolierender
Dichtung - Ortgang Glasdach zu senkrechter Glaswand
Apr.14
Auflageprofil Ortgang senkrechte Verglasung
Auflageprofil Ortgang senkrechte Verglasung
19

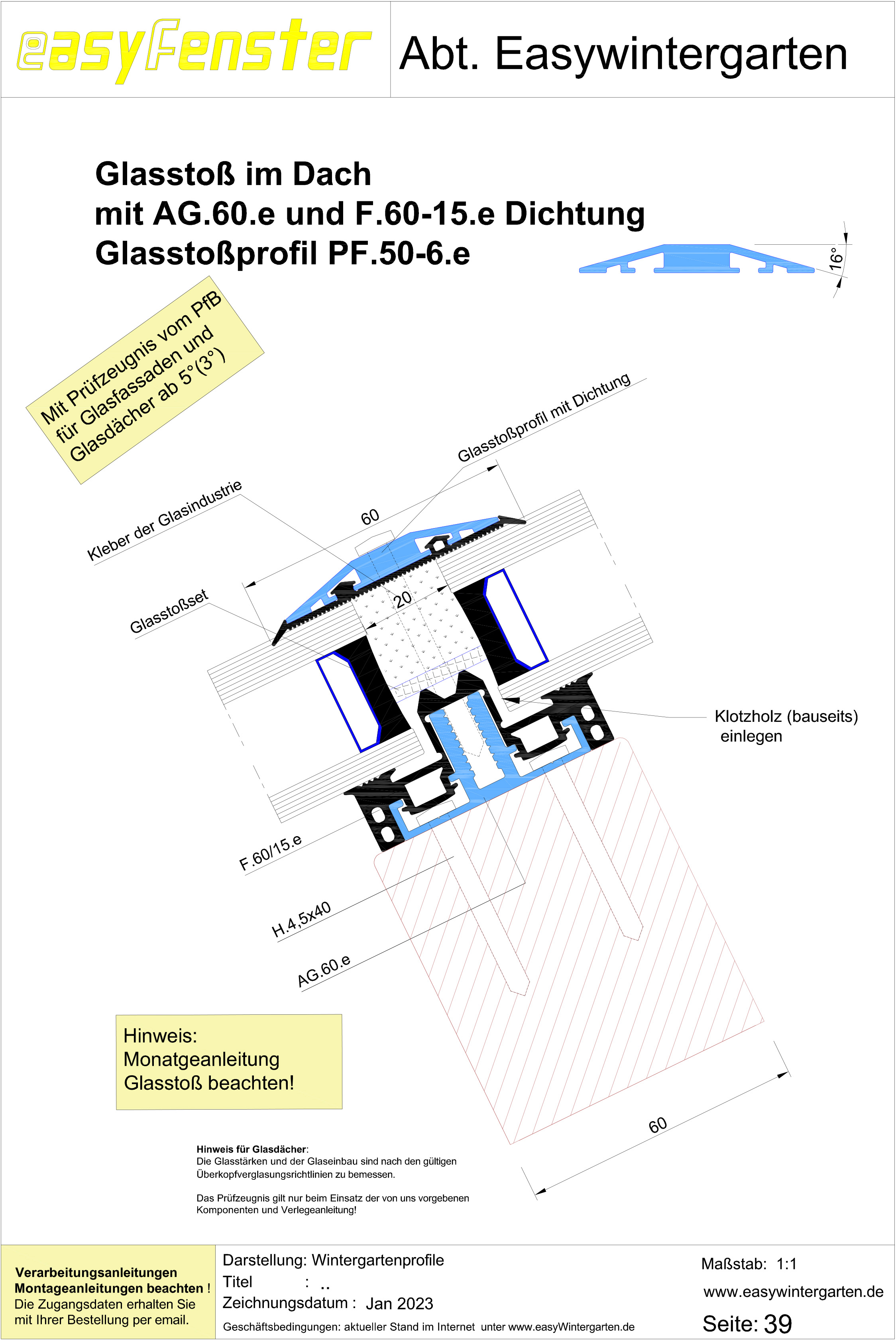

Aluauflageprofil mit großer isolierender
Dichtung - Glasstoss am Glasdach mit AG.60.e
Apr.14

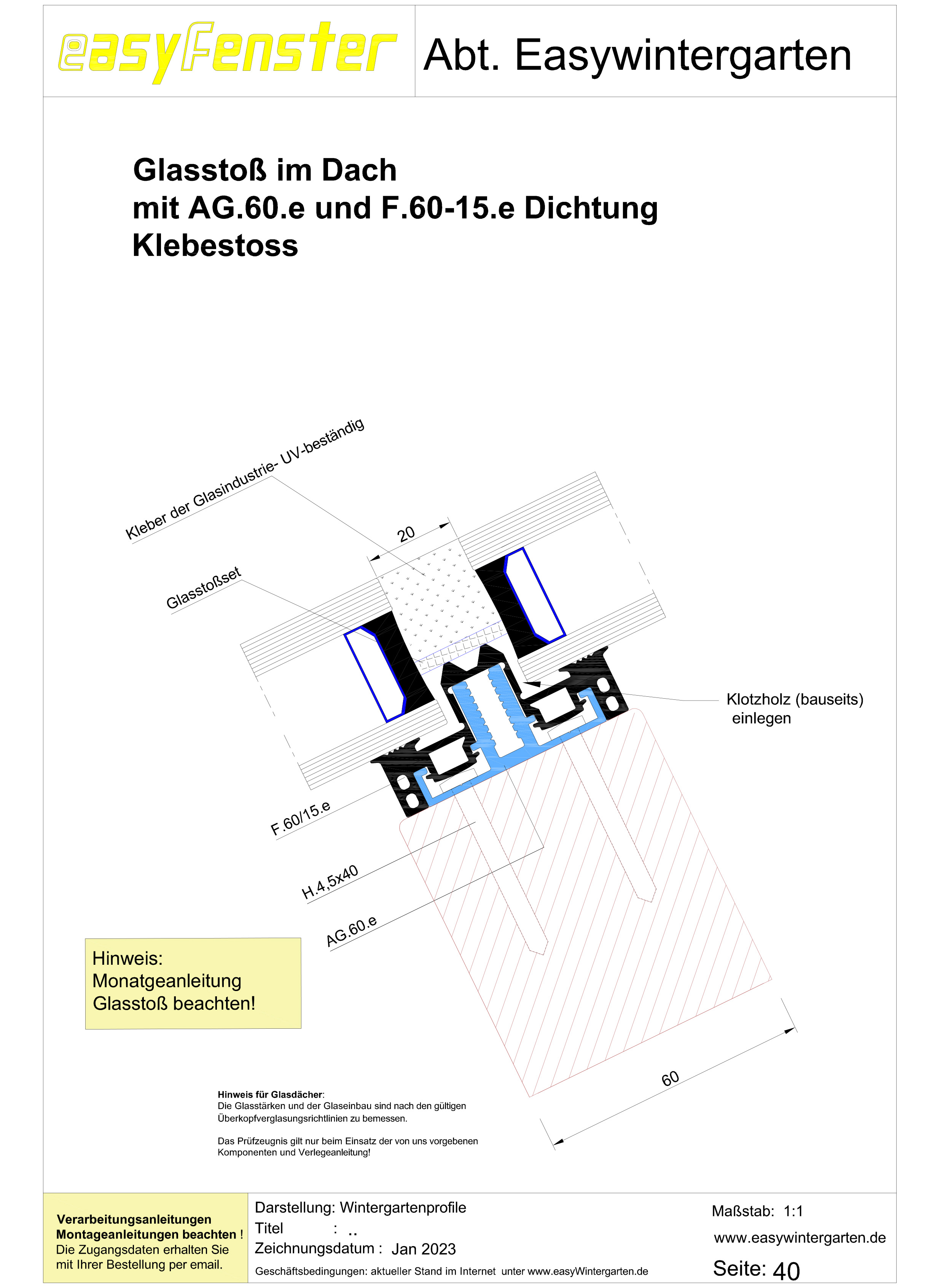

Glasstoss Aluauflageprofil mit großer isolierender Dichtung
Glasstoss Aluauflageprofil mit großer isolierender Dichtung
20
Aluauflageprofil mit großer isolierender
Dichtung - Dachfenstereinbau am Glasdach
Apr.14
Aluauflageprofil mit großer isolierender Dichtung Lüftungsfenster
Aluauflageprofil mit großer isolierender Dichtung Lüftungsfenster


EasyFenster-Beratung

Hotline anrufen

Detailzeichnungen

Zurück zur Übersicht



Achtung: Die dargestellten Glasstärken und Holzquerschnitte sind für jedes Projekt statisch neu zu berechnen! Die Anschlussdetails (Fußpunkt, Wandanschluß...) müssen immer nach den RAL Richtlinien erfolgen. Hier haben Sie die Möglichkeit, Dokumente als PDF-Dokument zu öffnen oder zu drucken.
