Profilanordnung Verlegeanleitung für Glasauflageprofile

Thermo Kunststoff Auflageprofile im Dachbereich

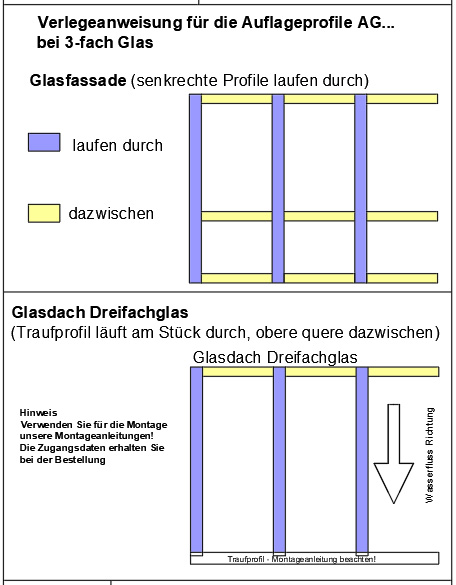

Hier sehen Sie einen Standardaufbau für die Anordnung von Thermo Kunststoff Auflageprofilen IG 60-100 im Dachbereich, beim Einsatz des Traufendämmprofiles T50K

Die Zeichnung zum Ausdrucken als pdf finden Sie am Rand des Bildes

Klicken Sie auf das Bild um eine Großansicht zu sehen

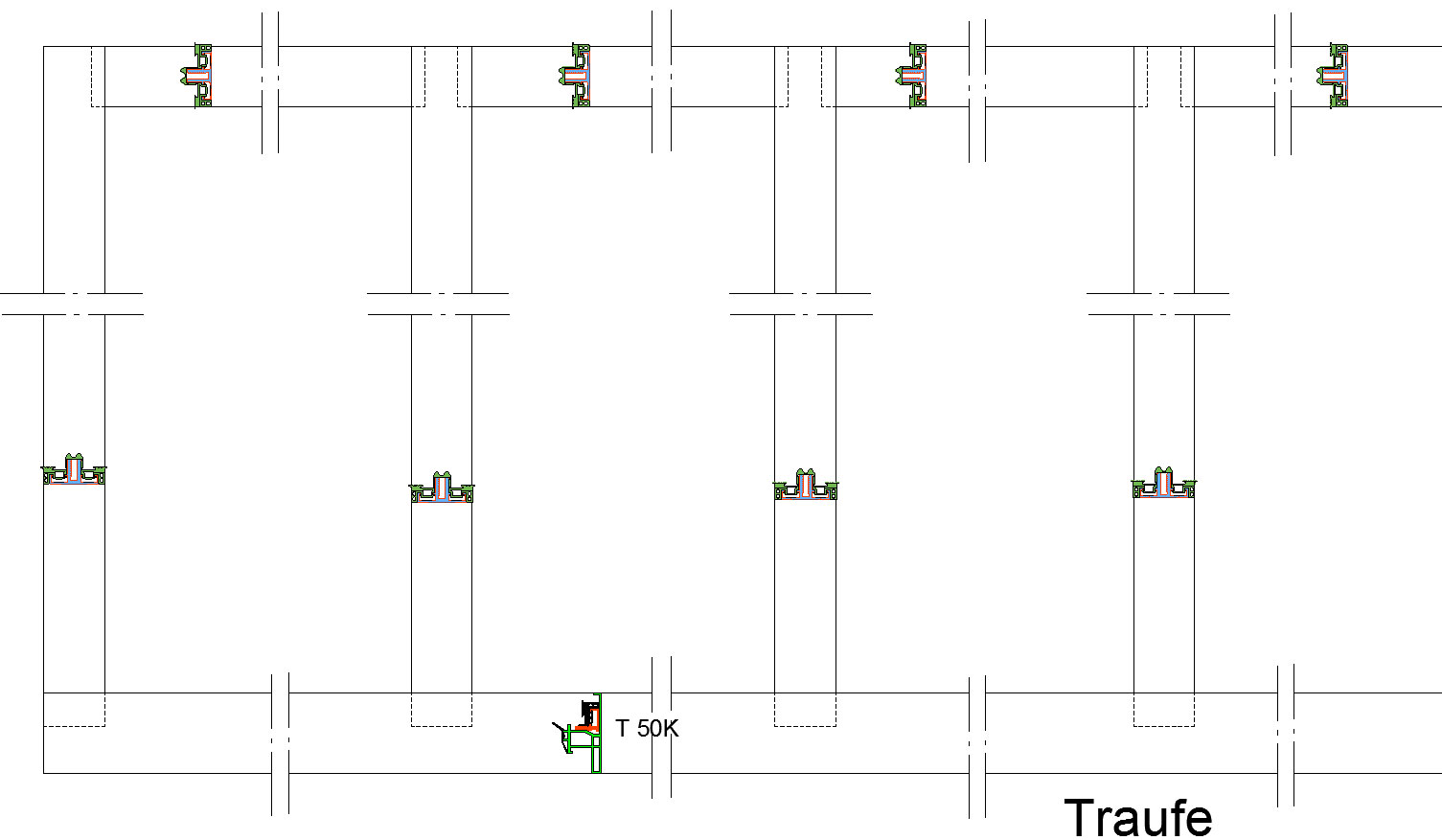

Alu- Auflageprofile
im Dachbereich

Hier sehen Sie einen Standardaufbau für die Anordnung von Alu Auflageprofilen AG 60-100 im Dachbereich, beim Einsatz des Traufendämmprofiles T50K

Die Zeichnung zum Ausdrucken als pdf finden Sie am Rand des Bildes

Klicken Sie auf das Bild um eine Großansicht zu sehen

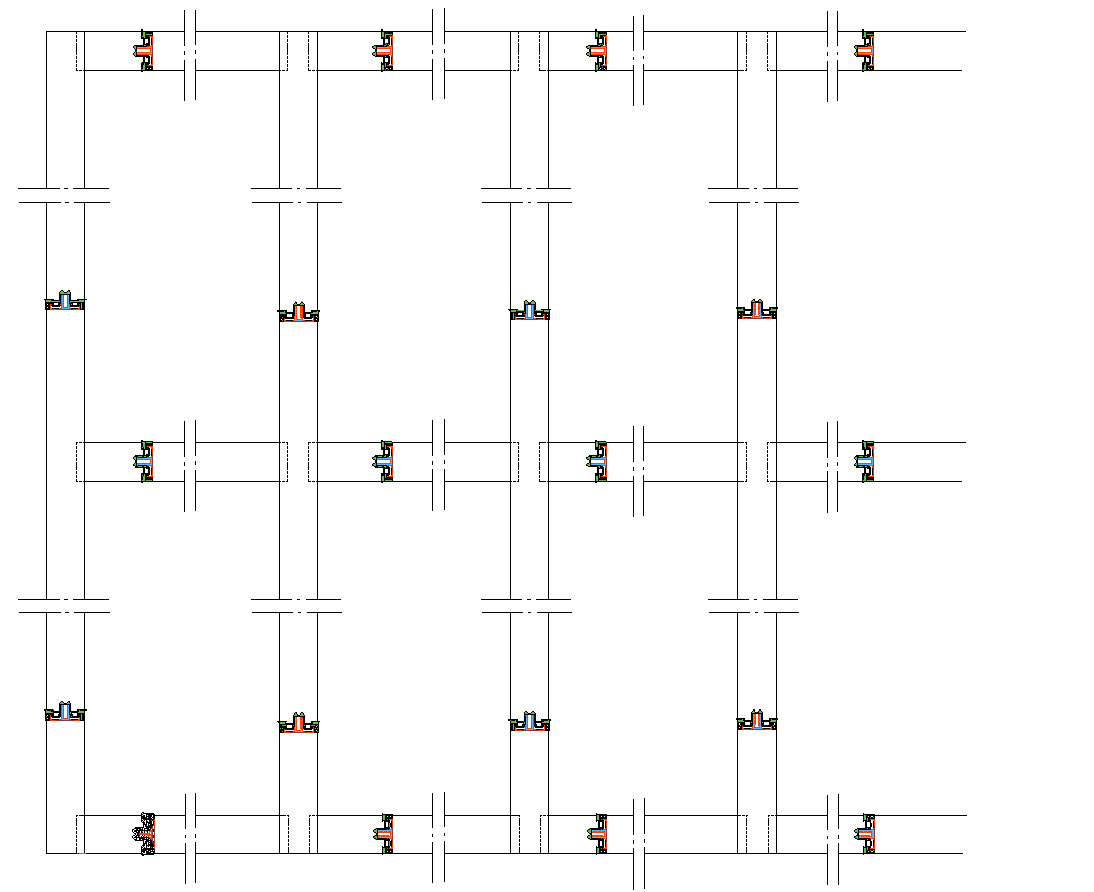

Kunststoff- oder Alu- Auflageprofile
im senkrechten Bereich - Fassade

Hier sehen Sie einen Standardaufbau für die Anordnung von Thermo Kunststoff und Alu-Auflageprofilen IG 60-100 und
AG 60-100 im senkkrechten Bereich - Glasfassade

Die Zeichnung zum Ausdrucken als pdf finden Sie am Rand des Bildes

Klicken Sie auf das Bild um eine Großansicht zu sehen

Stoßbereich Thermoprofile

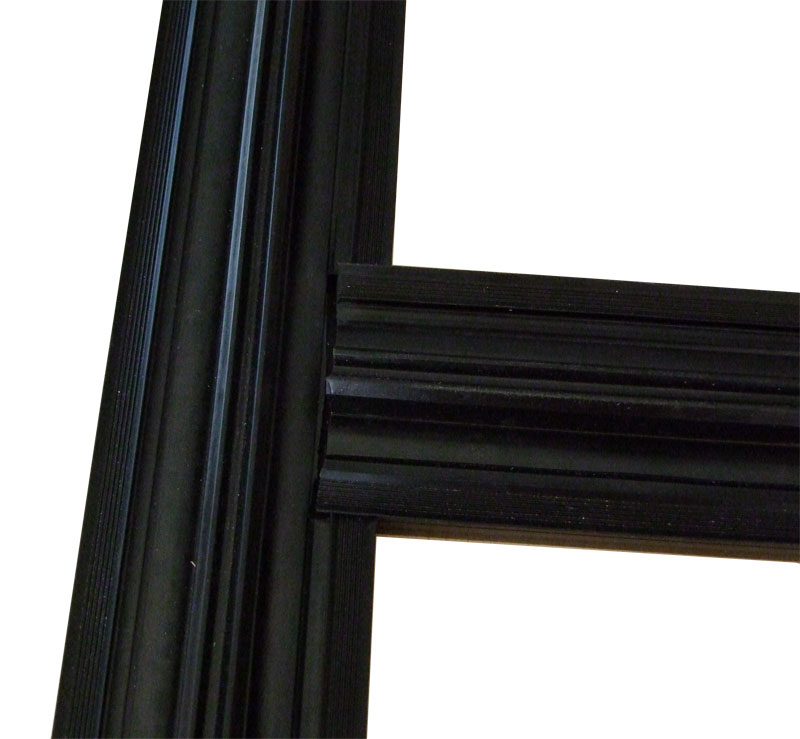

Hier sehen Sie eine Stoßverbindung bei Thermo Kunststoff IG.e 60-80 Profilen

Klicken Sie auf das Bild um eine Großansicht zu sehen.

So ist der Kreuzungsbereich dauerhaft dicht, Kondensat kann ungehindert über die senkrechten Profile abfliesen.

.

Stoßbereich Alu Auflageprofil

Hier sehen Sie eine Stoßverbindung bei den Aluauflageprofilen mit großer Dichtung 60-100mm Profilen

Klicken Sie auf das Bild um eine Großansicht zu sehen.

So ist der Kreuzungsbereich dauerhaft dicht, Kondensat kann ungehindert über die senkrechten Profile abfliesen.

.
