Wintergartenverglasung - Dachverglasung mit Detailzeichnungen als CAD

Detailschnitte für Wintergartenverglasungen, Dachverglasung oder Pfosten Riegel Verglasung mit Isolierglas für den Wohnbereich

Hier finden Sie Details für die Wintergartenverglasung oder Dachverglasung, schauen Sie einfach die Detail an! Die Details von Dachverglasung oder Wintergartenverglasung sind im Modell als Thermo Auflageprofilen und Alu Verlegeprofilen mit großer isolierender Dichtung dargestellt. Sie können aber auch Alu Verlegeprofile - großer isolierender Dichtung und Dämmblock für Glas mit Ug kleiner 1,0 einsetzen, hier werden  noch Zusatzteile benötigt. Die Wintergartenverglasung können auch mit zusätzlich gedämmten Wintergartenprofilen für Energiesparglas Dreifachglas ausgeführt werden. Nach Alu Glasklemmprofile AG... geprüfte Profile und Thermoauflageprofile IG... geteilt. Legende - Einzelne Details als 3D Modell

Wintergartenverglasung - Dachverglasung Details per CAD - Detailsschnitte


Sie haben Fragen zu Details von Wintergartenverglasung - Dachverglasung, dann rufen Sie uns an, wir helfen gerne weiter. Nutzen Sie auch unsere Videos mit Details



Hier sehen Sie nur Beispiele, verwenden Sie für den Bau immer die Wintergartenverglasungen Detailzeichnungen in unserem Gesamtkatalog

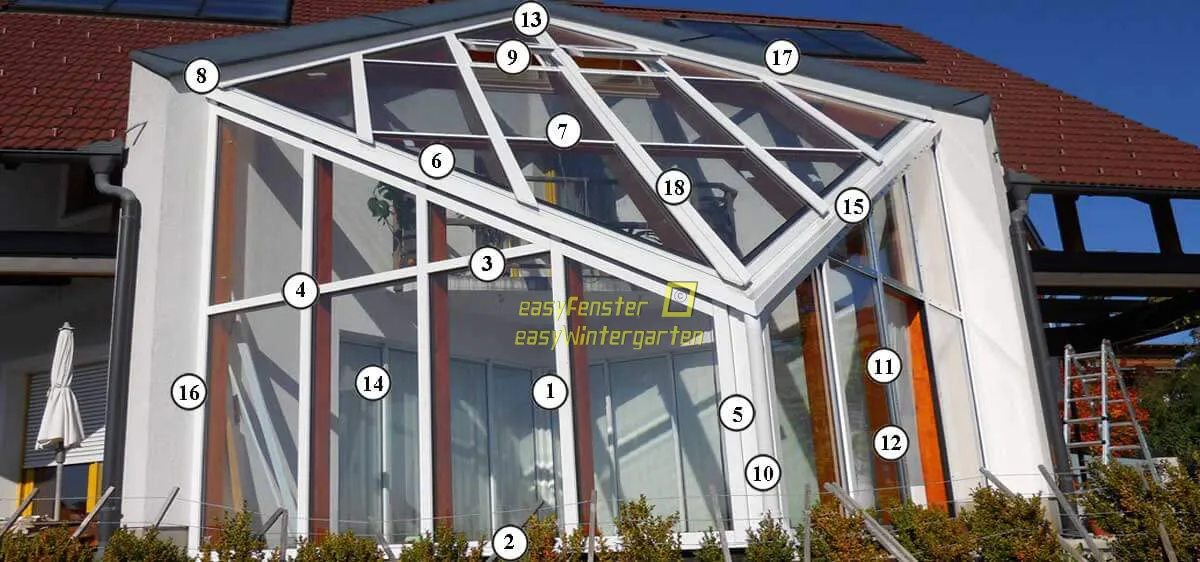

Details Wintergartenverglasung - Details Dachverglasung

Nr.
Wintergartenverglasung / Fassadenverglasungen
Aluaflageprofil mit großer Dichtung
Details
3D
1
Mittelpfosten mit Glas senkrechte Verglasung - Wintergartenverglasung
Jpg
3d
2
Sockel - Bodenanschluss senkrechte Verglasung - Wintergartenverglasung
Jpg
.
3
Querriegel senkrechte Verglasung - Wintergartenverglasung

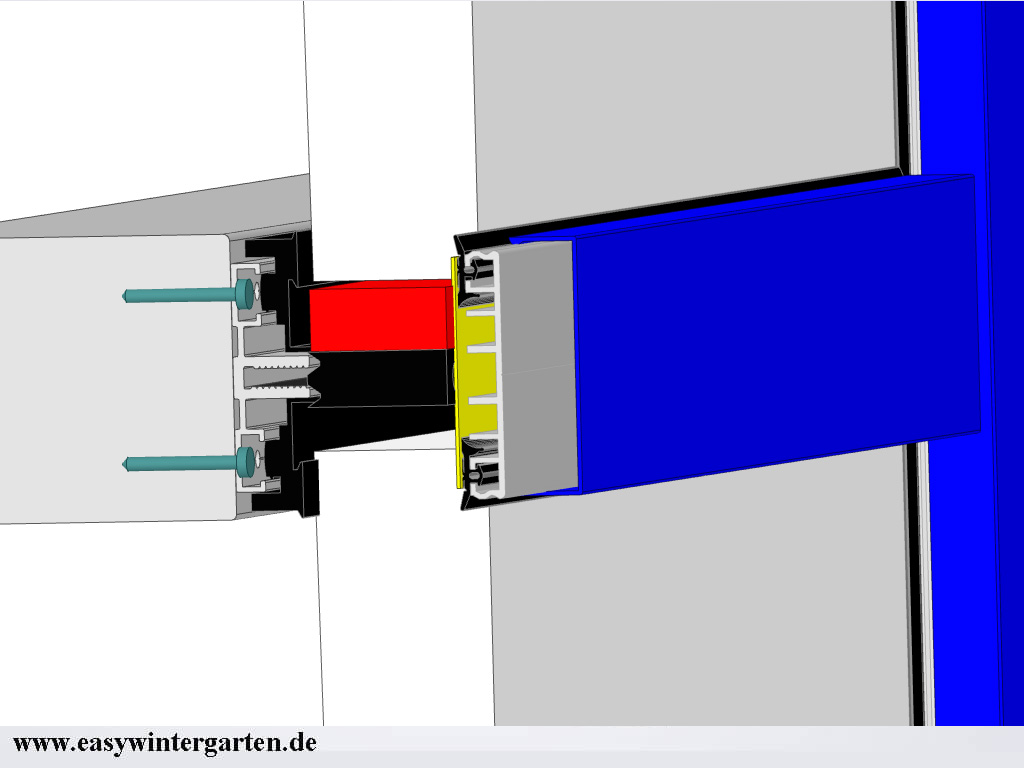

Wintergarten Glasfassade Querriegel mit Glasklemmprofile - Vergrößerung
.
4

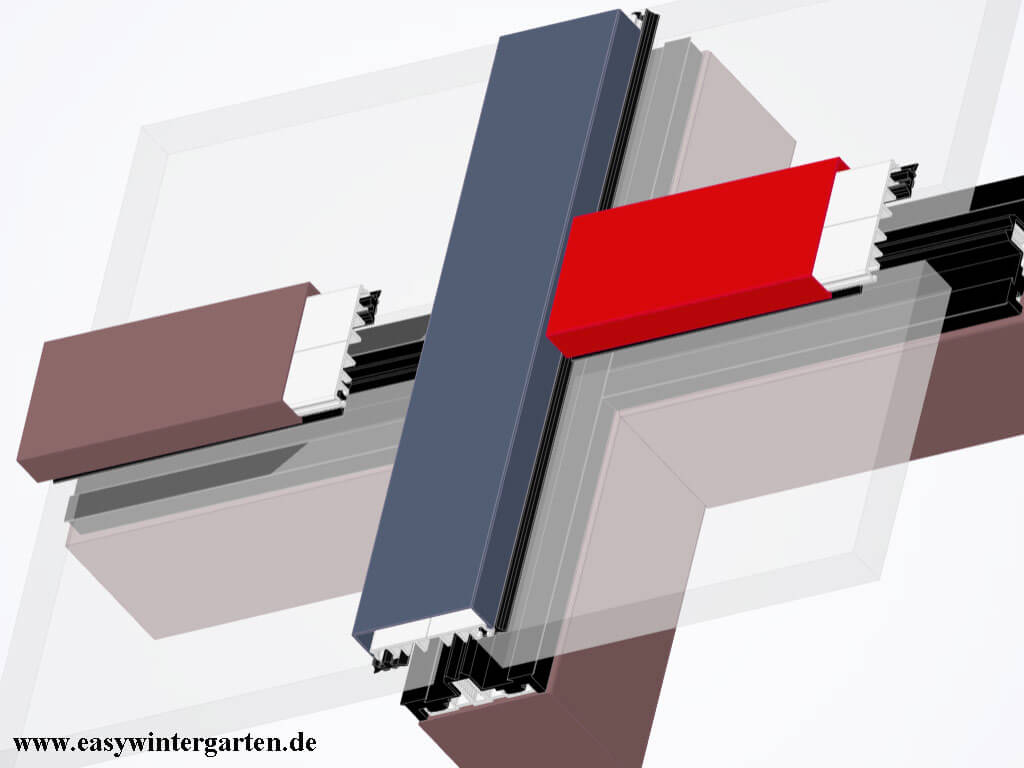

Pfosten Riegel Verbindung - Wintergartenverglasung
Jpg
3d
5

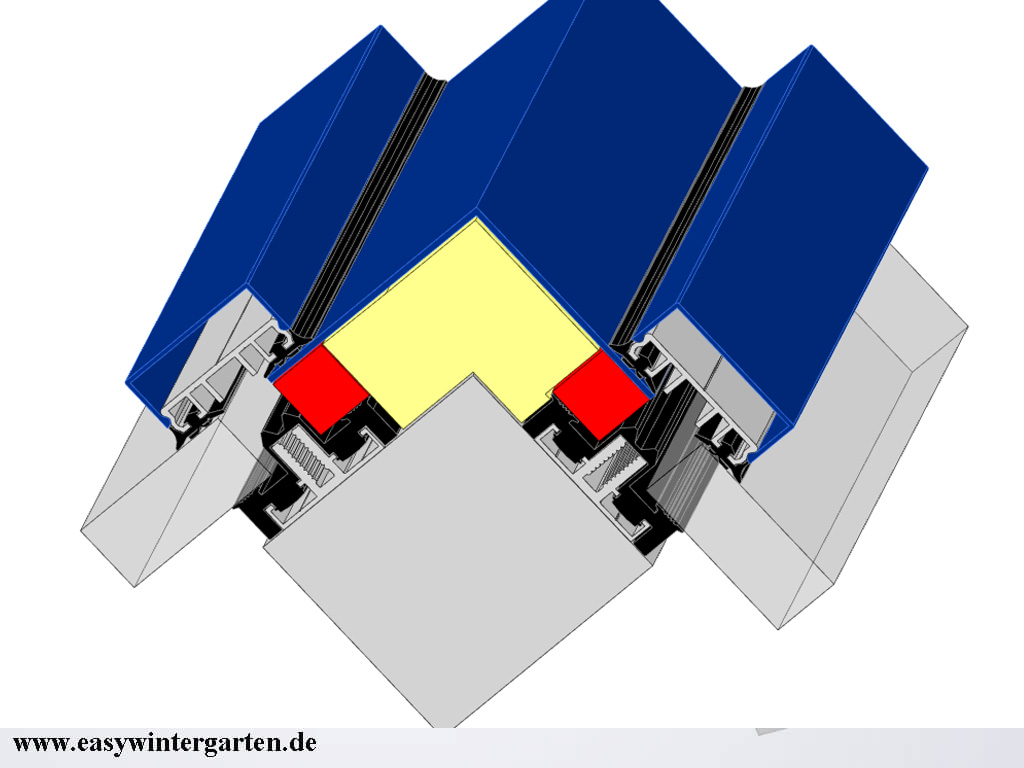

Eckpfosten 90 Grad senkrechte Verglasung - Wintergartenverglasung
Jpg
3d
6
Traufausbildung am Glasdach - Dachverglasung
Jpg
3d
7

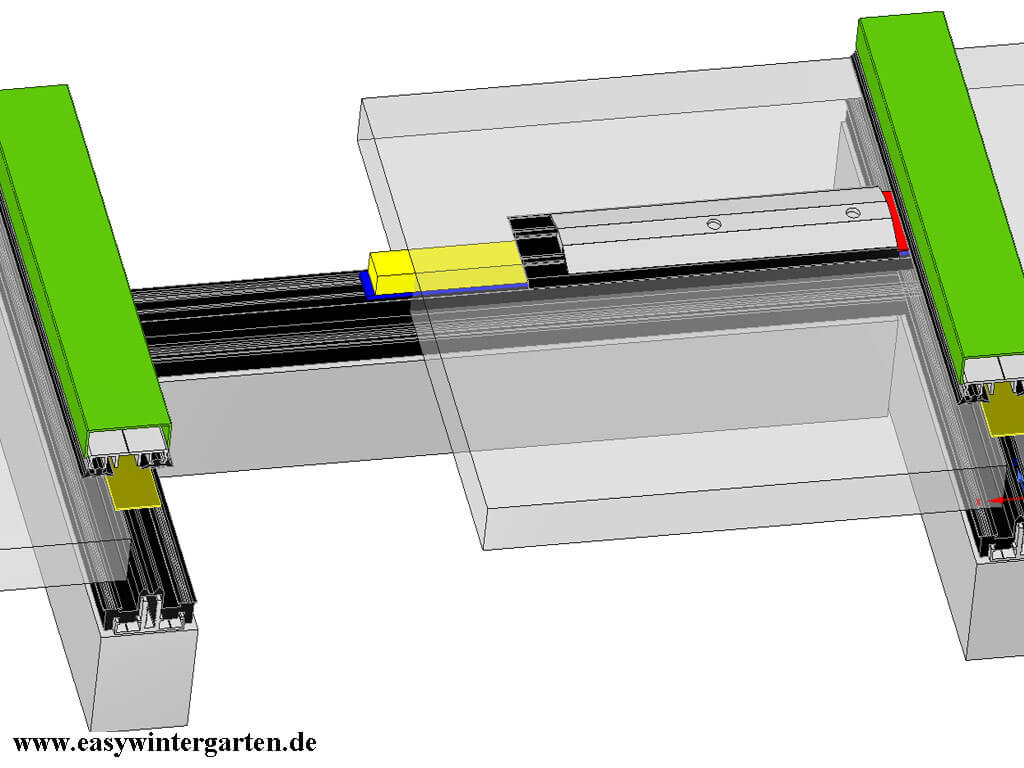

Glasstoß am Glasdach - Dachverglasung
Jpg
.
8

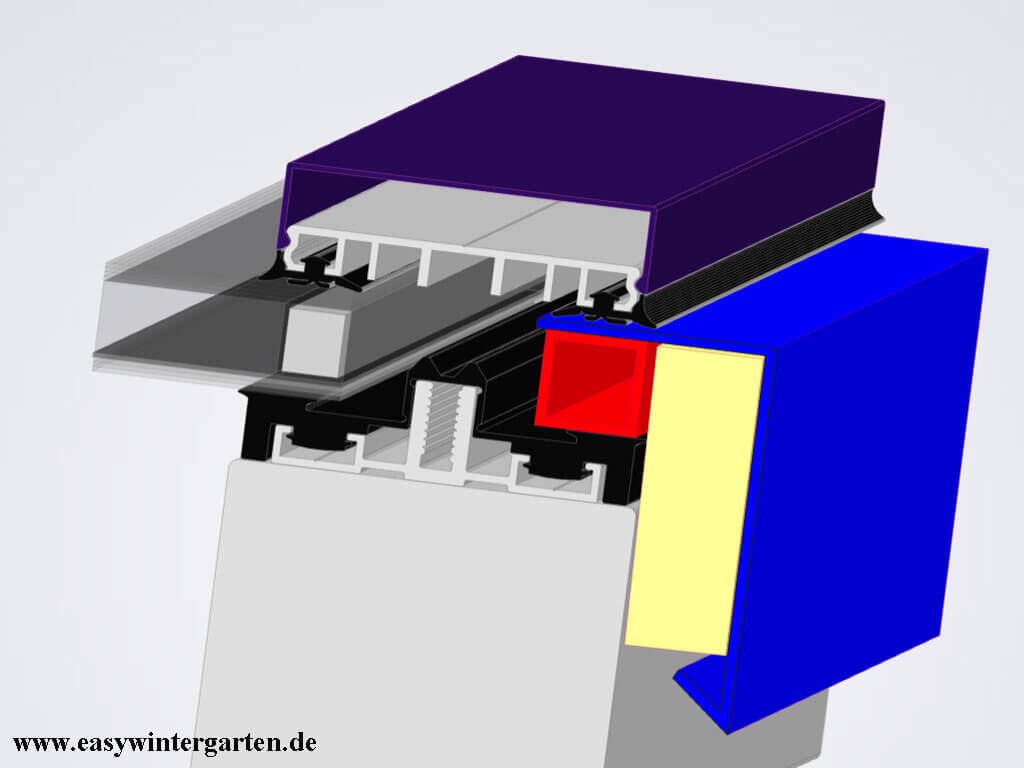

Ortgang Glasdach Beispiel 1
Jpg
3d
9

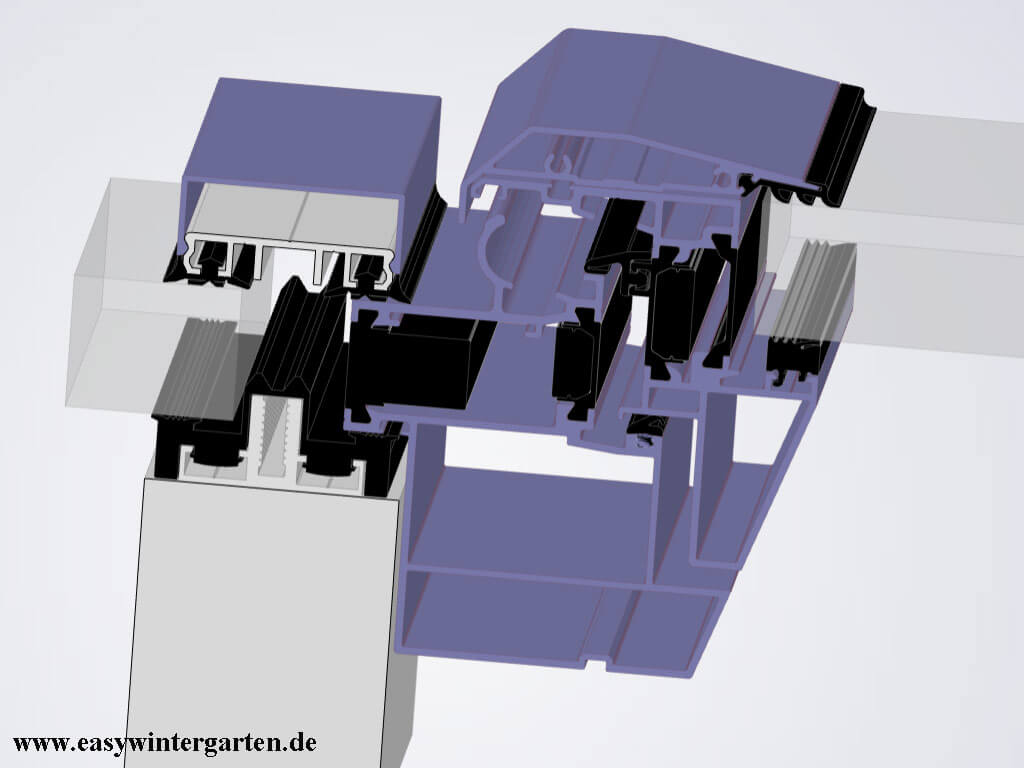

Lüftungsfenster- Dachfenster Einbau
Jpg
3d
10
Eckpfosten variabel bei senkrechter Verglasung
Jpg
3d
11

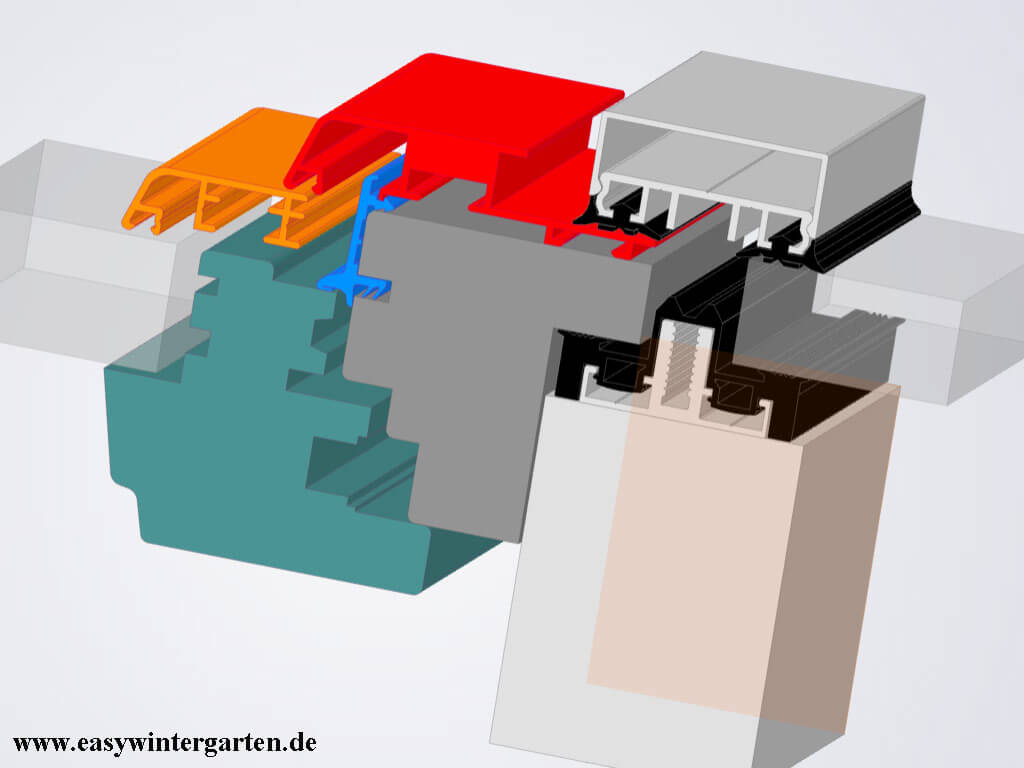

Fenster Einbau in Holz Aluminium
Jpg
.
12

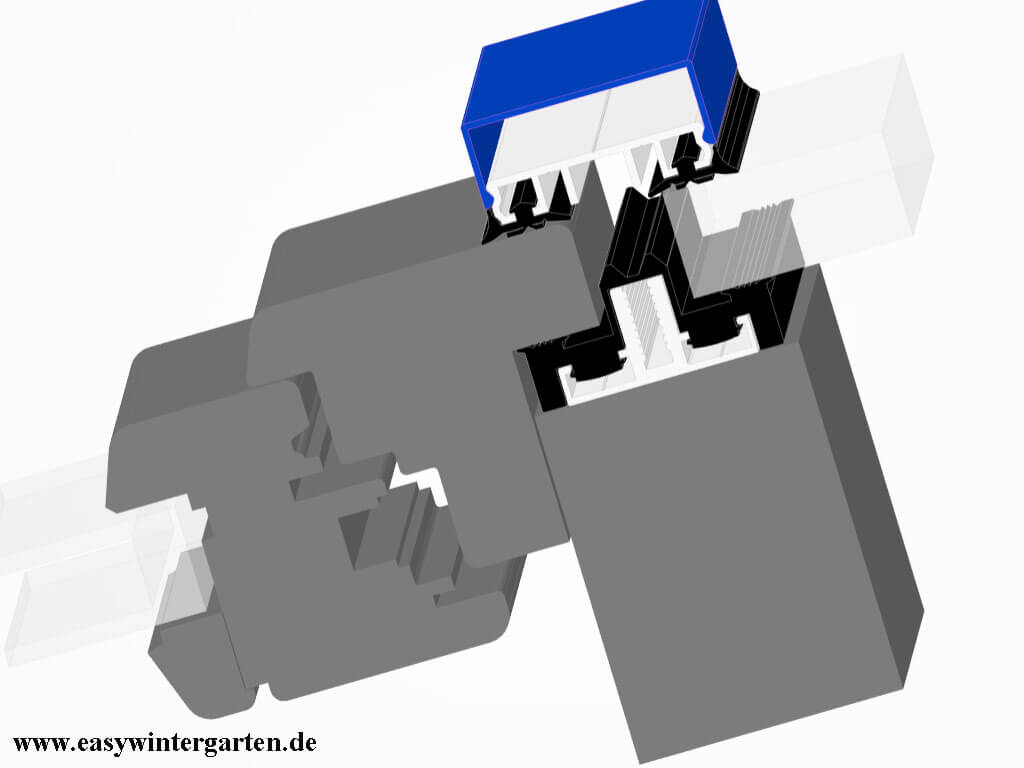

Einsatzfenster Holz - Glasfassade
Jpg
.
13

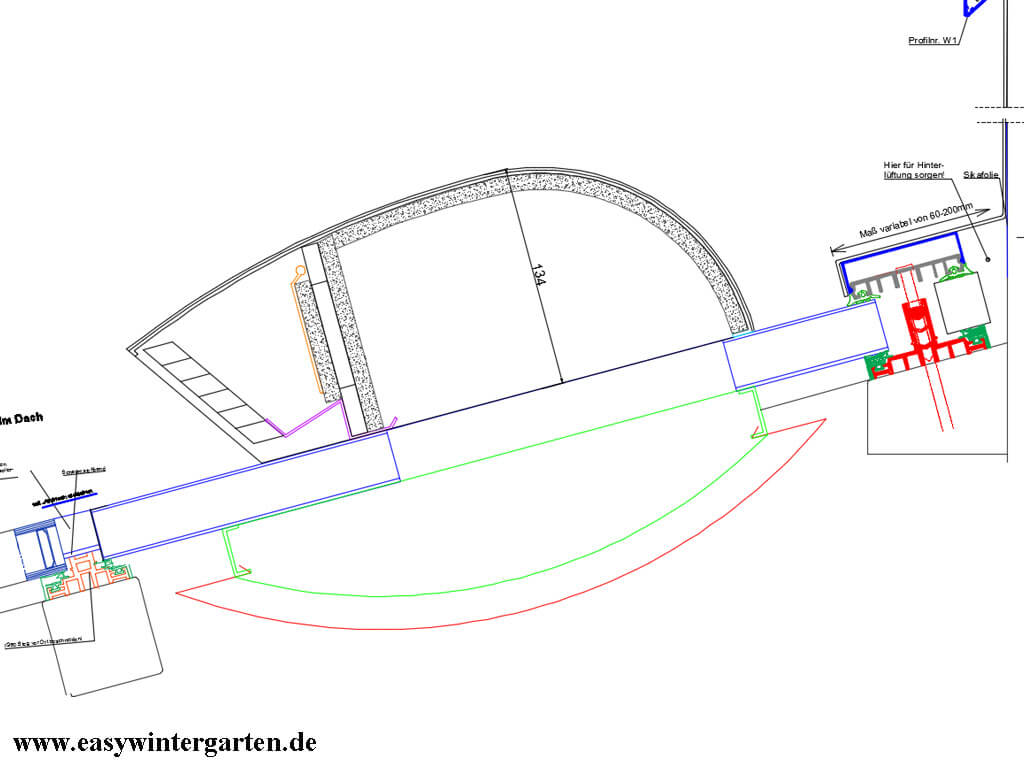

Dachlüfter im Glasdach Einbau
Jpg
.
14
Mittelsparren im Glasdach - Dachverglasung
Jpg
.
15

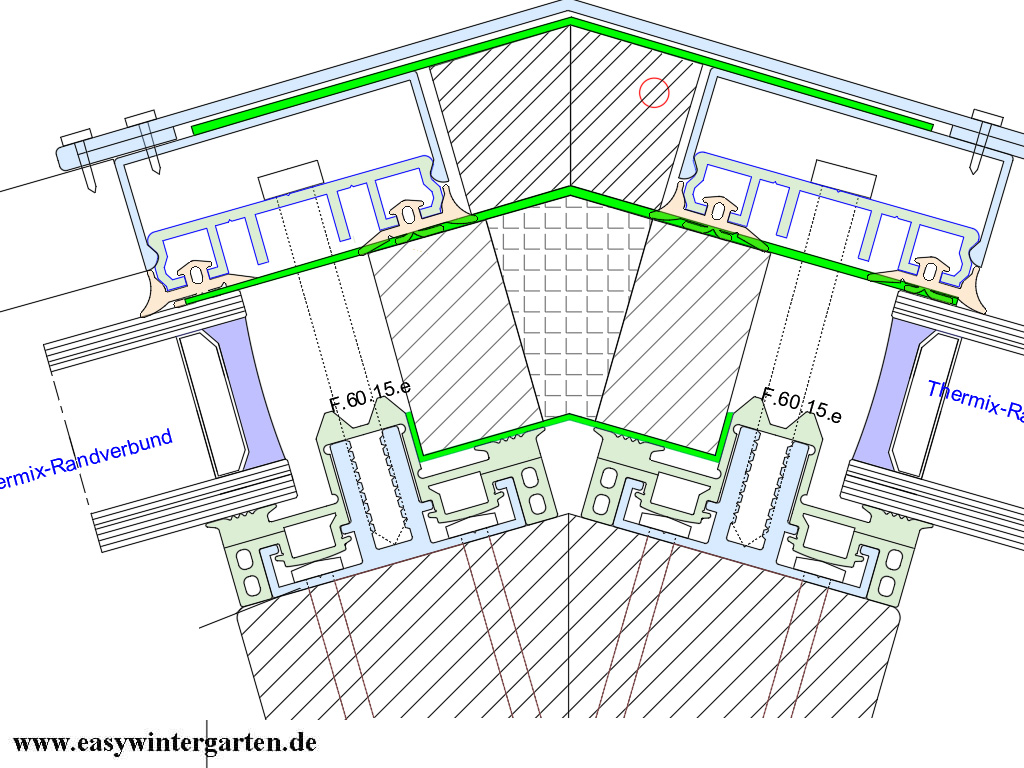

Gratsparren First am Glasdach - Dachverglasung
Jpg
.
16

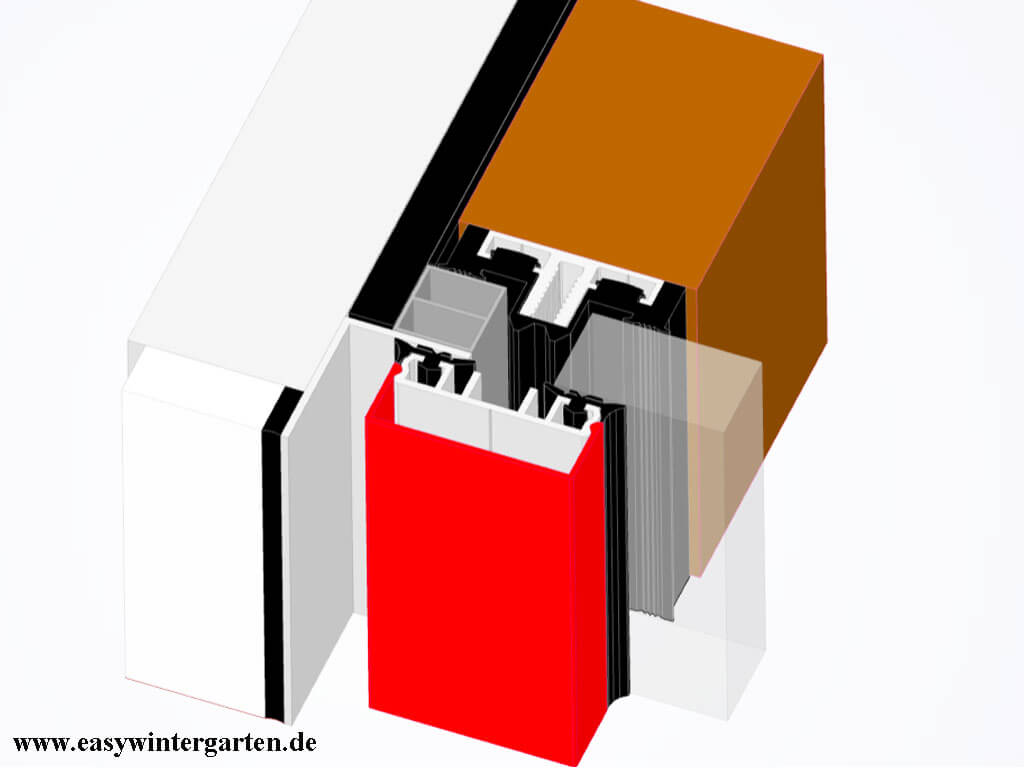

Wandanschluss senkrechte Verglasung
Jpg
.
17
Wandanschluß Glasdach
Jpg
.
18
.
Jpg
.
Nr.
Wintergarten / Fassade
PVC Thermo Unterprofil
Details
3D
1
Mittelpfosten senkrechte Verglasung
Jpg
.
2
Sockel - Bodenanschluss senkrechte Verglasung
Jpg
.
3
Querriegel senkrechte Verglasung
Jpg
.
4
Pfosten Riegel Verbindung
Jpg
.
5
Eckpfosten 90 Grad senkrechte Verglasung
Jpg
.
6
Traufausbildung am Glasdach
Jpg
.
7
Glasstoß am Glasdach
Jpg
.
8
Ortgang Glasdach zu senkrechter Verglasung
Jpg
.
9
Lüftungsfenster- Dachfenster Einbau
Jpg
.
10
Eckpfosten variabel bei senkrechter Verglasung
Jpg
.
11
Fenster Einbau in Holz Aluminium
Jpg
.
12
Einsatzfenster Holz - Glasfassade
Jpg
.
13
Dachlüfter im Glasdach Einbau
Jpg
.
14
leer
Jpg
.
15
leer
Jpg
.
16
Wandanschluss senkrechte Verglasung
Jpg
.
17
Wandanschluß Glasdach
Jpg
.
18
Breite Sparren im Glasdach
Jpg
.


Geprüfte Systemprofile am Glassdachprüfung und Fassadenprüfung mit Details Wintergartenverglasung - Dachverglasung im Wohnbereich

Nutzen Sie die Details für Wintergartenverglasung oder Dachverglasung für Ihre Planung. Klicken Sie mit der Maus auf das gewünscht jpg Bild und Sie sehen das gewünschte Detail für die Wintergartenverglasung. Weitere Detailzeichnungen finden Sie im Downloadbereich oder direkt HIER .

Youtube Vorschau - Video ID fY3CVQhU1oI



Es gibt zwei Arten an Befestigungen als Dachverglasung oder Wintergartenverglasung, Kunststoff oder Alu Auflageprofile. Bei beiden Varianten gehen die Befestigungschrauben vom Klemmprofil in den Schraubkanal, nicht in die Unterkonstruktion.
Thermoprofile für Glas, Isolierglas, auch für Energiespargläser

Thermo Glasauflageprofile für Glasdächer, Wintergärten oder Glasfassaden bei Isolierglas oder Dreifachglas.

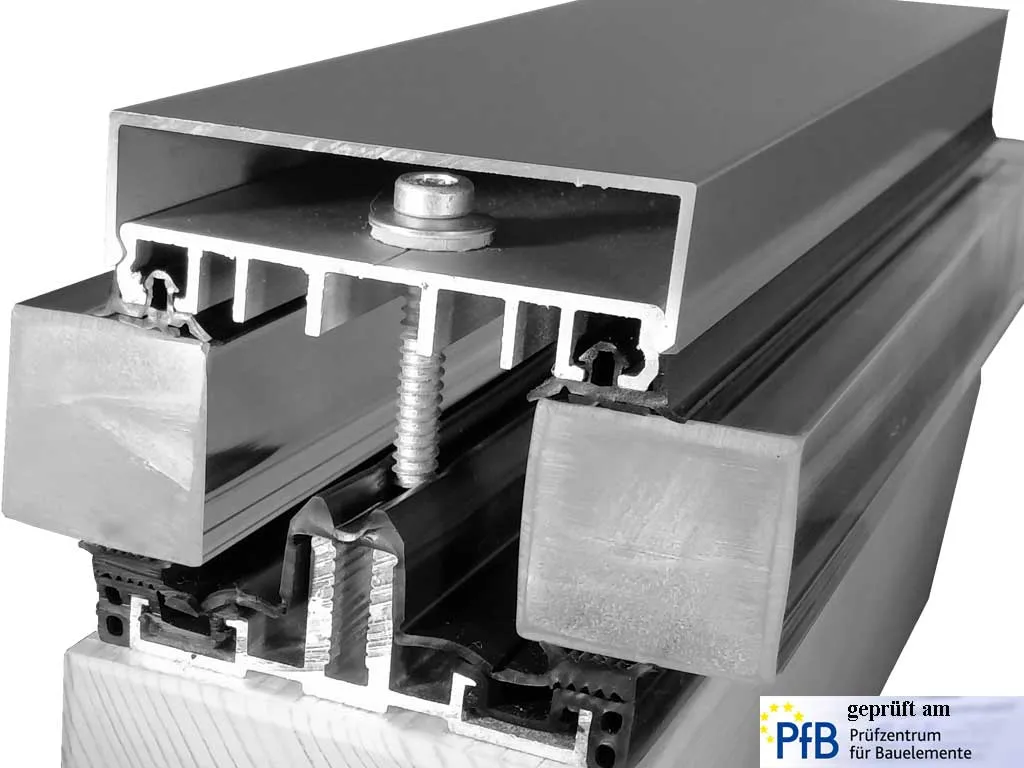

Ein hinterlüftetes Glasauflageprofil aus Kunststoff, als Thermo Schraubprofil, für einen perfekten Wohn-wintergarten mit einer kontrollierten Entwässerung. Auch als Mittelprofile bezeichnet, sind diese mit fertig eingezogen Auflagedichtungen. Für die Glasbefestigung folgen nach außen ein Klemmprofil aus Aluminium mit Dichtung und ein Klemmdeckel aus Aluminium.
Preisinformationen zu unseren hochwertigen Systemprofiilen mit Prüfzeugnissen fragen Sie am besten bei uns an, wir stellen die passenden Profile für Sie zusammen.
Weitere Details zu Thermo Schraubprofilen finden Sie HIER
Pfosten-Riegel-Profile 31

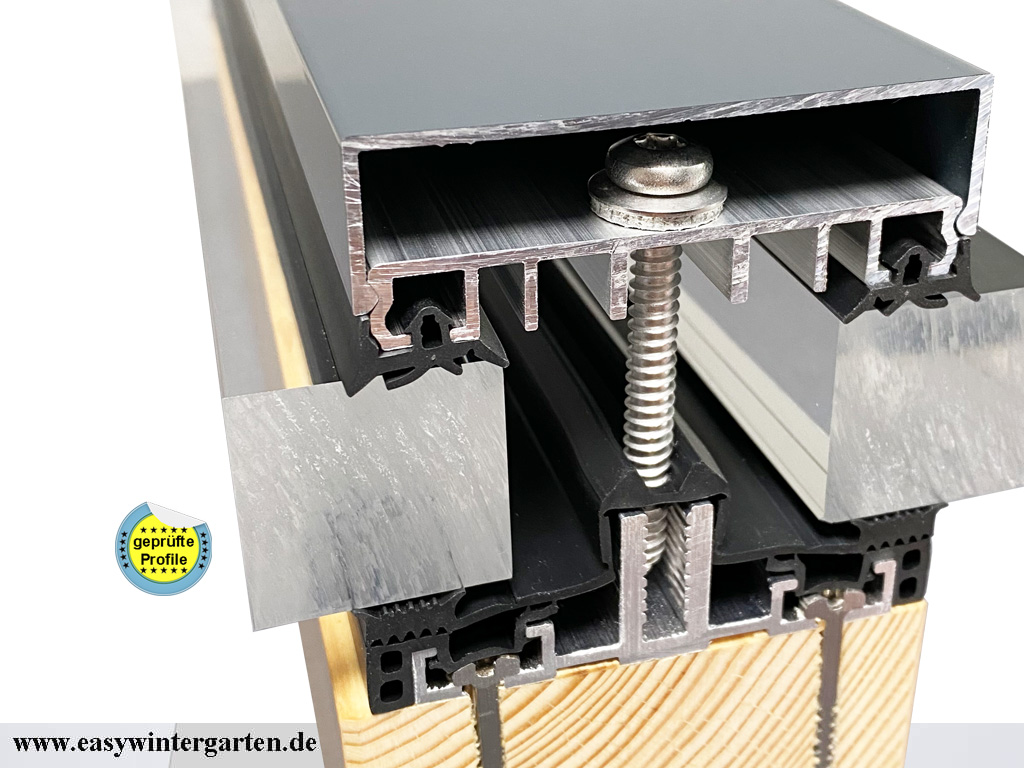

Alu Auflageprofile mit großer Dichtung für Glas, Isolierglas, auch für Energiespargläser. Ein stabiles Aluminium Auflageprofil mit großer überlappender EPDM Dichtung. Die Dichtung bildet eine wasserführende Ebene für das Kondensat und dient zur Isolierung des Alu Profils. Für die Glasbefestigung folgen auch hier wieder Alu Klemmleiste mit Dichtung und Klemmdeckel.
Weitere Details zu Alu Auflageprofilen als Schraubprofil, für einen perfekten Wohnwintergarten oder Glasfassade von 24 - 56 mmm Glasstärke finden Sie HIER.

Preisinformationen zu unseren hochwertigen Systemprofiilen mit Prüfzeugnissen fragen Sie am besten bei uns an, wir stellen die passenden Profile für Sie zusammen.
Pfosten-Riegel-Profile 3



Pdf Download DetailzeichnungenDetails Wintergartenverglasung - Dachverglasung mit Aluauflageprofil
isoliert für Isolierglas
Verlegeprofie Thermo Thermosprosse GlashalteprofileDetails Wintergartenverglasung - Dachverglasung mit Thermoauflageprofil
für Isolierglas




Weitere Infos zum Thema "Wintergartenverglasung - Dachverglasung Details und Vorschläge"

  • weitere Details / Detailschnitte  und Vorschläge  zum Downloaden finden Sie unter Download . Hier finden Sie auch weitere mögliche Glasauflageprofile für den Sommergarten, Glashaus, Terrassendach, Wintergarten, Glasfassade.
  • Wintergartenverglasungen mit Dreifachglas Tipps und Vorschläge
  • Details für Dachverglasungen finden Sie für jede Verglasung im Katalog passend zum Glas
