Verlegesystem für Dreifachglas Energiesparglas

Wintergartenprofile und Fassadenprofile auch für Energiesparglas. Verlegeprofile mit Isolierblock für Wärmeschutzverglasung Ug unter 1,0Ug.

Wintergartenprofile Fassadenprofile mit Isolierblock für Isolierglas und Dreifachglas,

bei Wärmeschutz Verglasungen mit Energiesparglas unter 1,0 Ug bis 60 mm Glasstärke. Zur Verbesserung des Isothermenverlaufes im Rand- und Pfostenbereich können isolierte Wintergartenprofile eingesetzt werden. Bei isolierten Wintergartenprofilen wird der Zwischenbereich der Scheiben mit einem speziellen Dämmstoff isoliert.

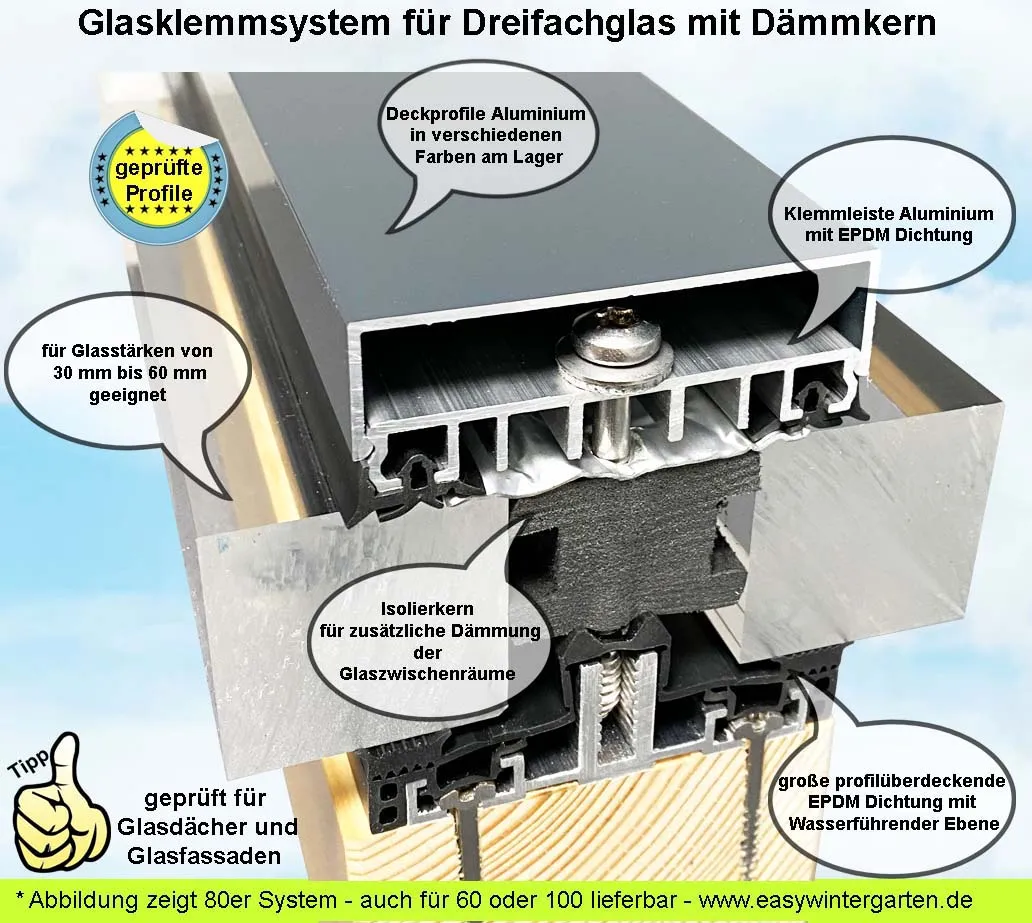

Befestigungsprofile Fuer Dreifachglas



Wintergartenprofile Fassadenprofile  isoliert Energiesparvariante Verlegeprofil Thermoblock

Wintergartenprofile neue Energiesparvariante.

Wintergartenprofile zur Verbesserung der Wärmedämmung und Verminderung der Kältebrücken im Randbereich. Hier kann ein isolierter Profilaufbau mit Wintergartenprofilen ausgeführt werden. Bei Wintergartenprofilen und dem Einsatz der Thermoprofilen oder Aluauflageprofilen mit eingelegtem Isolierblock können die Uf-Werte verbessert werden. Zusätzlich sollten hier noch Gläser mit einer warmen Kante eingesetzt werden; nur so können die Thermoblockprofile ihre volle Wirkung zeigen. Bei Gläsern mit einem Ug-Wert unter 1,0 empfehlen wir den Einbau der Thermoblockprofile

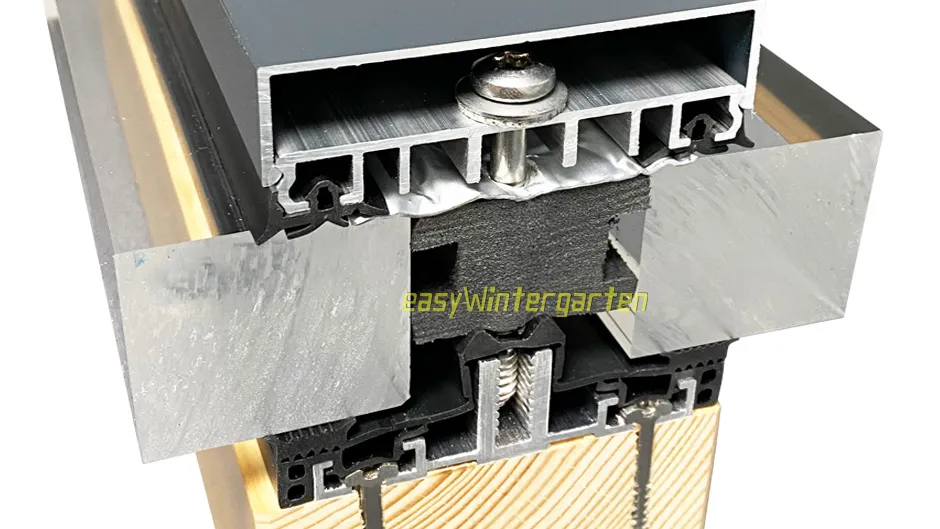

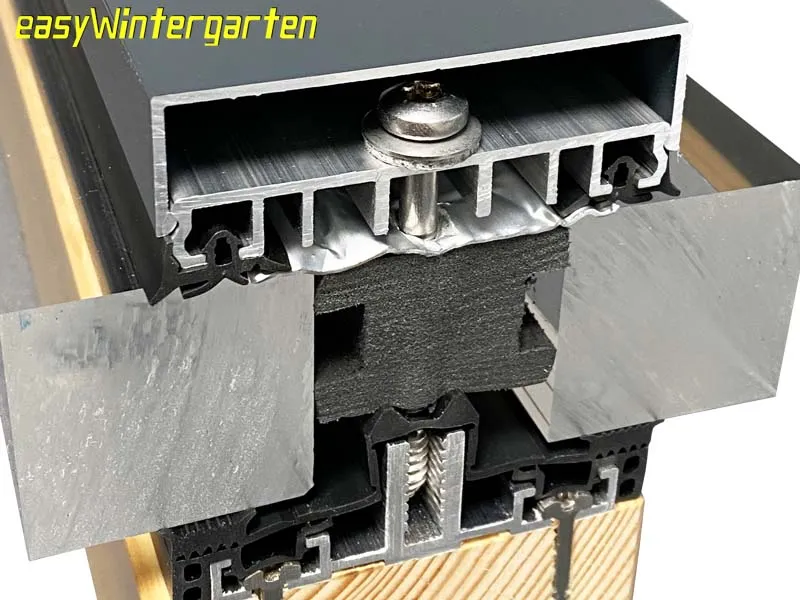

Tipp Dreifachglas einbauen in Verlegeprofile Details

Dreifachglas oder Energiesparglas in Verlegeprofile einbauen. So gehts! Hier sehen Sie wie die Verlegeprofile gedämmt werden, damit diese zum Glas passen. Details für die Planung und Ausführung ansehen. Hier finden Sie Details, wie z.B. der Traufanschluß bei Dachverglasungen mit Driefachglas.

Planungsdetails Zeichnungen



Wintergartenprofile Fassadenprofile  isoliert Energiesparvariante Verlegeprofil Thermoblock

Bei Wintergartenprofilen und dem Einsatz der Thermoblockprofile müssen die Glasstöße vor dem Anbringen der Klemmprofile mit einem Butylband abgeklebt werden! Je nach Sparren- und Profilbreite (80-120 mm) soll der Glaseinstand 20 - 22 mm betragen (immer ausgehend von der Aussenkante des Auflagegummis). Je nach Füllungsstärke wird der Uf-Wert um 0,3 - 0,5 verbessert. Den korrekten Glaseinstand erhalten Sie per CAD-Detail. Wintergartenprofile können für Gläser bis 60 mm Stärke eingesetzt werden. Wintergartenprofile gibt es für 50 mm, 60 mm, 80 mm und 100 mm breite Unterkonstruktionen. Wintergartenprofile für Glasdächer und Glaswände. Durchdachte Technik mit hochwertigen Wintergartenprofilen mit einer sehr langen Lebensdauer.

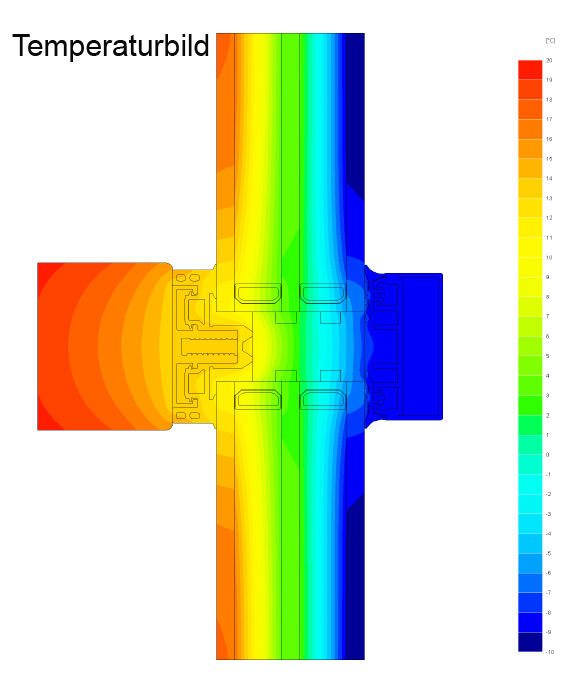

Temperaturbild Isothermverlauf bei Verlegeprofilen

Temperaturbild - Isothermenverlauf bei einer Dreifachglasscheibe mit Wintergartenprofilen isoliert.. Hier ein Rechenbeispiel (Elementgröße 1,2 m x 2,5 m) Dreischeiben WS-Verglasung Ug 0,6 Argongefüllt 6/16/6/16/6, Rahmen Holzrahmen 60 mm breit, Profilaufbau mit AG60 und Thermoblock. Ergibt einen Fassaden-U-Wert von 0,75 Ucw

easywintergarten Beratung
easywintergarten Preise anfragen
easywintergarten Zeichnungen
easywintergarten Zeichnungen

Wir helfen Ihnen gerne mit Details für Ihren Wintergarten, Glasfassade, Fassade, Terrassendach, Glasdach ..., auf Wunsch per CAD-Zeichnung. Weitere technische Details für Wintergartenprofile / Detailschnitte für Wintergartenprofile zum Downloaden als pdf finden Sie unter Download
