Klemmprofile für Pfosten Riegel Verglasungen

Pfosten Riegel Profile - Pfosten Riegel Systeme für Glasfassaden

Pfosten Riegel Profile für senkrechte Verglasungen bei Glasfassaden, Glaswänden, Fassaden oder Wintergartenverglasungen. Ein durchdachtes geprüftes Profilsystem für Fassadenverglasungen. Ein Profil für alles, egal ob senkrecht oder waagerecht verlaufend - so benötigen Sie wenige unterschiedliche Teile und die Montage wird erheblich einfacher. Durch Pfosten Riegel Profile können sehr schmale Konstruktionen, ab 50 mm, gebaut werden, damit möglichst viel Glasfläche entsteht. Die Systemprofile sind für den Fassadenbereich geprüft .



Pfosten Riegel Konstruktion

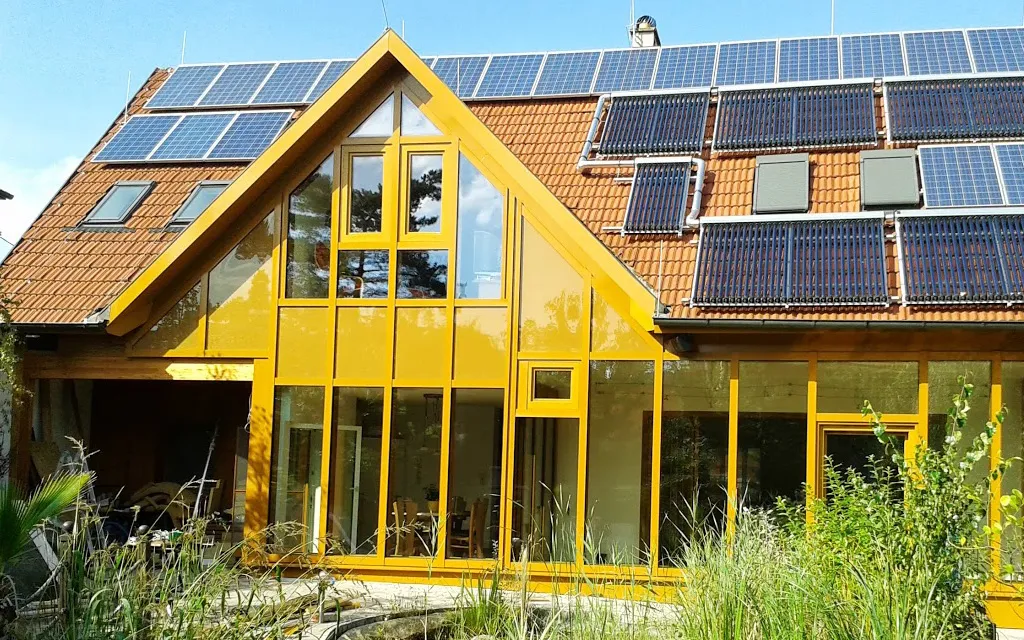

Pfosten Riegel Profile für Glasfassaden

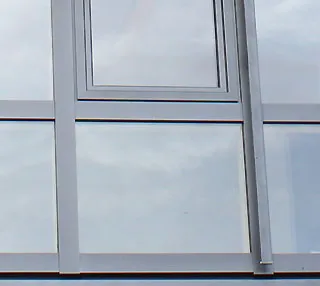

Der Einbau der Glasscheiben erfolgt direkt in die Verglasungsprofile. Schlanke Ansichtsbreiten sind mit Pfosten Riegel Systemprofilen leicht umzusetzen.

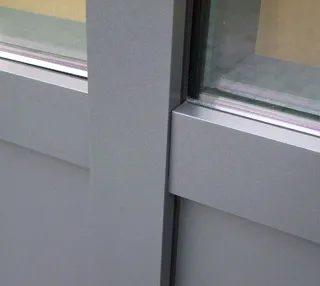

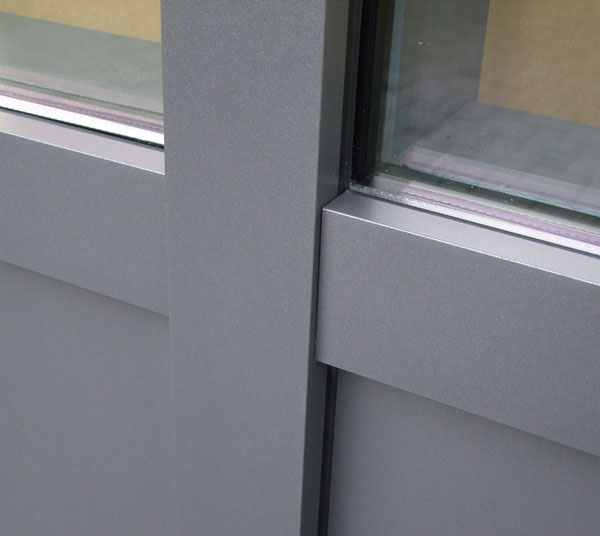

Pfosten Riegel Profile, Detail Kreuzungspunkt, ein Profil für alles und dennoch ist ein Flächenversatz außen von 5 mm möglich! Weniger Reststücke sparen Kosten und erleichtern die Monatge



Pfosten Riegel Systemprofile, Anwendungsdetails, Detailzeichnungen und Profilquerschnitte finden Sie unter Profilzeichnungen.

Mit nur 3 Profilen erzielen Sie eine kontrollierte Entwässerung im System. Eine einfache Montage ist hier sicher, da Sie nur mit wenigen Teilen arbeiten müssen. Sie erstellen eine Unterkonstrukion aus Holz, Stahl oder Aluminium. Die Auflageprofile (für 50mm, 60mm, 80mm oder 100 mm breit) werden dann direkt aufgeschraubt. Das Glas wird mit dem Klemmprofil (60, 80 oder 100) am Auflageprofil verschraubt. Die Profilbezeichnungen als Übersicht. Die äußeren Dichtungen sorgen für eine absolute Dichtheit zum Glas. Zum Schluß wird für die Optik nur noch das Abdeckprofil (in vielen Farben erhältlich) aufgeclipst. Die Aluprofile sind teilweise in 4 oder 6 Meter lieferbar. Kann es einfacher gehen? Durch diese Anordnung der Profile können exakte und dauerhaft dichte Verbindungen der Glasauflageprofile hergestellt werden. Sollabrissstellen in der Dichtung sorgen für ein einfaches Aussparen in diesem Bereich. Beim Zusammenfügen der Profile werden diese noch mit einem Spezialkleber verklebt, so erhalten Sie eine dauerhaft dichte Wasserführung für anfallendes Kondensat. Ein Auflageprofil, eine Dichtung, ein Klemmprofil und ein Deckprofil. Alles mit einem Profil, ob senkrecht oder quer.

Pfosten Riegel Systemprofile "geprüft" für Glasfassaden am PFB Rosenheim

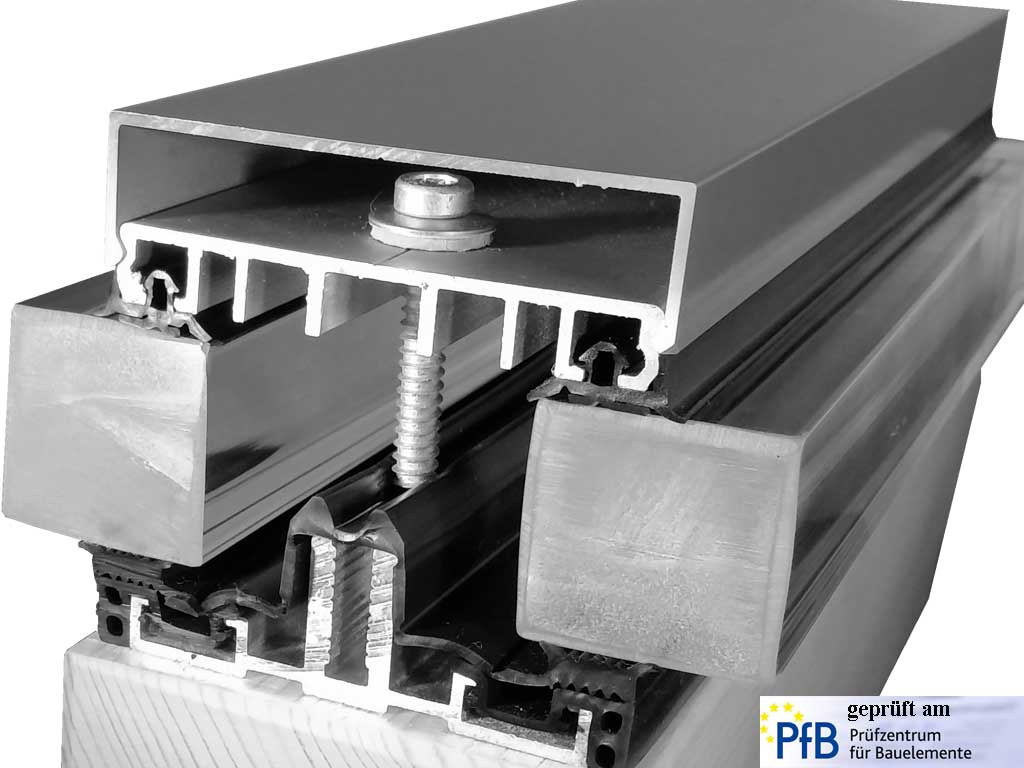

Pfosten Riegel Profile für Wintergarten und Glasfassade. Für Holzkonstruktionen und Stahlkonstruktionen.Hier wird ein Auflageprofil aus Aluminium mit EPDM Dichtung auf die Unterkonstruktion geschraubt. Die Auflageprofile stellen immer eine wasserführende Ebene der Pfosten Riegel Konstruktion her. Über die Wasserführung der Pfosten Riegel Profile kann anfallendes Kondensat vom Querprofil in das senkrechte Profile geleitet werden, welches dann über die senkrechten Auflageprofile nach unten abfliesen kann.Auf die Dichtung der Auflageprofile wird dann das Glas aufgelegt. Von außen werden die Glasscheiben dann durch die Alu Klemmprofile gehalten. Zum Schutz der Verschraubung und für eine bessere Optik empfehlen wir jedoch den Klemmdeckel, welcher einfach aufzuclipsen ist

Pfosten Riegel Profile
Detailzeichnungen für Pfosten Riegel Verglasungen

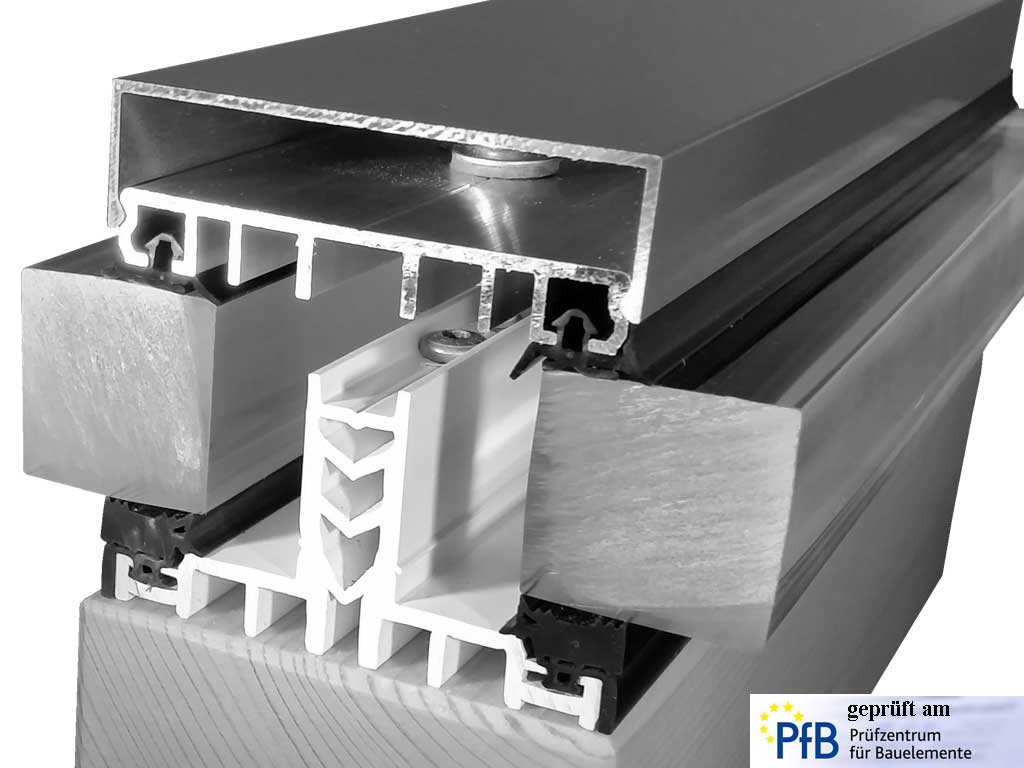

Pfosten Riegel Systemprofile mit Kunststoff Auflageprofil und integrierter Wasserführung. Auch hier wird das Glas direkt aud die schon eingezogene Dichtung gelegt. Von außen werden die Glasscheiben dann durch die Alu Klemmprofile gehalten. Zum Schutz der Verschraubung und für eine bessere Optik empfehlen wir jedoch den Klemmdeckel, welcher einfach aufzuclipsen ist

Einsatzbereich: Wintergarten, Glashaus, Sommergarten Glasfassade.
Unterkonstruktion: Holz, Stahl oder Aluminium
Für 60 ,80 oder 100 mm breite Unterkonstruktionen

Pfosten Riegel Profile
Detailzeichnungen für Pfosten Riegel Verglasungen

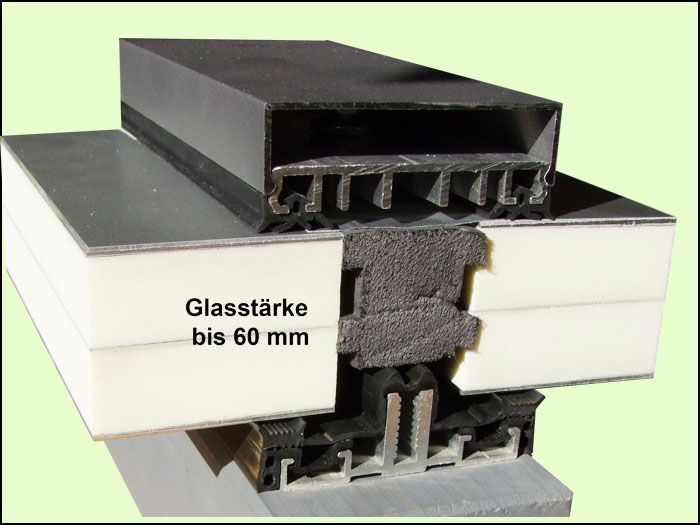

Systemprofile für hochwärmedämmte Glasfassaden mit Dreifachglas. Auch hierfür haben wir die passende Lösung!

Für Gläser bis 60 Stärke.
Rufen Sei uns hierzu an, wir beraten Sie gerne
Holz-Alu-Systemprofile-Dreifachglas
